DVC7K-H Digitaler Stellungsregler
Mai 2024
HINWEIS
Abhängig vom verwendeten Leitsystem kann ein HF340 HART
die HART-Kommunikation zu ermöglichen. Der HART-Filter ist ein passives Gerät, das in die
Feldverdrahtung der HART-Stromschleife eingefügt wird. Normalerweise wird der Filter in
der Nähe der Feldanschlussklemmen für Ein-/Ausgang des Prozessleitsystems installiert.
Er dient der wirksamen Trennung des Leitsystemausgangs von den modulierten HART-
Kommunikationssignalen sowie der Impedanzerhöhung des Leitsystems, um die HART-
Kommunikation zu ermöglichen. Weitere Informationen zur Beschreibung und Verwendung
des HART-Filters finden Sie in der Betriebsanleitung des HF340 HART-Filters (D102796X012).
Um festzustellen, ob Ihr System einen HART-Filter benötigt, lesen Sie die DVC7K-
Betriebsanleitung (D104767X012) oder wenden Sie sich an Ihr
6. Wenn Ihr digitaler Stellungsregler Ex-Schutz (ExD) ist, schrauben Sie die Klemmenkappe
wieder auf den Anschlusskasten, bis keine Lücke mehr vorhanden ist, und ziehen Sie dann
die Verschlussschraube (im Uhrzeigersinn) an.
7. Die Frontabdeckung schließen und die vier Schrauben eindrehen.
8. Für Anwendungen, die einen Stellungsrückmelder oder einen diskreten Schalter
erfordern, fahren Sie weiter unten fort. Wenn ein THUM Adapter erforderlich ist, fahren
Sie mit Seite 32 fort. Andernfalls fahren Sie fort mit Kapitel 7, Konfigurieren des digitalen
Stellungsreglers auf Seite 35.
5.1 E/A-Optionen: Stellungsrückmelder und
zwei diskrete Schalter
Wenn das DVC7K HART-Kommunikationsgerät mit E/A-Optionen gekauft wurde, verfügt
das Gerät über einen optionalen Ausgangskreis für einen 4 bis 20 mA-Stellungsrückmelder
und zwei Festkörper-Trockenkontaktschalter, die als End- oder Alarmschalter konfiguriert
werden können. Schalter 1 ist ein normalerweise offener Stromkreis und Schalter 2 ist
ein normalerweise geschlossener Stromkreis. Die Ausgangskreise müssen mit einem
Benutzerschnittstellenwerkzeug oder dem lokalen Bedieninterface (LUI) aktiviert werden.

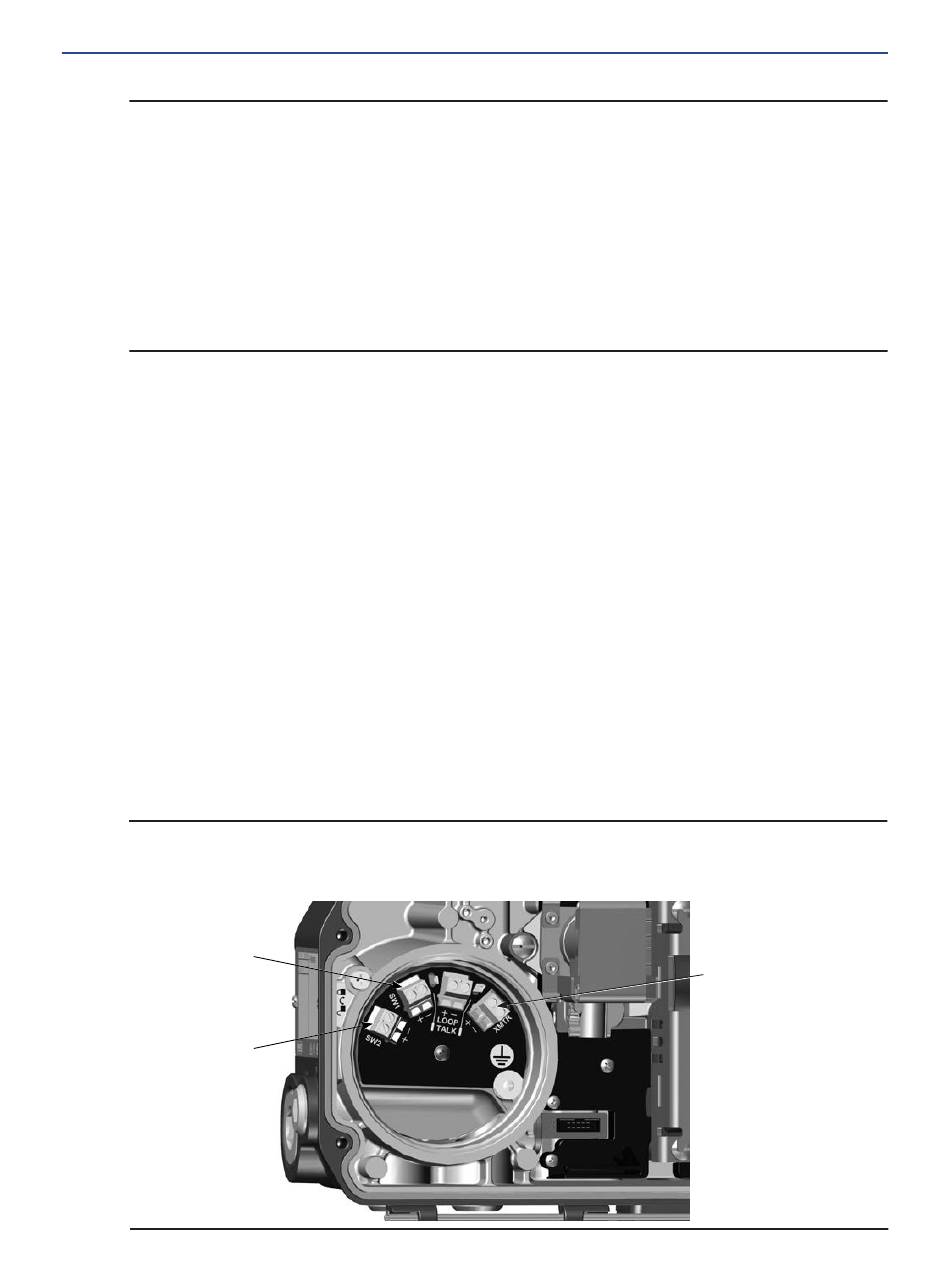

Abbildung 25. E/A-Optionen: 4 bis 20 mA-Stellungsrückmelder und zwei Festkörper-
SCHALTER 1
AUSGANGSKREIS
SCHALTER 2
AUSGANGSKREIS
30
Trockenkontaktschalter
Kurzanleitung
D104766X0DE
®
Filter erforderlich sein, um
Emerson
Vertriebsbüro.
STELLUNGSRÜCKMELDER
AUSGANGSKREIS
