Kurzanleitung
D104766X0DE
Antriebe über 210 mm / 8,25 Zoll Hub
1. Das Regelventil vom Druck in der Prozessleitung trennen und den Druck auf beiden Seiten
des Ventilgehäuses entlasten. Alle Druckleitungen zum Pneumatikantrieb absperren
und den Druck am Antrieb vollständig entlasten. Mithilfe geeigneter Verriegelungen und
Sperren sicherstellen, dass die oben getroffenen Maßnahmen während der Arbeit am
Gerät wirksam bleiben.

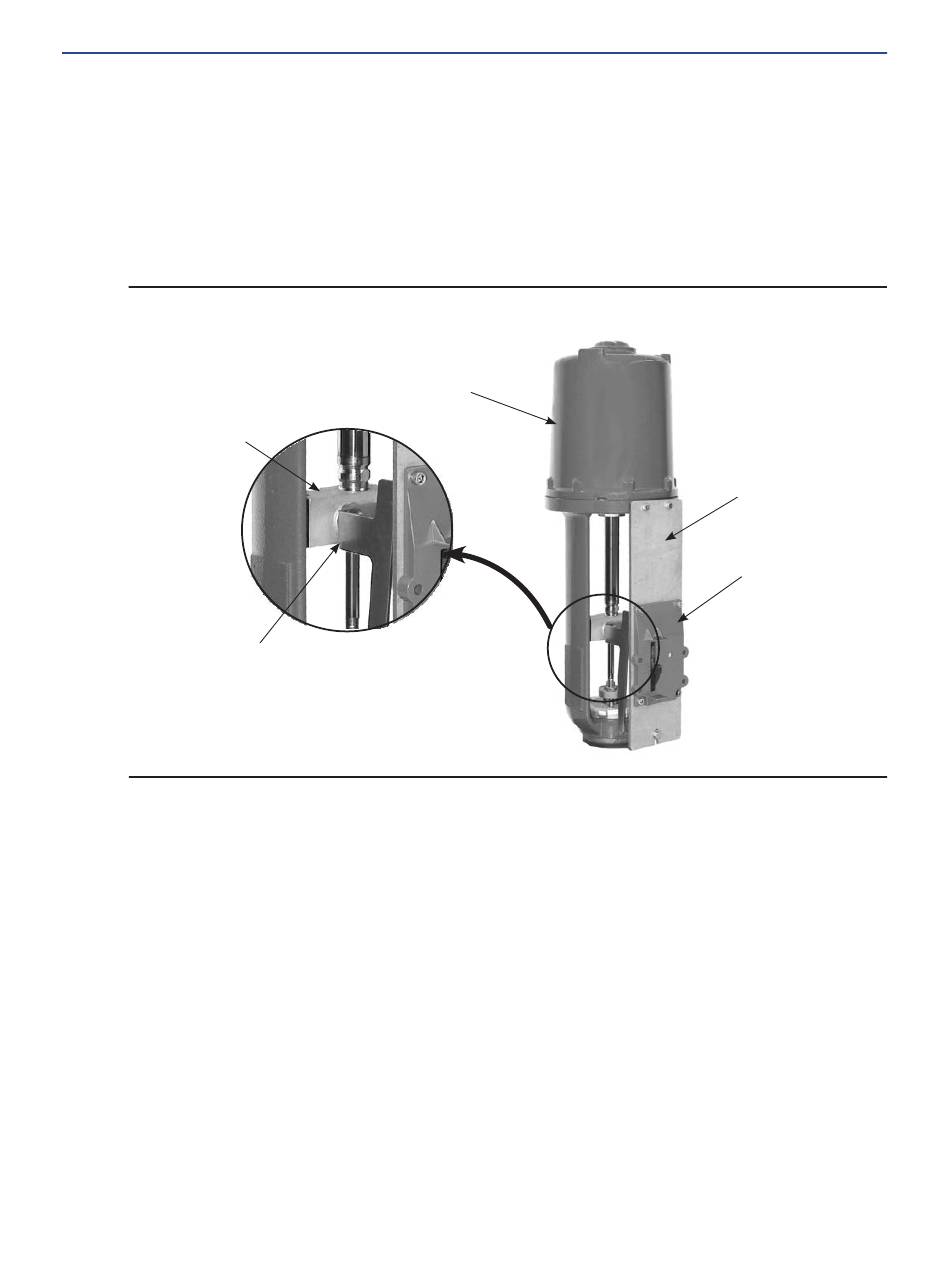

Abbildung 6. Montageteile für Linearantriebe mit bis zu 210 mm / 8,25 Zoll Hub
VENTIL-
SPINDELSCHLOSS
KURVENSCHEIBE
W9709
2. Die Kurvenscheibe gemäß der Beschreibung in der dem Montagesatz beiliegenden
Anleitung am Spindelschloss installieren.
3. Den Montageadapter am Antrieb befestigen.
4. Den digitalen Stellungsregler und den Montagesatz am Adapter anbringen. Die Rolle am
Rückführarm des digitalen Stellungsreglers berührt die Kurvenscheibe des Antriebs, wenn
dieser angebracht wird.
5. Fahren Sie mit Kapitel 4, Anschließen der Pneumatikleitungen auf Seite 19 fort.
DVC7K-H Digitaler Stellungsregler
ANTRIEB
Mai 2024
MONTAGEADAPTER
MONTAGESATZ FÜR
LANGEN HUB (DVC7K
NICHT ABGEBILDET)
9
