DVC7K-H Digitaler Stellungsregler
Mai 2024

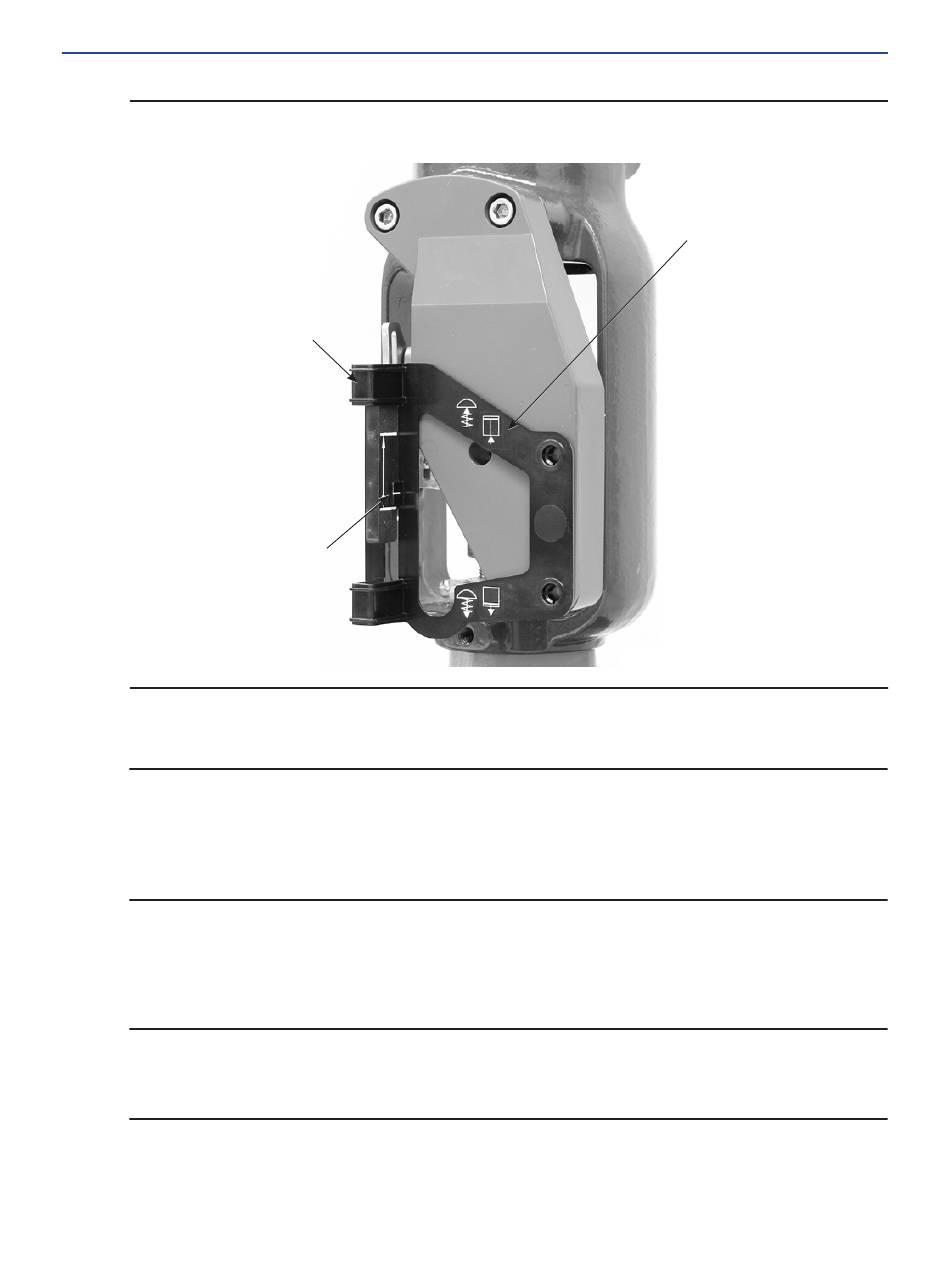

Abbildung 5. Ausrichtung der Magneteinheit bei mit Luft schließenden Antrieben
AUFNAHMESPALT
INDEXMARKE
W9719
6. Die Schrauben anziehen und die Ausrichtungsschablone entfernen.
HINWEIS
Die Befestigungselemente der Magneteinheit mit einem Sechskantschlüssel mit flachem Ende
mit einem Drehmoment von 2,37 Nm für 4 mm-Schrauben und 5,08 Nm für 5 mm-Schrauben
anziehen. Für zusätzliche Sicherheit, insbesondere bei Anwendungen mit Vibrationen, kann
blaue (mittlere) Schraubensicherung an den Befestigungselementen verwendet werden.
7. Den digitalen Stellungsregler mit den Befestigungsschrauben an der Montagehalterung
anbringen.
8. Den Abstand zwischen der Magneteinheit und dem DVC7K-Rückführschlitz prüfen.
HINWEIS
Stellen Sie sicher, dass zwischen der Magneteinheit und dem DVC7K-Gehäuseschlitz über
den gesamten Stellweg ein Abstand besteht.
9. Fahren Sie mit Kapitel 4, Anschließen der Pneumatikleitungen auf Seite 19 fort.
8
Kurzanleitung
D104766X0DE
AUSRICHTUNGSSCHABLONE
