Kurzanleitung
D104766X0DE

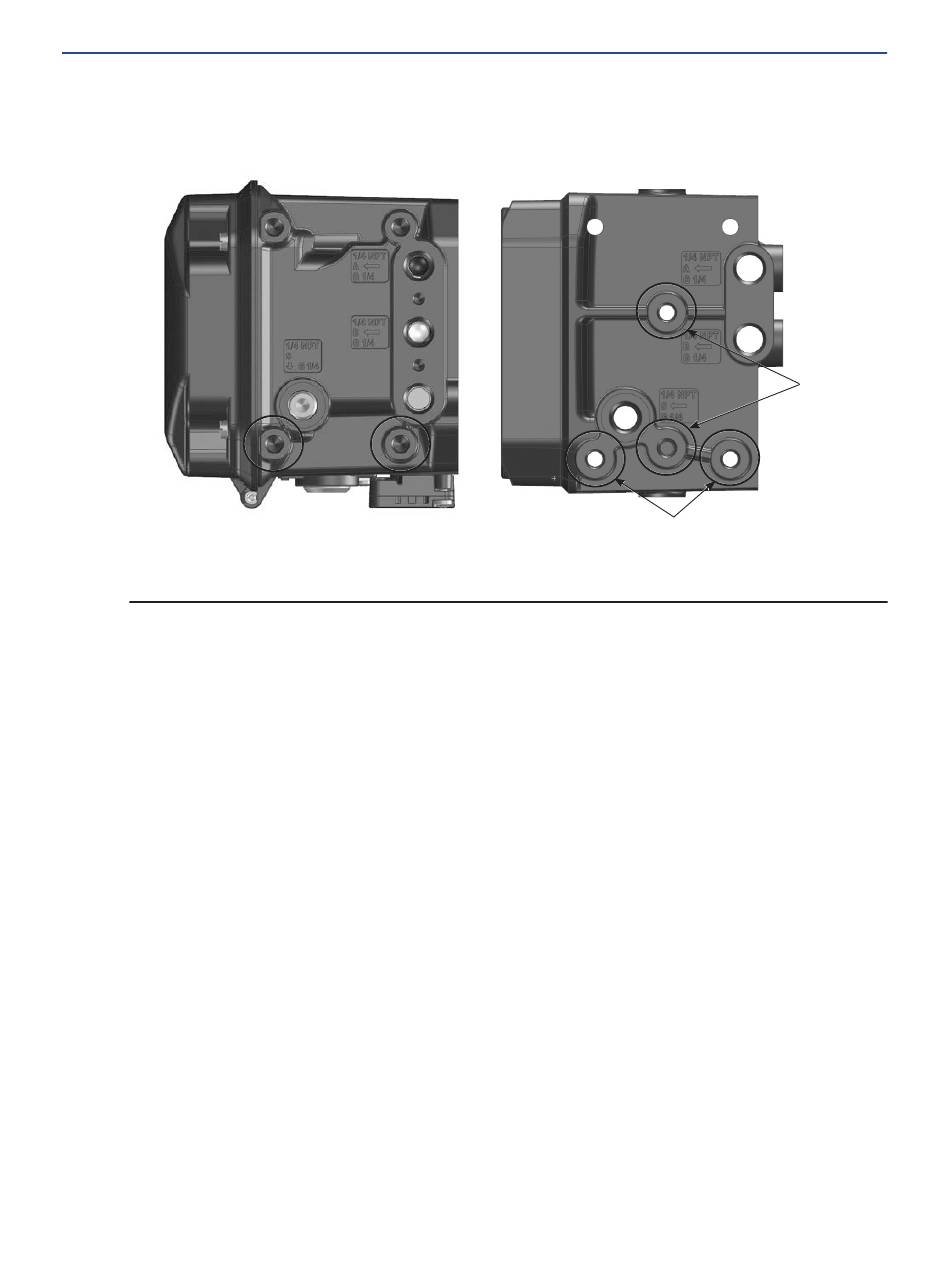

Abbildung 22. Montageorte des Filters
MONTAGEORT DES FILTERS DVC7K
•
Bei Verwendung eines integriert montierten 67CFR-Filterreglers schmieren Sie einen
O-Ring und setzen ihn in die Aussparung um den VERSORGUNGSANSCHLUSS am
digitalen Stellungsregler ein. Den Filterregler seitlich an den digitalen Stellungsregler
anschrauben. Einen 1/4-Zoll-Rohrstopfen mit Innensechskant in den unbenutzten Auslass
des Filterreglers einschrauben. Dies ist die Standard-Montageart des Filterreglers. Es sind
keine Leitungen erforderlich.
•
Bei Verwendung eines am Joch montierten 67CFR-Filterreglers montieren Sie den
Filterregler mit zwei Kopfschrauben an den vorgebohrten und mit Gewinde versehenen
Löchern im Antriebsjoch. Einen 1/4-Zoll-Rohrstopfen mit Innensechskant in den
unbenutzten Auslass des Filterreglers einschrauben. Es ist kein O-Ring erforderlich.
•
Bei Verwendung eines gehäusemontierten Filterreglers eine separate Halterung für
Membrangehäusemontage (in der Regel im Lieferumfang des Filterreglers enthalten)
verwenden. Die Montagehalterung am Filterregler festschrauben und diese Baugruppe
dann am Antriebsgehäuse montieren. Einen 1/4-Zoll-Rohrstopfen mit Innensechskant in
den unbenutzten Auslass des Filterreglers einschrauben. Es ist kein O-Ring erforderlich.
•
Wenn der Versorgungsdruck unter dem maximalen Nenndruck des Antriebs und des
Instruments liegt, ist ein Regler nicht erforderlich. Ein Filter wird jedoch immer benötigt.
Den Filter sicher am Antrieb oder Instrument anbringen.
DVC7K-H Digitaler Stellungsregler
VERTIKALE MONTAGE
MONTAGEORTE DES MESSBLOCKFILTERS
Mai 2024
HORIZONTALE
MONTAGE
25
