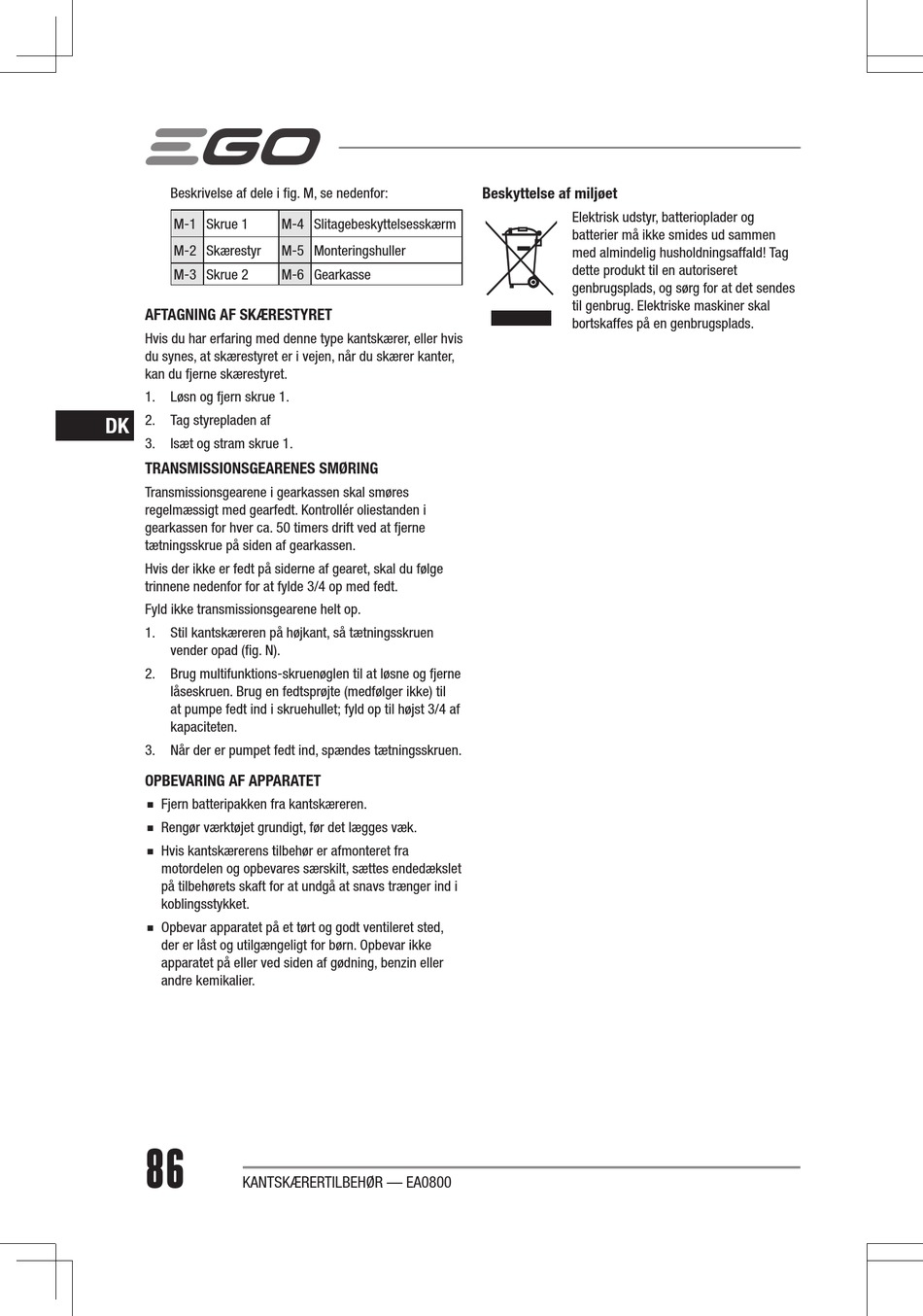

Beskrivelse af dele i fig. M, se nedenfor:
M-1 Skrue 1
M-2 Skærestyr
M-3 Skrue 2
AFTAGNING AF SKÆRESTYRET
Hvis du har erfaring med denne type kantskærer, eller hvis
du synes, at skærestyret er i vejen, når du skærer kanter,
kan du fjerne skærestyret.
1. Løsn og fjern skrue 1.
2. Tag styrepladen af
DK
3. Isæt og stram skrue 1.
TRANSMISSIONSGEARENES SMØRING
Transmissionsgearene i gearkassen skal smøres
regelmæssigt med gearfedt. Kontrollér oliestanden i
gearkassen for hver ca. 50 timers drift ved at fjerne
tætningsskrue på siden af gearkassen.
Hvis der ikke er fedt på siderne af gearet, skal du følge
trinnene nedenfor for at fylde 3/4 op med fedt.
Fyld ikke transmissionsgearene helt op.
1. Stil kantskæreren på højkant, så tætningsskruen
vender opad (fig. N).
2. Brug multifunktions-skruenøglen til at løsne og fjerne
låseskruen. Brug en fedtsprøjte (medfølger ikke) til
at pumpe fedt ind i skruehullet; fyld op til højst 3/4 af
kapaciteten.
3. Når der er pumpet fedt ind, spændes tætningsskruen.
OPBEVARING AF APPARATET
◾
Fjern batteripakken fra kantskæreren.
◾
Rengør værktøjet grundigt, før det lægges væk.
◾
Hvis kantskærerens tilbehør er afmonteret fra
motordelen og opbevares særskilt, sættes endedækslet
på tilbehørets skaft for at undgå at snavs trænger ind i
koblingsstykket.
◾
Opbevar apparatet på et tørt og godt ventileret sted,
der er låst og utilgængeligt for børn. Opbevar ikke
apparatet på eller ved siden af gødning, benzin eller
andre kemikalier.
86
KANTSKÆRERTILBEHØR — EA0800
M-4 Slitagebeskyttelsesskærm
M-5 Monteringshuller
M-6 Gearkasse
Beskyttelse af miljøet
Elektrisk udstyr, batterioplader og
batterier må ikke smides ud sammen
med almindelig husholdningsaffald! Tag
dette produkt til en autoriseret
genbrugsplads, og sørg for at det sendes
til genbrug. Elektriske maskiner skal
bortskaffes på en genbrugsplads.
