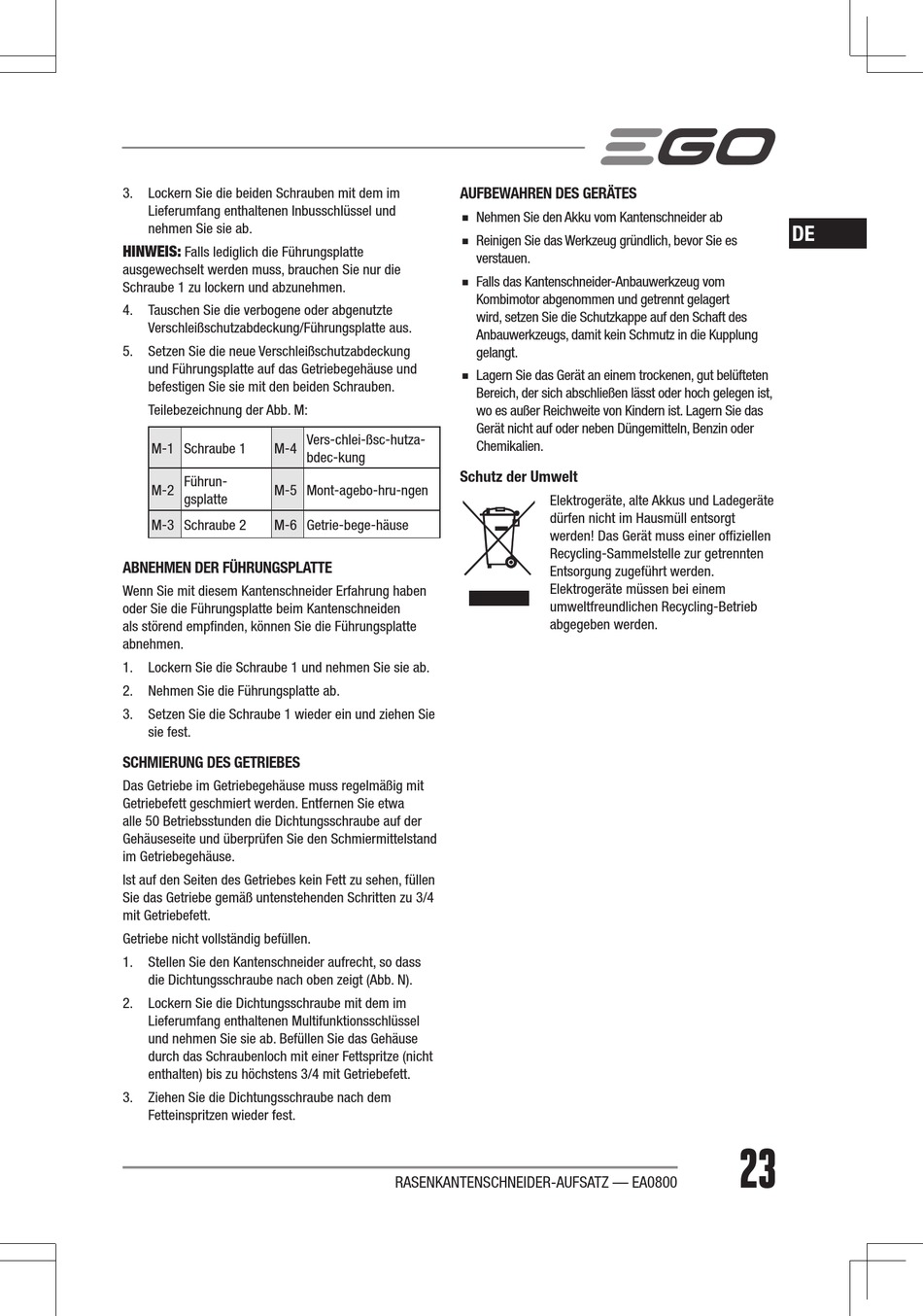

3. Lockern Sie die beiden Schrauben mit dem im
Lieferumfang enthaltenen Inbusschlüssel und
nehmen Sie sie ab.
HINWEIS:
Falls lediglich die Führungsplatte
ausgewechselt werden muss, brauchen Sie nur die
Schraube 1 zu lockern und abzunehmen.
4. Tauschen Sie die verbogene oder abgenutzte
Verschleißschutzabdeckung/Führungsplatte aus.
5. Setzen Sie die neue Verschleißschutzabdeckung
und Führungsplatte auf das Getriebegehäuse und
befestigen Sie sie mit den beiden Schrauben.
Teilebezeichnung der Abb. M:
M-1 Schraube 1
M-4
Führun-
M-2
M-5 Mont-agebo-hru-ngen
gsplatte
M-3 Schraube 2
M-6 Getrie-bege-häuse
ABNEHMEN DER FÜHRUNGSPLATTE
Wenn Sie mit diesem Kantenschneider Erfahrung haben
oder Sie die Führungsplatte beim Kantenschneiden
als störend empfinden, können Sie die Führungsplatte
abnehmen.
1. Lockern Sie die Schraube 1 und nehmen Sie sie ab.
2. Nehmen Sie die Führungsplatte ab.
3. Setzen Sie die Schraube 1 wieder ein und ziehen Sie
sie fest.
SCHMIERUNG DES GETRIEBES
Das Getriebe im Getriebegehäuse muss regelmäßig mit
Getriebefett geschmiert werden. Entfernen Sie etwa
alle 50 Betriebsstunden die Dichtungsschraube auf der
Gehäuseseite und überprüfen Sie den Schmiermittelstand
im Getriebegehäuse.
Ist auf den Seiten des Getriebes kein Fett zu sehen, füllen
Sie das Getriebe gemäß untenstehenden Schritten zu 3/4
mit Getriebefett.
Getriebe nicht vollständig befüllen.
1. Stellen Sie den Kantenschneider aufrecht, so dass
die Dichtungsschraube nach oben zeigt (Abb. N).
2. Lockern Sie die Dichtungsschraube mit dem im
Lieferumfang enthaltenen Multifunktionsschlüssel
und nehmen Sie sie ab. Befüllen Sie das Gehäuse
durch das Schraubenloch mit einer Fettspritze (nicht
enthalten) bis zu höchstens 3/4 mit Getriebefett.
3. Ziehen Sie die Dichtungsschraube nach dem
Fetteinspritzen wieder fest.
AUFBEWAHREN DES GERÄTES
◾
Nehmen Sie den Akku vom Kantenschneider ab
◾
Reinigen Sie das Werkzeug gründlich, bevor Sie es
verstauen.
◾
Falls das Kantenschneider-Anbauwerkzeug vom
Kombimotor abgenommen und getrennt gelagert
wird, setzen Sie die Schutzkappe auf den Schaft des
Anbauwerkzeugs, damit kein Schmutz in die Kupplung
gelangt.
◾
Lagern Sie das Gerät an einem trockenen, gut belüfteten
Bereich, der sich abschließen lässt oder hoch gelegen ist,
wo es außer Reichweite von Kindern ist. Lagern Sie das
Gerät nicht auf oder neben Düngemitteln, Benzin oder
Vers-chlei-ßsc-hutza-
Chemikalien.
bdec-kung
Schutz der Umwelt
RASENKANTENSCHNEIDER-AUFSATZ — EA0800
Elektrogeräte, alte Akkus und Ladegeräte
dürfen nicht im Hausmüll entsorgt
werden! Das Gerät muss einer offiziellen
Recycling-Sammelstelle zur getrennten
Entsorgung zugeführt werden.
Elektrogeräte müssen bei einem
umweltfreundlichen Recycling-Betrieb
abgegeben werden.
DE
23
