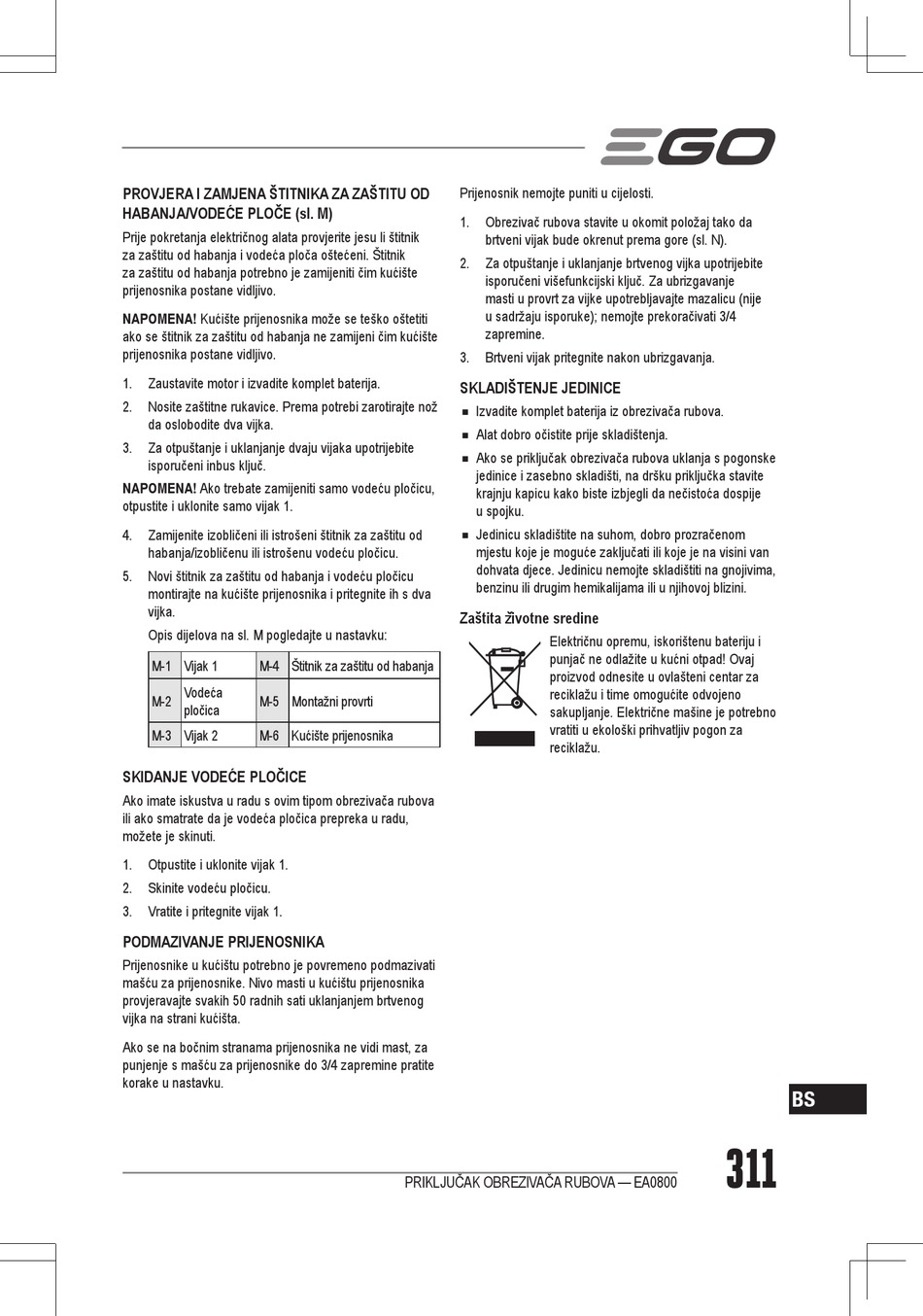

PROVJERA I ZAMJENA ŠTITNIKA ZA ZAŠTITU OD
HABANJA/VODEĆE PLOČE (sl. M)
Prije pokretanja električnog alata provjerite jesu li štitnik
za zaštitu od habanja i vodeća ploča oštećeni. Štitnik
za zaštitu od habanja potrebno je zamijeniti čim kućište
prijenosnika postane vidljivo.
NAPOMENA! Kućište prijenosnika može se teško oštetiti
ako se štitnik za zaštitu od habanja ne zamijeni čim kućište
prijenosnika postane vidljivo.
1. Zaustavite motor i izvadite komplet baterija.
2. Nosite zaštitne rukavice. Prema potrebi zarotirajte nož
da oslobodite dva vijka.
3. Za otpuštanje i uklanjanje dvaju vijaka upotrijebite
isporučeni inbus ključ.
NAPOMENA! Ako trebate zamijeniti samo vodeću pločicu,
otpustite i uklonite samo vijak 1.
4. Zamijenite izobličeni ili istrošeni štitnik za zaštitu od
habanja/izobličenu ili istrošenu vodeću pločicu.
5. Novi štitnik za zaštitu od habanja i vodeću pločicu
montirajte na kućište prijenosnika i pritegnite ih s dva
vijka.
Opis dijelova na sl. M pogledajte u nastavku:
M-1 Vijak 1
M-4 Štitnik za zaštitu od habanja
Vodeća
M-2
M-5 Montažni provrti
pločica
M-3 Vijak 2
M-6 Kućište prijenosnika
SKIDANJE VODEĆE PLOČICE
Ako imate iskustva u radu s ovim tipom obrezivača rubova
ili ako smatrate da je vodeća pločica prepreka u radu,
možete je skinuti.
1. Otpustite i uklonite vijak 1.
2. Skinite vodeću pločicu.
3. Vratite i pritegnite vijak 1.
PODMAZIVANJE PRIJENOSNIKA
Prijenosnike u kućištu potrebno je povremeno podmazivati
mašću za prijenosnike. Nivo masti u kućištu prijenosnika
provjeravajte svakih 50 radnih sati uklanjanjem brtvenog
vijka na strani kućišta.
Ako se na bočnim stranama prijenosnika ne vidi mast, za
punjenje s mašću za prijenosnike do 3/4 zapremine pratite
korake u nastavku.
Prijenosnik nemojte puniti u cijelosti.
1. Obrezivač rubova stavite u okomit položaj tako da
brtveni vijak bude okrenut prema gore (sl. N).
2. Za otpuštanje i uklanjanje brtvenog vijka upotrijebite
isporučeni višefunkcijski ključ. Za ubrizgavanje
masti u provrt za vijke upotrebljavajte mazalicu (nije
u sadržaju isporuke); nemojte prekoračivati 3/4
zapremine.
3. Brtveni vijak pritegnite nakon ubrizgavanja.
SKLADIŠTENJE JEDINICE
◾
Izvadite komplet baterija iz obrezivača rubova.
◾
Alat dobro očistite prije skladištenja.
◾
Ako se priključak obrezivača rubova uklanja s pogonske
jedinice i zasebno skladišti, na dršku priključka stavite
krajnju kapicu kako biste izbjegli da nečistoća dospije
u spojku.
◾
Jedinicu skladištite na suhom, dobro prozračenom
mjestu koje je moguće zaključati ili koje je na visini van
dohvata djece. Jedinicu nemojte skladištiti na gnojivima,
benzinu ili drugim hemikalijama ili u njihovoj blizini.
Zaštita životne sredine
Električnu opremu, iskorištenu bateriju i
punjač ne odlažite u kućni otpad! Ovaj
proizvod odnesite u ovlašteni centar za
reciklažu i time omogućite odvojeno
sakupljanje. Električne mašine je potrebno
vratiti u ekološki prihvatljiv pogon za
reciklažu.
PRIKLJUČAK OBREZIVAČA RUBOVA — EA0800
BS
311
