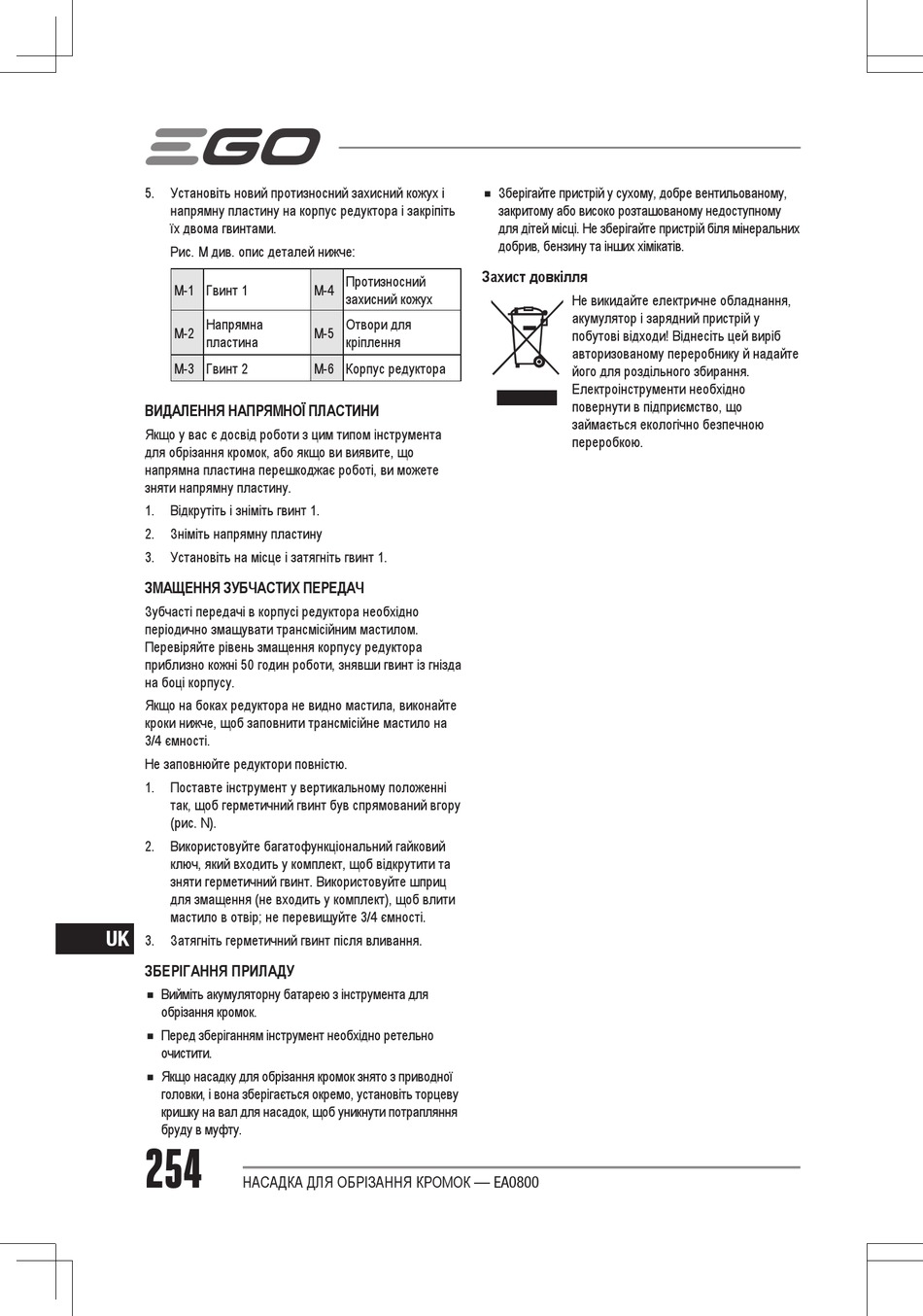

5. Установіть новий протизносний захисний кожух і
напрямну пластину на корпус редуктора і закріпіть
їх двома гвинтами.
Рис. M див. опис деталей нижче:
M-1 Гвинт 1
Напрямна
M-2
пластина
M-3 Гвинт 2
ВИДАЛЕННЯ НАПРЯМНОЇ ПЛАСТИНИ
Якщо у вас є досвід роботи з цим типом інструмента
для обрізання кромок, або якщо ви виявите, що
напрямна пластина перешкоджає роботі, ви можете
зняти напрямну пластину.
1. Відкрутіть і зніміть гвинт 1.
2. Зніміть напрямну пластину
3. Установіть на місце і затягніть гвинт 1.
ЗМАЩЕННЯ ЗУБЧАСТИХ ПЕРЕДАЧ
Зубчасті передачі в корпусі редуктора необхідно
періодично змащувати трансмісійним мастилом.
Перевіряйте рівень змащення корпусу редуктора
приблизно кожні 50 годин роботи, знявши гвинт із гнізда
на боці корпусу.
Якщо на боках редуктора не видно мастила, виконайте
кроки нижче, щоб заповнити трансмісійне мастило на
3/4 ємності.
Не заповнюйте редуктори повністю.
1. Поставте інструмент у вертикальному положенні
так, щоб герметичний гвинт був спрямований вгору
(рис. N).
2. Використовуйте багатофункціональний гайковий
ключ, який входить у комплект, щоб відкрутити та
зняти герметичний гвинт. Використовуйте шприц
для змащення (не входить у комплект), щоб влити
мастило в отвір; не перевищуйте 3/4 ємності.
UK
3. Затягніть герметичний гвинт після вливання.
ЗБЕРІГАННЯ ПРИЛАДУ
◾
Вийміть акумуляторну батарею з інструмента для
обрізання кромок.
◾
Перед зберіганням інструмент необхідно ретельно
очистити.
◾
Якщо насадку для обрізання кромок знято з приводної
головки, і вона зберігається окремо, установіть торцеву
кришку на вал для насадок, щоб уникнути потрапляння
бруду в муфту.
254
НАСАДКА ДЛЯ ОБРІЗАННЯ КРОМОК — EA0800
◾
Захист довкілля
Протизносний
M-4
захисний кожух
Отвори для
M-5
кріплення
M-6 Корпус редуктора
Зберігайте пристрій у сухому, добре вентильованому,
закритому або високо розташованому недоступному
для дітей місці. Не зберігайте пристрій біля мінеральних
добрив, бензину та інших хімікатів.
Не викидайте електричне обладнання,
акумулятор і зарядний пристрій у
побутові відходи! Віднесіть цей виріб
авторизованому переробнику й надайте
його для роздільного збирання.
Електроінструменти необхідно
повернути в підприємство, що
займається екологічно безпечною
переробкою.
