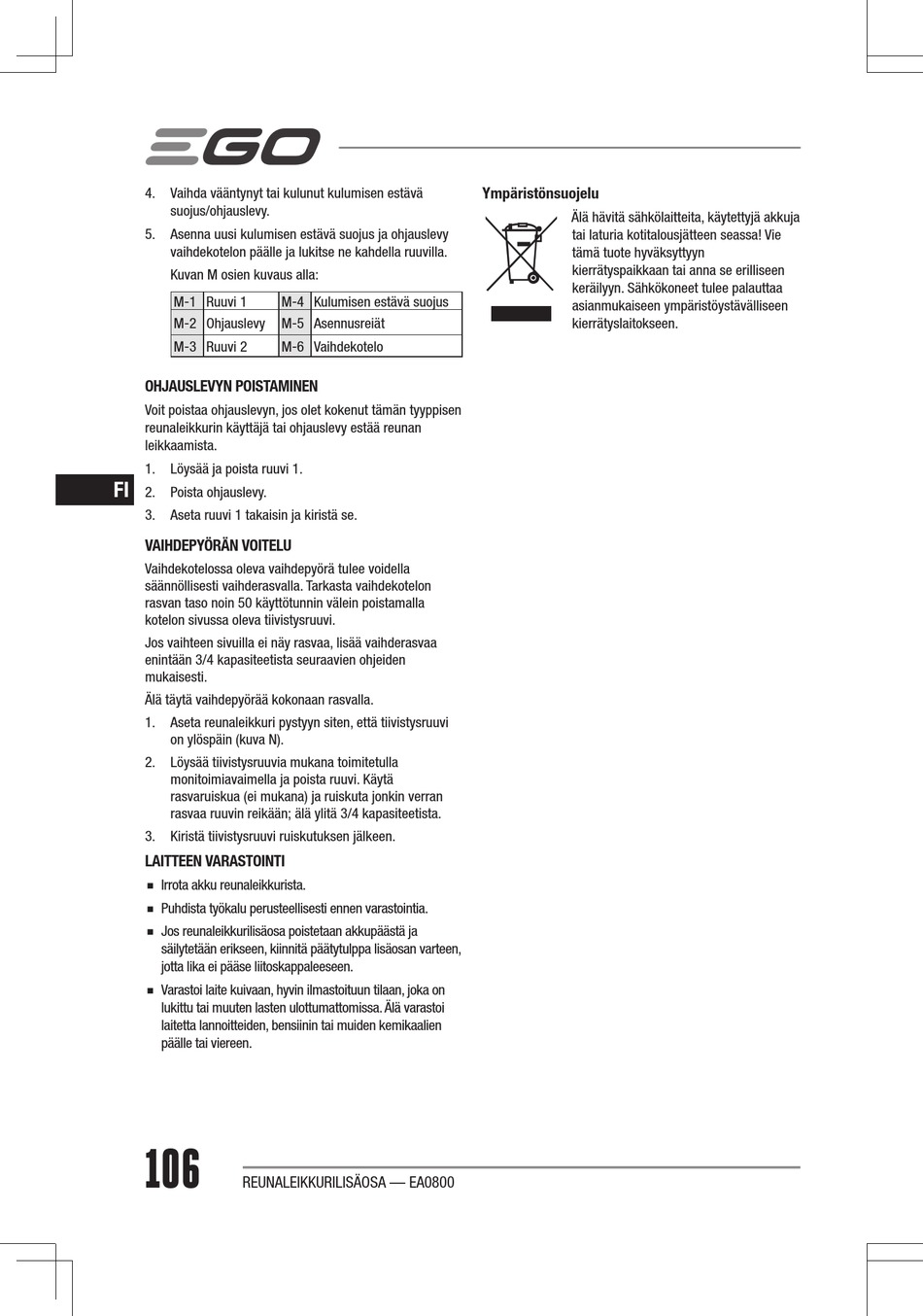

4. Vaihda vääntynyt tai kulunut kulumisen estävä
suojus/ohjauslevy.
5. Asenna uusi kulumisen estävä suojus ja ohjauslevy
vaihdekotelon päälle ja lukitse ne kahdella ruuvilla.
Kuvan M osien kuvaus alla:
M-1 Ruuvi 1
M-4 Kulumisen estävä suojus
M-2 Ohjauslevy
M-5 Asennusreiät
M-3 Ruuvi 2
M-6 Vaihdekotelo
OHJAUSLEVYN POISTAMINEN
Voit poistaa ohjauslevyn, jos olet kokenut tämän tyyppisen
reunaleikkurin käyttäjä tai ohjauslevy estää reunan
leikkaamista.
1. Löysää ja poista ruuvi 1.
FI
2. Poista ohjauslevy.
3. Aseta ruuvi 1 takaisin ja kiristä se.
VAIHDEPYÖRÄN VOITELU
Vaihdekotelossa oleva vaihdepyörä tulee voidella
säännöllisesti vaihderasvalla. Tarkasta vaihdekotelon
rasvan taso noin 50 käyttötunnin välein poistamalla
kotelon sivussa oleva tiivistysruuvi.
Jos vaihteen sivuilla ei näy rasvaa, lisää vaihderasvaa
enintään 3/4 kapasiteetista seuraavien ohjeiden
mukaisesti.
Älä täytä vaihdepyörää kokonaan rasvalla.
1. Aseta reunaleikkuri pystyyn siten, että tiivistysruuvi
on ylöspäin (kuva N).
2. Löysää tiivistysruuvia mukana toimitetulla
monitoimiavaimella ja poista ruuvi. Käytä
rasvaruiskua (ei mukana) ja ruiskuta jonkin verran
rasvaa ruuvin reikään; älä ylitä 3/4 kapasiteetista.
3. Kiristä tiivistysruuvi ruiskutuksen jälkeen.
LAITTEEN VARASTOINTI
◾
Irrota akku reunaleikkurista.
◾
Puhdista työkalu perusteellisesti ennen varastointia.
◾
Jos reunaleikkurilisäosa poistetaan akkupäästä ja
säilytetään erikseen, kiinnitä päätytulppa lisäosan varteen,
jotta lika ei pääse liitoskappaleeseen.
◾
Varastoi laite kuivaan, hyvin ilmastoituun tilaan, joka on
lukittu tai muuten lasten ulottumattomissa. Älä varastoi
laitetta lannoitteiden, bensiinin tai muiden kemikaalien
päälle tai viereen.
106
REUNALEIKKURILISÄOSA — EA0800
Ympäristönsuojelu
Älä hävitä sähkölaitteita, käytettyjä akkuja
tai laturia kotitalousjätteen seassa! Vie
tämä tuote hyväksyttyyn
kierrätyspaikkaan tai anna se erilliseen
keräilyyn. Sähkökoneet tulee palauttaa
asianmukaiseen ympäristöystävälliseen
kierrätyslaitokseen.
