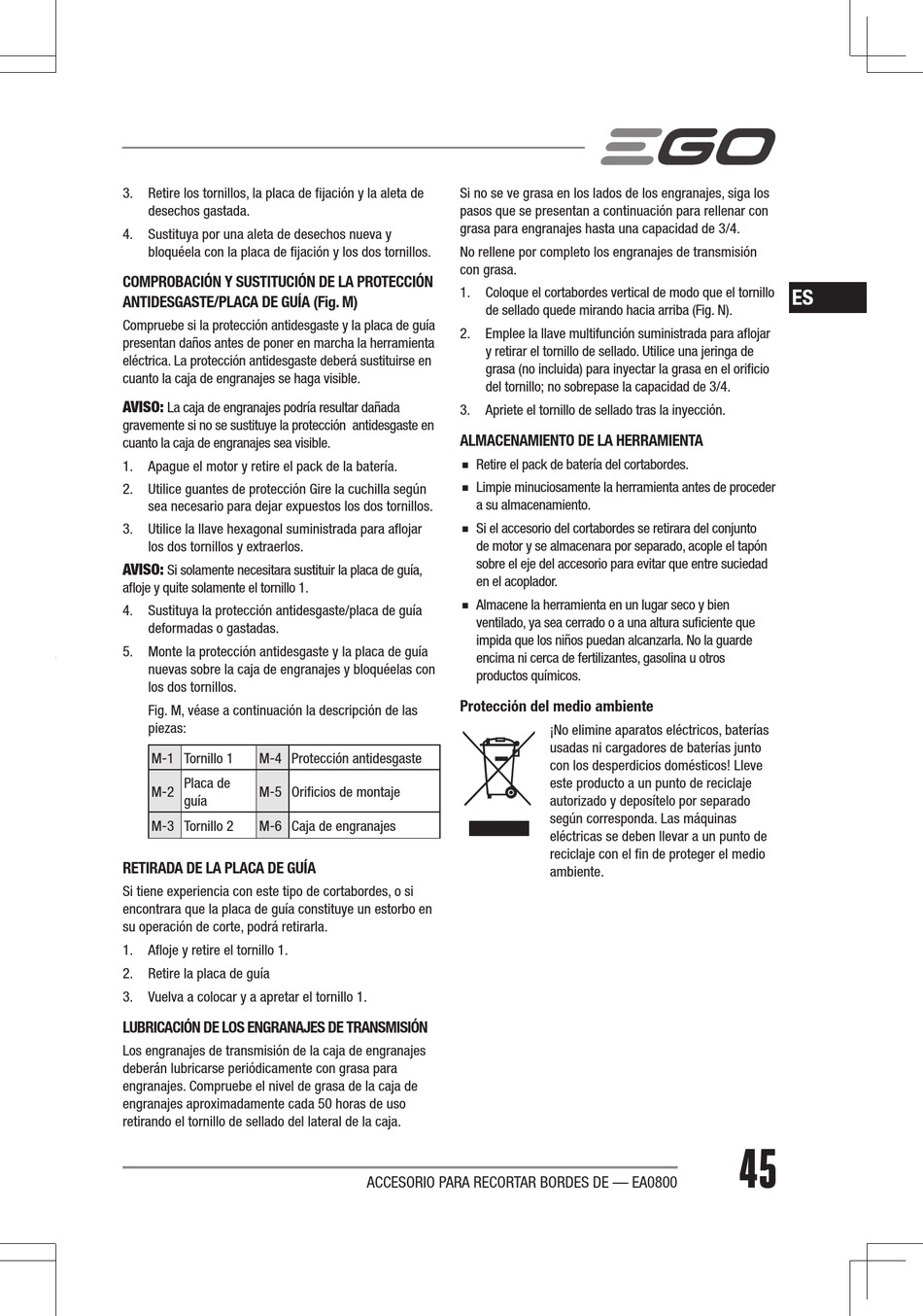

3. Retire los tornillos, la placa de fijación y la aleta de
desechos gastada.
4. Sustituya por una aleta de desechos nueva y
bloquéela con la placa de fijación y los dos tornillos.
COMPROBACIÓN Y SUSTITUCIÓN DE LA PROTECCIÓN
ANTIDESGASTE/PLACA DE GUÍA (Fig. M)
Compruebe si la protección antidesgaste y la placa de guía
presentan daños antes de poner en marcha la herramienta
eléctrica. La protección antidesgaste deberá sustituirse en
cuanto la caja de engranajes se haga visible.
AVISO:
La caja de engranajes podría resultar dañada
gravemente si no se sustituye la protección antidesgaste en
cuanto la caja de engranajes sea visible.
1. Apague el motor y retire el pack de la batería.
2. Utilice guantes de protección Gire la cuchilla según
sea necesario para dejar expuestos los dos tornillos.
3. Utilice la llave hexagonal suministrada para aflojar
los dos tornillos y extraerlos.
AVISO:
Si solamente necesitara sustituir la placa de guía,
afloje y quite solamente el tornillo 1.
4. Sustituya la protección antidesgaste/placa de guía
deformadas o gastadas.
5. Monte la protección antidesgaste y la placa de guía
nuevas sobre la caja de engranajes y bloquéelas con
los dos tornillos.
Fig. M, véase a continuación la descripción de las
piezas:
M-1 Tornillo 1
M-4 Protección antidesgaste
Placa de
M-2
M-5 Orificios de montaje
guía
M-3 Tornillo 2
M-6 Caja de engranajes
RETIRADA DE LA PLACA DE GUÍA
Si tiene experiencia con este tipo de cortabordes, o si
encontrara que la placa de guía constituye un estorbo en
su operación de corte, podrá retirarla.
1. Afloje y retire el tornillo 1.
2. Retire la placa de guía
3. Vuelva a colocar y a apretar el tornillo 1.
LUBRICACIÓN DE LOS ENGRANAJES DE TRANSMISIÓN
Los engranajes de transmisión de la caja de engranajes
deberán lubricarse periódicamente con grasa para
engranajes. Compruebe el nivel de grasa de la caja de
engranajes aproximadamente cada 50 horas de uso
retirando el tornillo de sellado del lateral de la caja.
Si no se ve grasa en los lados de los engranajes, siga los
pasos que se presentan a continuación para rellenar con
grasa para engranajes hasta una capacidad de 3/4.
No rellene por completo los engranajes de transmisión
con grasa.
1. Coloque el cortabordes vertical de modo que el tornillo
de sellado quede mirando hacia arriba (Fig. N).
2. Emplee la llave multifunción suministrada para aflojar
y retirar el tornillo de sellado. Utilice una jeringa de
grasa (no incluida) para inyectar la grasa en el orificio
del tornillo; no sobrepase la capacidad de 3/4.
3. Apriete el tornillo de sellado tras la inyección.
ALMACENAMIENTO DE LA HERRAMIENTA
◾
Retire el pack de batería del cortabordes.
◾
Limpie minuciosamente la herramienta antes de proceder
a su almacenamiento.
◾
Si el accesorio del cortabordes se retirara del conjunto
de motor y se almacenara por separado, acople el tapón
sobre el eje del accesorio para evitar que entre suciedad
en el acoplador.
◾
Almacene la herramienta en un lugar seco y bien
ventilado, ya sea cerrado o a una altura suficiente que
impida que los niños puedan alcanzarla. No la guarde
encima ni cerca de fertilizantes, gasolina u otros
productos químicos.
Protección del medio ambiente
ACCESORIO PARA RECORTAR BORDES DE — EA0800
¡No elimine aparatos eléctricos, baterías
usadas ni cargadores de baterías junto
con los desperdicios domésticos! Lleve
este producto a un punto de reciclaje
autorizado y deposítelo por separado
según corresponda. Las máquinas
eléctricas se deben llevar a un punto de
reciclaje con el fin de proteger el medio
ambiente.
ES
45
