11.3

Reaktionszeiten in einer sicheren Reihenschaltung

8018753/1MCA/2024-09-20 | SICK
Irrtuemer
Betätiger
26,2
18 19
Ø 8,5

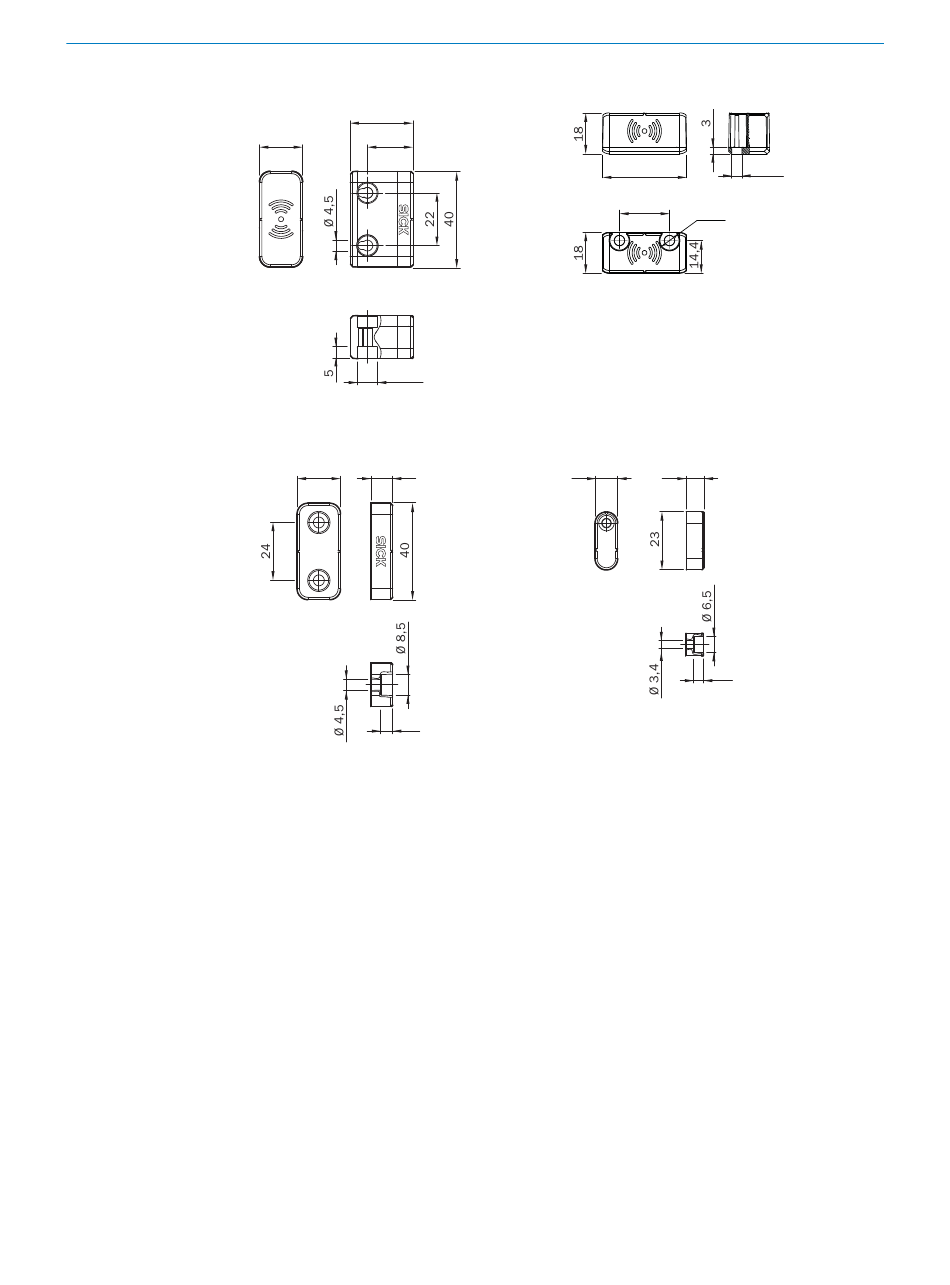

Abb. 24: Maßzeichnung STR1 Betätiger "Stan‐
dard"
Alle Maße in mm.
18 9
5
Abb. 26: Maßzeichnung STR1 Betätiger "Flach"
Alle Maße in mm.
Ansprechzeit (Bei Entfernen des Betätigers aus Ansprechbereich)
Ansprechzeit für Reihenschaltung: 40 ms * Anzahl der Sicherheitsschalter
Freigabezeit (Bei Annäherung des Betätigers in den Ansprechbereich)
Freigabezeit für Reihenschaltung: 100 ms * Anzahl der Sicherheitsschalter
Risikozeit (Fehlererkennungszeit bei externem Fehler)
Risikozeit für Reihenschaltung: 100 ms + 40 ms * (Anzahl der Sicherheitsschalter –1)
TECHNISCHE DATEN
37
22
Ø 8,4
Abb. 25: Maßzeichnung STR1 Betätiger "Kom‐
pakt"
Alle Maße in mm.
9 7
4
Abb. 27: Maßzeichnung STR1 Betätiger "Mini"
Alle Maße in mm.
