6.3 Geräteanschluss (M12, 5-polig)
6.4 Geräteanschluss (M12, 8-polig)
8018753/1MCA/2024-09-20 | SICK
Irrtuemer
2 1
5
3
4

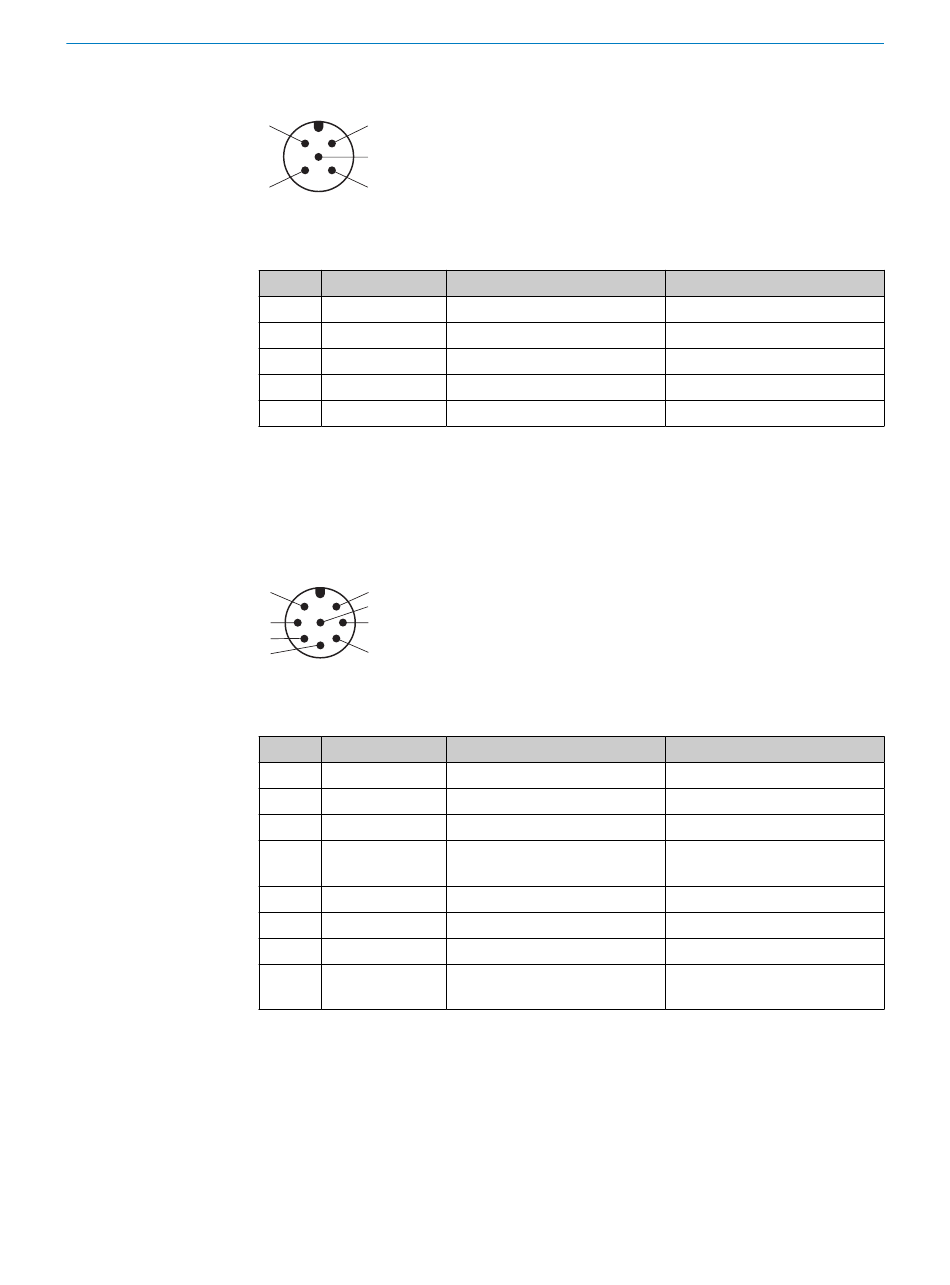

Abb. 15: Geräteanschluss (Stecker, M12, 5-polig, A-kodiert)
Tabelle 6: Pinbelegung Geräteanschluss (Stecker, M12, 5-polig, A-kodiert)
Pin Aderfarbe
1)
1 Braun
2 Weiß
3 Blau
4 Schwarz
5 Grau
Gilt für die als Zubehör empfohlenen Anschlussleitungen.
1)
Auf Dichtheit des Steckverbinders achten.
►
Alle Varianten außer unten genannten
2 1
8
3 7
4
5 6
Abb. 16: Geräteanschluss (Stecker, M12, 8-polig, A-kodiert)
Tabelle 7: Pinbelegung Geräteanschluss (Stecker, M12, 8-polig, A-kodiert)
Pin Aderfarbe 1)
1 Weiß
2 Braun
3 Grün
4 Gelb
5 Grau
6 Rosa
7 Blau
8 Rot
1) Gilt für die als Zubehör empfohlenen Anschlussleitungen.
2) Bei einer sicheren Reihenschaltung muss nur der Freigabeeingang des ersten Geräts in der Reihenschal‐
tung freigegeben werden.
3) In einer sicheren Reihenschaltung wirkt der OSSD-Ausgang eines Sicherheitsschalters als Freigabe für
den jeweils nächsten Sicherheitsschalter.
ELEKTRISCHE INSTALLATION
Bezeichnung
+24 V DC
OSSD 1
0 V
OSSD 2
Aux
Bezeichnung
Aux
+24 V DC
n. V.
In 2
OSSD 1
OSSD 2
0 V
In 1
Beschreibung
Spannungsversorgung 24 V DC
Ausgang OSSD 1
Spannungsversorgung 0 V DC
Ausgang OSSD 2
Meldeausgang (nicht sicher)
Beschreibung
Meldeausgang (nicht sicher)
Spannungsversorgung 24 V DC
Nicht verbunden
Freigabeeingang OSSD 2
Zur Freigabe 24 V DC anlegen.
Ausgang OSSD 1
3)
Ausgang OSSD 2
3)
Spannungsversorgung 0 V DC
Freigabeeingang OSSD 1
Zur Freigabe 24 V DC anlegen.
