TECHNISCHE DATEN

11.2

Maßzeichnungen

B E T R I E B S A N L E I T U N G | STR1

Umgebungsdaten

Schwingfestigkeit

Schockfestigkeit

EMV

Die Leitungen des Sicherheitsschalters dürfen der Reinigung mit Hochdruck oder starkem Strahlwasser

nicht ausgesetzt werden.

Gilt nur für Sicherheitsschalter, deren Seriennummer mit der Zahlenfolge 1825**** oder höher begin‐

nen. Für Sicherheitsschalter, deren Seriennummern davon abweichen, gilt eine Betriebsumgebungstem‐

peratur von -10 °C ... +70 °C.

Die Seriennummer ist über dem Data-Matrix-Code auf dem Sicherheitsschalter abgebildet.

Sensor

26,2

Ø 8,5

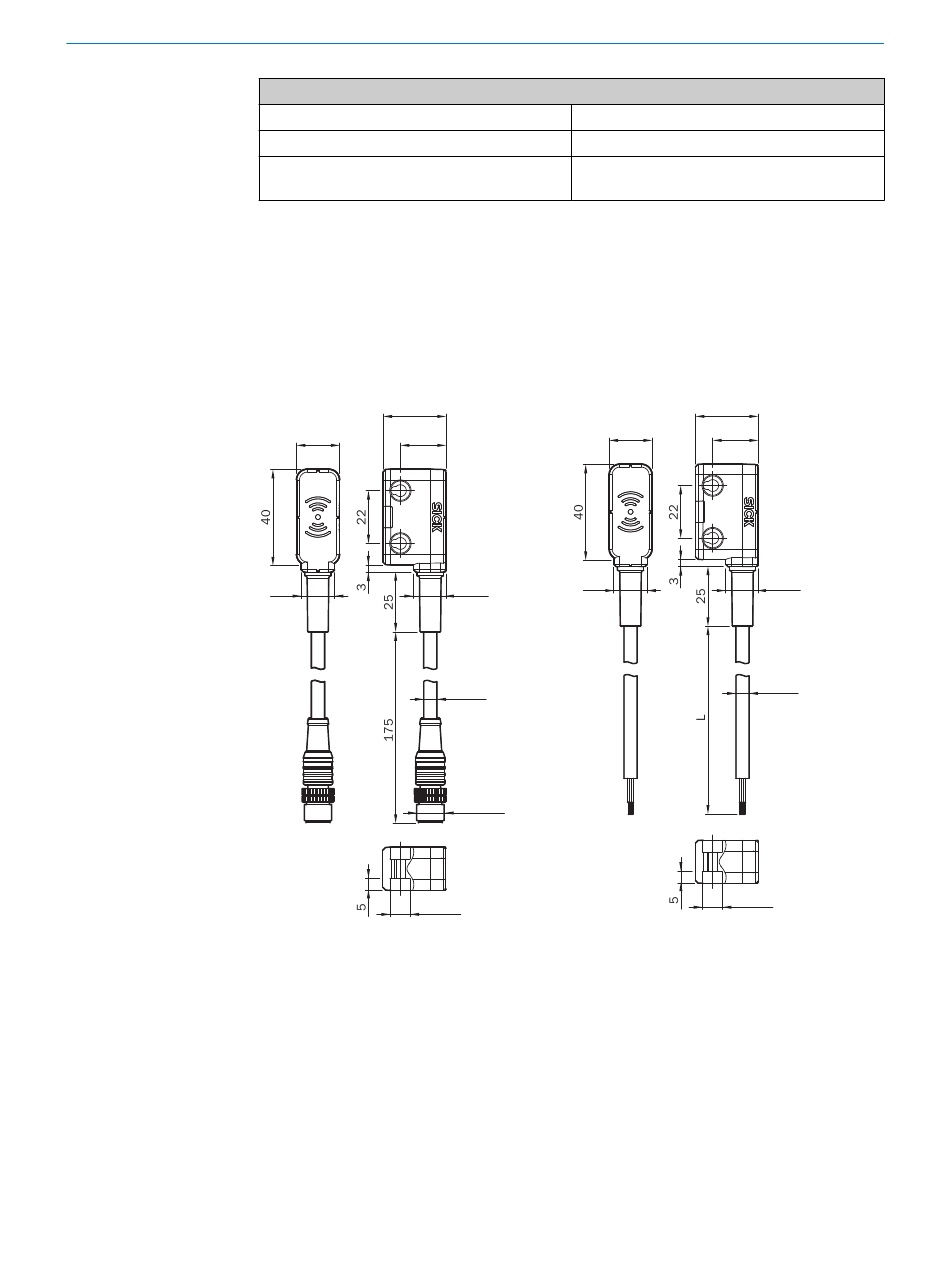

Abb. 22: Maßzeichnung STR1 Sensor mit M12-

Stecker

Alle Maße in mm.

1 mm/10 Hz ... 55 Hz (IEC 60068-2-6)

30 g, 11 ms (IEC 60068-2-27)

Gemäß IEC/EN 61326-3-1, IEC/EN 60947-5-2,

IEC/EN 60947-5-3 und EN 300330 V2.1.1

13,5

Ø 5,5

M12 x 1

Abb. 23: Maßzeichnung STR1 Sensor mit losen

Leitungsenden
