11
TECHNISCHE DATEN

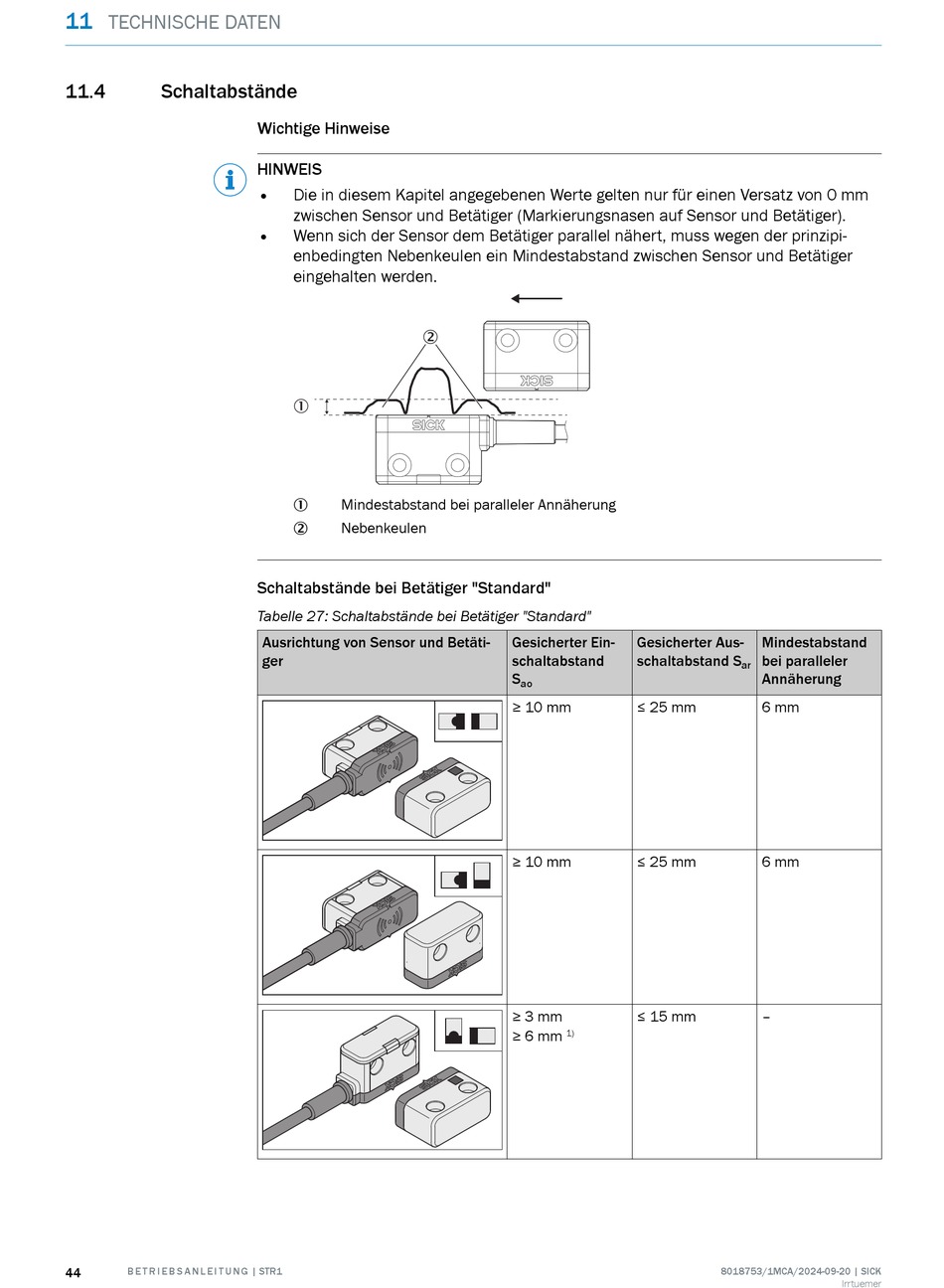

11.4 Schaltabstände
44 B E T R I E B S A N L E I T U N G | STR1
Wichtige Hinweise
HINWEIS
• Die in diesem Kapitel angegebenen Werte gelten nur für einen Versatz von 0 mm
zwischen Sensor und Betätiger (Markierungsnasen auf Sensor und Betätiger).
• Wenn sich der Sensor dem Betätiger parallel nähert, muss wegen der prinzipi‐
enbedingten Nebenkeulen ein Mindestabstand zwischen Sensor und Betätiger
eingehalten werden.
2
1
Mindestabstand bei paralleler Annäherung
1
Nebenkeulen
2
Schaltabstände bei Betätiger "Standard"
Tabelle 27: Schaltabstände bei Betätiger "Standard"
Ausrichtung von Sensor und Betäti‐
ger
Gesicherter Ein‐ Gesicherter Aus‐
schaltabstand schaltabstand S
S
ao
≥ 10 mm ≤ 25 mm
≥ 10 mm ≤ 25 mm
≥ 3 mm ≤ 15 mm
≥ 6 mm
1)
Mindestabstand
bei paralleler
ar
Annäherung
6 mm
6 mm
–
8018753/1MCA/2024-09-20 | SICK
