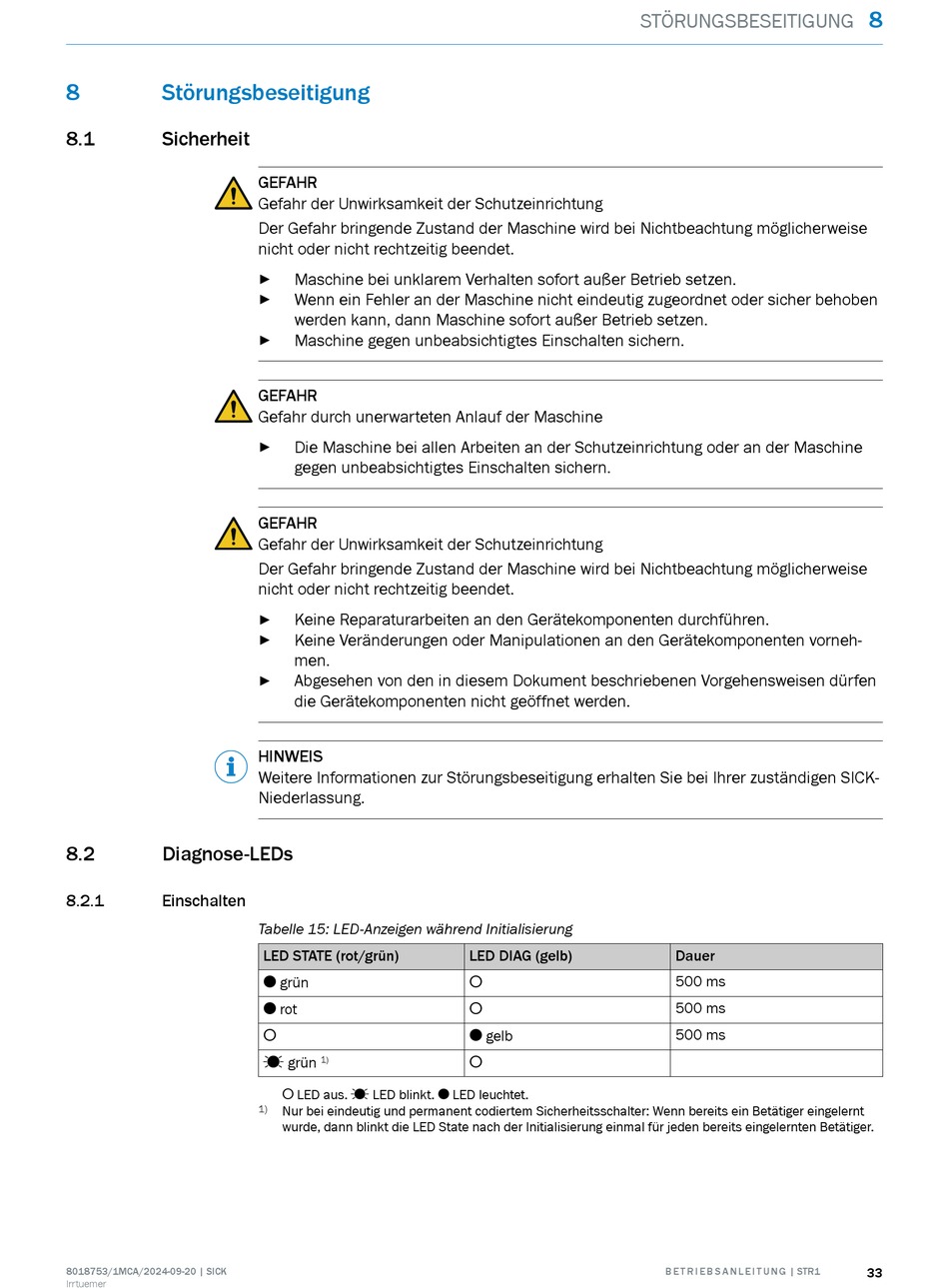

8 Störungsbeseitigung
8.1

Sicherheit

8.2

Diagnose-LEDs

8.2.1

Einschalten

8018753/1MCA/2024-09-20 | SICK
Irrtuemer
GEFAHR
Gefahr der Unwirksamkeit der Schutzeinrichtung
Der Gefahr bringende Zustand der Maschine wird bei Nichtbeachtung möglicherweise
nicht oder nicht rechtzeitig beendet.
Maschine bei unklarem Verhalten sofort außer Betrieb setzen.
►
Wenn ein Fehler an der Maschine nicht eindeutig zugeordnet oder sicher behoben
►
werden kann, dann Maschine sofort außer Betrieb setzen.
Maschine gegen unbeabsichtigtes Einschalten sichern.
►
GEFAHR
Gefahr durch unerwarteten Anlauf der Maschine
Die Maschine bei allen Arbeiten an der Schutzeinrichtung oder an der Maschine
►
gegen unbeabsichtigtes Einschalten sichern.
GEFAHR
Gefahr der Unwirksamkeit der Schutzeinrichtung
Der Gefahr bringende Zustand der Maschine wird bei Nichtbeachtung möglicherweise
nicht oder nicht rechtzeitig beendet.
Keine Reparaturarbeiten an den Gerätekomponenten durchführen.
►
Keine Veränderungen oder Manipulationen an den Gerätekomponenten vorneh‐
►
men.
Abgesehen von den in diesem Dokument beschriebenen Vorgehensweisen dürfen
►
die Gerätekomponenten nicht geöffnet werden.
HINWEIS
Weitere Informationen zur Störungsbeseitigung erhalten Sie bei Ihrer zuständigen SICK-
Niederlassung.
Tabelle 15: LED-Anzeigen während Initialisierung
LED STATE (rot/grün)
O grün
O rot
o
Ö grün
1)
o LED aus. Ö LED blinkt. O LED leuchtet.
1) Nur bei eindeutig und permanent codiertem Sicherheitsschalter: Wenn bereits ein Betätiger eingelernt
wurde, dann blinkt die LED State nach der Initialisierung einmal für jeden bereits eingelernten Betätiger.
STÖRUNGSBESEITIGUNG
LED DIAG (gelb)
o
o
O gelb
o
Dauer
500 ms
500 ms
500 ms
B E T R I E B S A N L E I T U N G | STR1
8
33
