ELEKTRISCHE INSTALLATION

6 Elektrische Installation
6.1

Sicherheit

6.2

Hinweise zu cULus

26 B E T R I E B S A N L E I T U N G | STR1
Getrennter Anschluss von OSSD1 und OSSD2

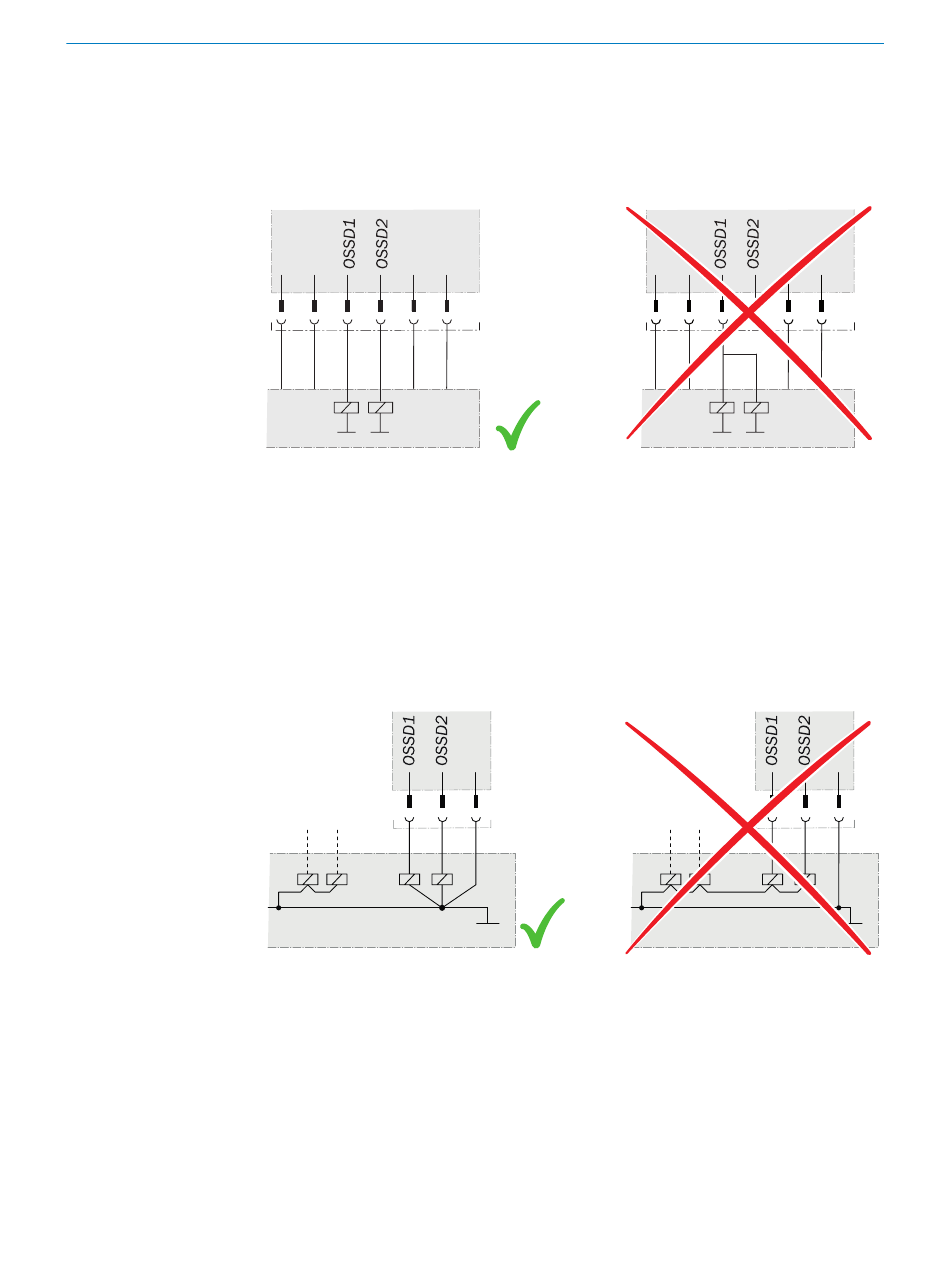

Abb. 13: Zweikanaliger und getrennter Anschluss von OSSD1 und OSSD2
Potenzialdifferenz zwischen Last und Schutzeinrichtung vermeiden
Wenn Sie an den OSSDs (Schaltausgängen) Lasten anschließen, die auch dann schal‐
ten, wenn sie mit negativer Spannung angesteuert werden (z. B. elektromechanisches
Schütz ohne Verpolschutzdiode), müssen Sie die 0-V-Anschlüsse dieser Lasten und
die der zugehörigen Schutzeinrichtung einzeln und unmittelbar an dieselbe 0-V-Klemm‐
leiste anschließen. Nur so ist sichergestellt, dass im Fehlerfall keine Potenzialdifferenz
zwischen den 0-V-Anschlüssen der Lasten und denen der zugehörigen Schutzeinrich‐
tung möglich ist.
Abb. 14: Keine Potenzialdifferenz zwischen Last und Schutzeinrichtung
Für den Einsatz und Verwendung gemäß den Anforderungen nach UL 508 müssen
zusätzlich folgende Bedingungen erfüllt sein:
• Die Spannungsversorgung muss Class 2 gemäß UL 508 entsprechen.
• Die Anschlüsse In 1 und In 2 müssen Class 2 gemäß UL 508 entsprechen.
• Die Geräteabsicherung für ein einzelnes Gerät muss 1 A betragen. In einer siche‐
ren Reihenschaltung muss eine geeignete Gerätesicherung berechnet werden.
