4
PROJEKTIERUNG
4.3.1 Unterschiedliche Schaltabstände
14 B E T R I E B S A N L E I T U N G | STR1
Sicherstellen, dass beim Öffnen der Schutzeinrichtung jede Gefährdung ausge‐
►
schlossen ist, auch wenn der Betätiger den sicheren Ausschaltabstand S
nicht erreicht hat.
Wenn der Betätiger sich parallel dem Sensor annähert, dann Mindestabstände
►
beachten (siehe „Schaltabstände", Seite
Wenn nötig zusätzlichen Anschlag für bewegliche Schutzeinrichtung anbringen.
►
Abstand
Wenn mehrere Sicherheitsschalter an der Maschine montiert werden, dann müssen
diese mit einem Mindestabstand zueinander montiert werden
Seite 23.
Ausrichtung
Sensor und Betätiger können unterschiedlich aufeinander ausgerichtet sein,
„Montieren", Seite 23, siehe „Schaltabstände", Seite
frontal oder um 90° gedreht auf die frontale Sensorfläche oder auf eine seitliche
Sensorfläche zeigen.
Annäherungsrichtung
Der Betätiger kann sich dem Sensor unterschiedlich nähern:
• Direkte Annäherung
Die Bewegungsrichtung des Betätigers ist senkrecht zu einer der 3 aktiven Sensor‐
flächen. Es muss kein Mindestabstand eingehalten werden.
• Parallele Annäherung
Die Bewegungsrichtung des Betätigers ist parallel zur Längsseite des Sensors.
Es muss ein Mindestabstand eingehalten werden
Seite 44).
Prinzipienbedingt hat der Ansprechbereich des Sensors Nebenkeulen. Wenn der
Mindestabstand nicht eingehalten wird, schalten die OSSDs in den EIN-Zustand,
bevor die korrekte Position erreicht wird. SICK empfiehlt auf die parallele Annähe‐
rung zu verzichten, wenn Sie den Mindestabstand nicht eingehalten können.
Unterschiedliche Schaltabstände
• Gesicherter Einschaltabstand S
Wenn sich der Betätiger dem Sensor nähert und den gesicherten Einschaltab‐
stand erreicht, wechseln die OSSDs sicher in den EIN-Zustand.
S
ao

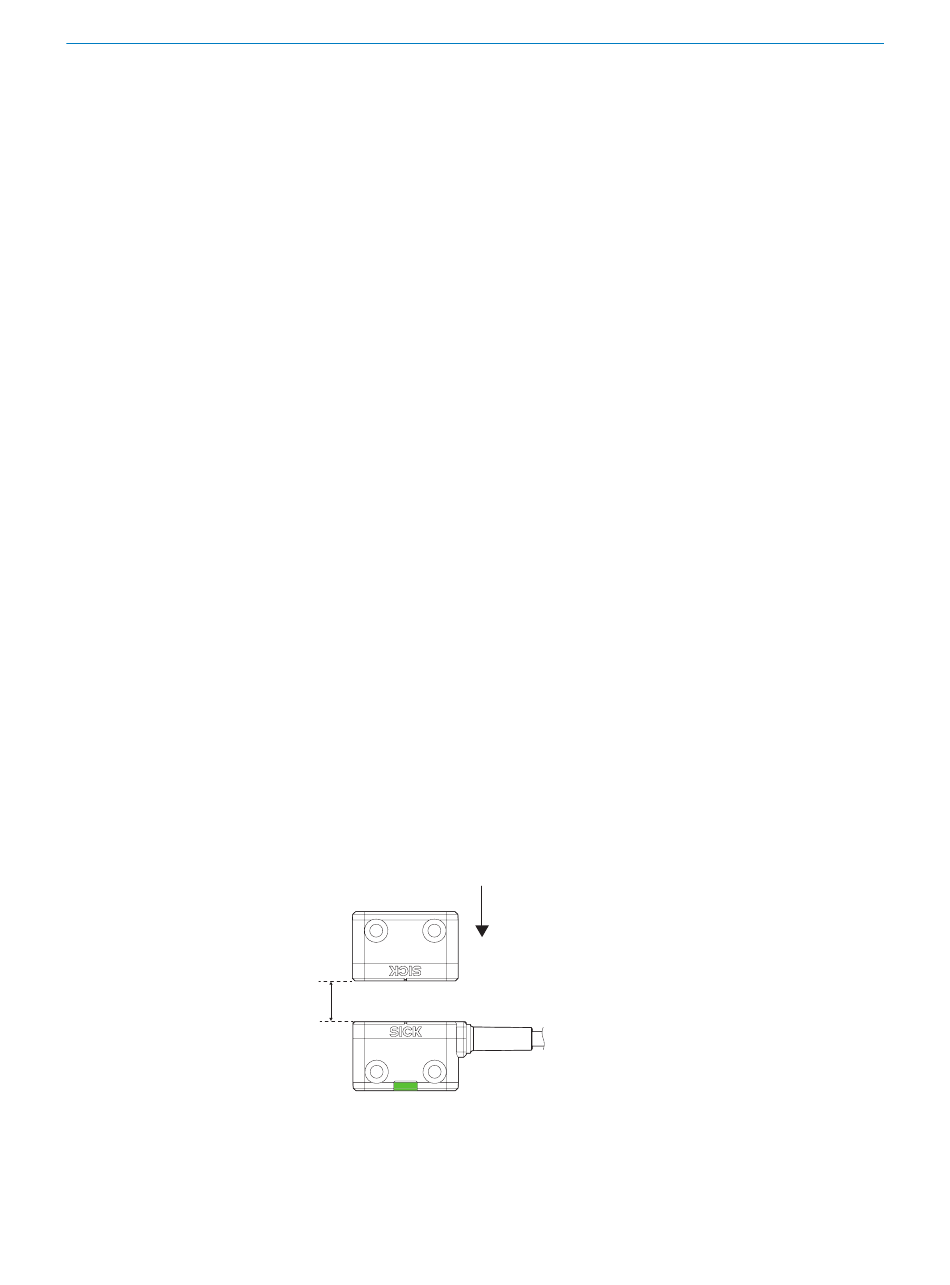

Abb. 2: Gesicherter Einschaltabstand S
• Gesicherter Ausschaltabstand S
Wenn sich der Betätiger vom Sensor entfernt und den gesicherten Ausschaltab‐
stand erreicht, wechseln die OSSDs sicher in den AUS-Zustand.
44).
44. Der Betätiger kann dabei
(siehe „Schaltabstände",
ao
ao
ar
noch
ar
siehe „Montieren",
siehe
