TECHNISCHE DATEN - ARITERM BIOMATIC+ 20 LIGHT/ULTRA LIGHT

Standardlieferumfang

•
Vierwege-Mischventil ESBE TM 20
•
Reinigungsausrüstung
•
Schlammfilter
•
Mauerstütze
•
Verbindungsstück für Rauchkanal
•
Mischermotor ESBE ARA661 Dreiwege
SPDT 230 V WS 6 Nm 120 s
•
Außenfühler
•
Raumfühler
•
Vorlauffühler
•
Reinigungsautomatik für Konvektionsteil
•
Durchflusswächter (nicht bei Ultra Light)
•
Rauchgasgebläse

TECHNISCHE DATEN

Leistung mit Pellets
Kapazität
Leistung mit Öl (anderer Ölbrenner)
Wirkungsgrad
Maße (Breite x Tiefe x Höhe)
Maßangaben Leergewicht
Wasservolumen
Betriebsdruck: Kessel
Betriebsdruck: Wärmetauscher
Konstruktions- und Einstel-
lungswerte
Betriebstemperatur
Empfohlener Unterdruck im Schornstein
Anschluss für zusätzlichen Heizkreis
Brauchwasser
Erweiterung
Anschlüsse
Leerung
Schornsteinanschluss
Empfohlener Schornstein
Stromversorgung
Stromversorgungskabel
Sicherungsgröße
Elektrische Werte | Bren-
nerseite
Betriebsleistung
Anschlussleistung

Zusatzausstattung

•
Kombinierter Rauchgaskanal
•
Sauerstoffmessung (Leistungsregelung des
Gebläses)
•
Mischermotor 2 ARA661 Dreiwege SPDT
230 V WS 6 Nm 120 s
•
Vorlauffühler 2
8-20 kW
20 kW
91%
601 x 944 x 1509 mm
245 kg
140 l
0,5-1,5 Bar
max. 10 Bar
max. 120 o C
min. 18 Pa, max. 25 Pa
DN 25, Außengewinde
Cu Ø 22 mm
DN 25, Außengewinde
DN 15, Innengewinde
Ø 102 mm
Ø 100-mm-Stahlrohr oder gleichwertig,
Höhe mind. 4 m
230 V, 1 Phase, 50 Hz
MMJ 3 x 1,5 s
10 A
Brenner, Zündung 500 W
Brenner, normal 40 W
ca. 1000 W (je nach Ausrüstung)
ARITERM SWEDEN AB • ARITERM OY

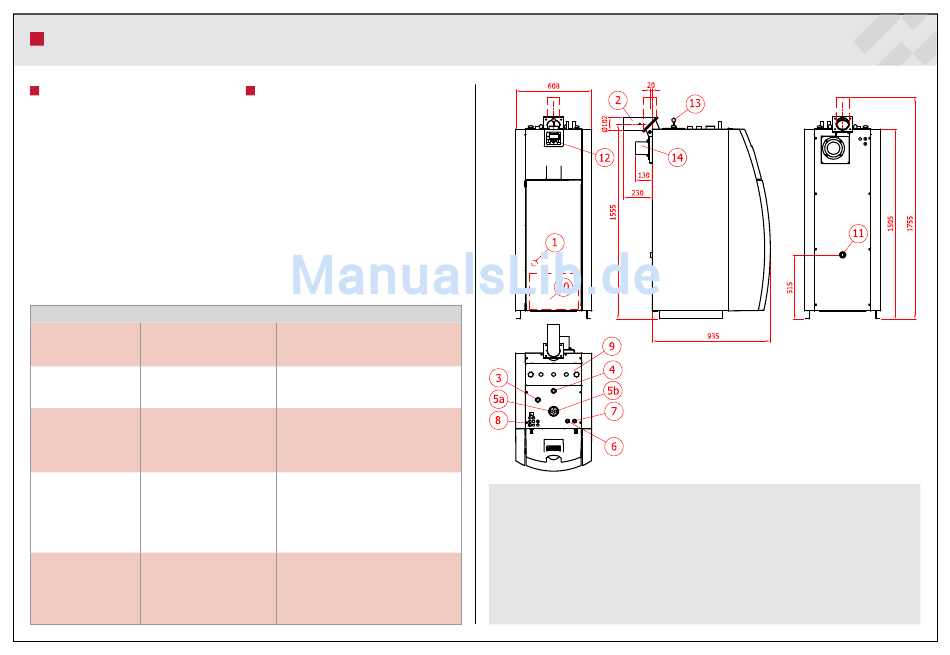

1. Entleerungsventil DN 15, Innengewinde
2. Rauchgaskanal Ø 102 mm
3. Anschluss für zusätzlichen Heizkreis DN 25, Außenge
winde
4. Anschluss für Erweiterung DN 25, Außengewinde
5a. Ausgang zum Heizkreis vom Vierwege-Mischventil
5b. Rücklauf vom Heizkreis zum Vierwege-Mischventil
6. Kaltes Brauchwasser 22 mm Cu (nicht bei Ultra Light)
7. Warmes Brauchwasser 22 mm Cu (nicht bei Ultra Light)
• Asennus ja käyttöohje • Installation och driftanvisning • Installation and operating instruction •
8. Stromanschlüsse
9. Reinigungsklappe
10. Aschebehälter
11. Rücklauf DN 25, Innengewinde
12. Display/Tastenfeld
13. Reinigungsvorrichtung für Kon
vektionsteil
14. Rauchgasgebläse
UK 25.05.2012 • 3/32
