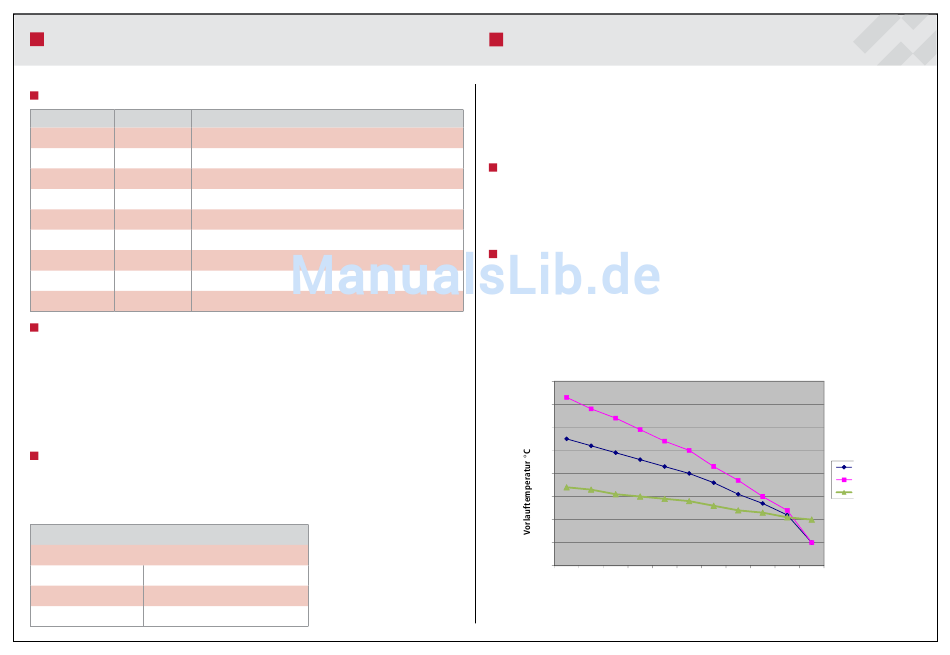

HEIZKREISEINSTELLUNGEN

Menü Mischersteuerung
Menü Einstellung
Kurve 22-56°C Definition der Temperaturkurve (Außentemperatur 0°C).
Vorlauf min.
0-30°C Minimale Temperatur des Vorlaufwassers.
Vorlauf max. 30-85°C Maximale Temperatur des Vorlaufwassers.
Kurvenausgl. 5 0-5°C Ausgleich der Heizkreiskurve bei einer Außentemperatur von +5°C.
Kurvenausgl. 0 0-5°C Ausgleich der Heizkreiskurve bei einer Außentemperatur von 0°C.
Kurvenausgl. -5 0-5°C Ausgleich der Heizkreiskurve bei einer Außentemperatur von -5°C.
Raumfaktor
0-10°C Einfluss der Raumtemperaturdifferenz auf das Vorlaufwasser.
Stopp der
Aus, 0-40°C Außentemperatur, bei der die Umwälzpumpe angehalten wird.
Umwälzpumpe
Absenkung - Menü zum Absenken der Heizkreistemperaturen.
Einstellungen für Heizkreis 1
Der Feineinstellungswert für Heizkreis 1 wird im Hauptmenü angezeigt, wenn kein Raumfüh-
ler angeschlossen ist. Mithilfe der Feineinstellung lässt sich die Kurve vertikal nach oben oder
unten (linear) verschieben.
HINWEIS: Das Menü Mischersteuerung 2 wird angezeigt, wenn Vorlauffühler 2 angeschlos-
sen wird. Die eingestellten Ausgleichs- und Absenkungswerte für Heizkreis 1 gelten ebenfalls
für Heizkreis 2.
Einstellungen für Heizkreis 1
Die Temperaturkurve wird über die Einstellung Kurve (Einstellungsbereich 22-56°C) defi-
niert.
Beispiel 1:
Einstellungen für Heizkreis 1
Kurve = 40°C, Vorlauf min. = 10°C, Vorlauf max. = 80°C
Außentemperatur 0°C Vorlaufwasser 40°C
Außentemperatur -20°C Vorlaufwasser 55°C
Außentemperatur +20°C Vorlaufwasser 10°C
Beschreibung
ARITERM SWEDEN AB • ARITERM OY
HEIZKREISEINSTELLUNGEN
Die Kurve verläuft nach einer Außentemperatur von +16°C steiler. Mithilfe der Minimal- und
Maximalvorgaben für das Vorlaufwasser lässt sich das obere und untere Kurvenende begren-
zen. Durch eine Erhöhung der Einstellung Kurve erhöht sich ebenfalls die Kurvensteigung
leicht.
Ausgleich der Temperaturkurve
Bei den Außentemperaturen -5°C, 0°C und +5°C kann ein Kurvenausgleich vorgenommen
werden. Bei diesen Temperaturen können windige und feuchte Witterungsbedingungen herr-
schen, die möglicherweise eine Anpassung der Temperaturkurve erfordern. Der Ausgleich be-
Lämpötilakäyrät
einflusst die Temperaturkurve für Heizkreis 2 auf dieselbe Weise.
Asetukset
Umwälzpumpensteuerung
Käyrä 40 C Ulko -20
Menovesi min 10 C Menovesi
Bei der Stoppfunktion für die Umwälzpumpe kann die Außentemperatur angegeben werden,
Menovesi max 80 C
bei der die Pumpe angehalten werden soll. Die Pumpe startet erneut, wenn die Außentempe-
Käyrä 50 C Ulko -20
ratur um 3°C gesunken ist. Auch wenn die Außentemperatur über dem Einstellungswert liegt,
Menovesi min 10 C Menovesi
läuft die Umwälzpumpe jeden Tag für die Dauer von 1 min.
Menovesi max Menovesi max 80 C 80 C
Käyrä 28 C Ulko -20
Menovesi min 20 C Menovesi
Menovesi max 40 C
80 80 80 80
70 70 70 70
60 60 60
50 50 50
40 40 40
30 30 30
20 20
10 10
0 0
-20 -20 -16 -16 -12 -12 -8 -8 -4 -4
Außentemperatur °C
Ulkolämpötila/Outdoor C Ulkolämpötila/Outdoor C
• Asennus ja käyttöohje • Installation och driftanvisning • Installation and operating instruction •
-16 -12 -8 -4 0 4
55 52 49 46 43 40 36 31
-16 -12 -8 -4 0 4
73 68 64 59 54 50 43 37
-16 -12 -8 -4 0 4
34 33 31 30 29 28 26 24
0 0 4 4 8 8 12 12 16 16 20 20
8 12 16 20
27 22 10
8 12 16 20
30 24 10
8 12 16 20
23 21 20
40 C 40 C 40 C
Kurve 40°C
50 C 50 C 50 C
Kurve 50°C
Kurve 28 °C 28 C 28 C 28 C
