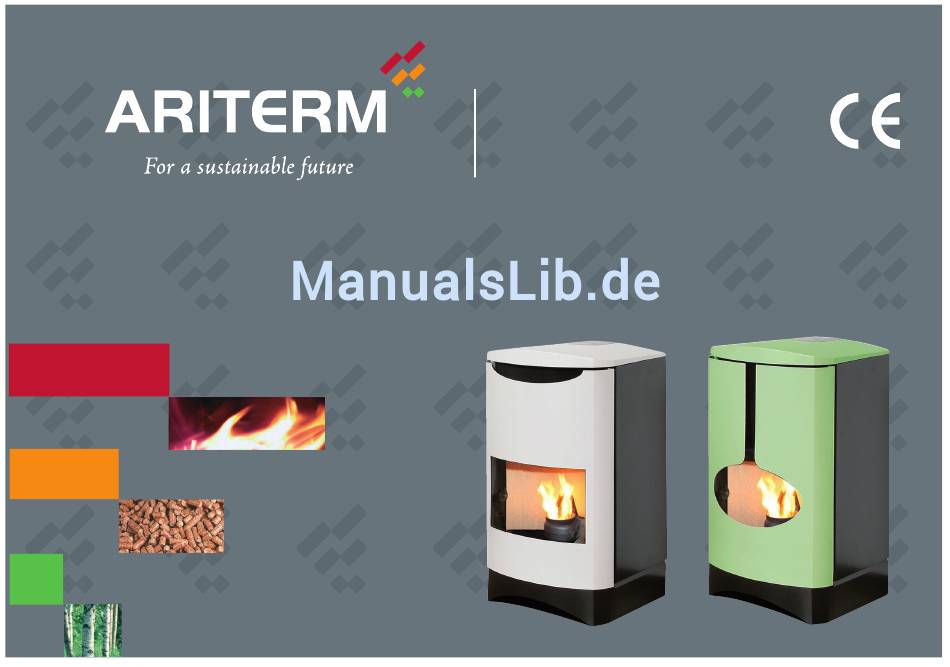

- Seite 1 INSTALLATIONS- och BETRIEBSANLEITUNG PELLETOFEN EKERUM / NEPTUNI...
-
Seite 3: Wichtige Hinweise
Siehe Abschnitt 3.5. • Wenn Sie einen Kamin mit „Ariterm Arrow“ installiert haben, muss mindestens einmal pro Heizsaison die Asche entfernt werden. HINWEIS: Wenn Sie Ihren Kamin das erste Mal in Betrieb nehmen, kann sich ein bestimmter Farbgeruch bemerkbar machen, da der Lack auf dem Kaminkörper erst einmal aushärten muss,... - Seite 4 PELLETOFEN ARITERM EKERUM / NEPTUNI ARITERM SWEDEN AB Installations- und Betriebsanleitung – 10.10.2013 – Seite 4/24...
-
Seite 5: Inhaltsverzeichnis
Die Pelletsauffüllung erfolgt, indem die Kaminoberseite nach vorn gezogen wird. Ariterm Arrow ....... 11 Elektrischer Anschluss . -
Seite 6: Komponenten
PELLETOFEN ARITERM EKERUM / NEPTUNI 1.2 Komponenten Die Oberseite (1) liegt lediglich auf dem Kamin auf und wird von vier Kugellagern geführt. Die Oberseite wird abgehoben, um an die Reinigungsklappe zu gelangen (2). Reinigungsklappe (2) Die Reinigungsklappe wird sie durch das Lösen von vier Schrauben geöffnet. Anschließend Oberseite (1) können Rauchgasrohr (3) und Rauchrohre (4) gekehrt werden. -
Seite 7: Technische Daten
PELLETOFEN ARITERM EKERUM / NEPTUNI 1.3 Technische Daten 1.4 Bedienkonsole Das Bedienfeld verfügt über ein Display und ein Einstellrad (siehe Abb. 3): Heizleistung max / min ..........ca. 5 / 3 kW Pelletsvorrat ..........38 Liter (ca. 20 - 25 kg*) - Das Display zeigt Betriebsmodus und aktuelle Temperatur an. -
Seite 8: Bedienfeld Montieren
PELLETOFEN ARITERM EKERUM / NEPTUNI Bedienfeld montieren Bedienfeld demontieren 1. Montieren Sie die Wandbefestigung mithilfe von zwei Schrauben. 1. Schieben Sie das Bedienfeld gerade nach oben. 2. Haken Sie die eine Kante des Bedienfelds in der Wandbefestigung ein. 2. Heben Sie es gerade von der Wand. -
Seite 9: Sicherheitssystem
PELLETOFEN ARITERM EKERUM / NEPTUNI 1.5 Sicherheitssystem Hauptmenü Start? (Stop?) - Zum Starten (Stoppen) mit einem Drücken bestätigen. Kamin ist mit fünf voneinander unabhängigen Sicherheitssystemen ausgerüstet. Stop T - Drücken, um die gewünschte Stopptemperatur auszuwählen und einzustellen. Usermenu - Drücken, um zum Benutzermenü zu gelangen. -
Seite 10: Steuerungsverlauf
PELLETOFEN ARITERM EKERUM / NEPTUNI 1.6.1 Steuerungsverlauf Ansonsten übernimmt die Elektronik den weiteren Verlauf wie folgt: • START • NIEDRIGLEISTUNGSBETRIEB Zeit Ereignis Anmerkung Zeit Ereignis Anmerkung 0 s. • Zündelement ein. Nach dem „Start“. • ”LoPower” wird auf dem Display Die Zeit basiert auf der eingestellten •... -
Seite 11: Installation
2.2 Schornstein 2.4 Ariterm Arrow Die Bestimmungen zur Schornsteingestaltung sind in den Abhandlungen der schwedischen Informationen zur Installation mit „Ariterm Arrow“ statt eines herkömmlichen Schornsteins Wohnbehörde verankert. Beachten Sie Folgendes sind in einem separaten Handbuch enthalten. Siehe Installations- und Betriebsanleitung zum •... -
Seite 12: Elektrischer Anschluss
PELLETOFEN ARITERM EKERUM / NEPTUNI 2.5 Elektrischer Anschluss schwarz weiss An der Kaminrückseite befindet sich ein Flammenwächter orange 1,5-m-langes Gerätekabel mit Stecker, schwarz schwarz schwarz das an einer Netzsteckdose (230 V, schwarz schwarz schwarz Verbrennungsgebläse 50 Hz) angeschlossen werden muss. -
Seite 13: Betrieb Und Wartung
PELLETOFEN ARITERM EKERUM / NEPTUNI 3 Betrieb und Wartung 3.2 Ascheentsorgung Der Kamin ist für eine lange Lebensdauer konzipiert. Motoren u.a. bewegliche Die sich im Brenner bildende Aschemenge ist davon abhängig, wie der Kamin befeuert wird Komponenten weisen eine besonders hohe Qualität auf. Sämtliche Lager sind für die (Zahl der Starts und Stopps, Verhältnis zwischen intensivem und halbintensivem Betrieb). -
Seite 14: Reinigung
PELLETOFEN ARITERM EKERUM / NEPTUNI 3.4 Kehren Der Schornstein ist zweimal pro Jahr zu kehren. Lösen Sie die Reinigungsklappe unter dem Blech/Stein an der Oberseite (4 Inbusschrauben). Die Reinigung unter der Reinigungsklappe, im Rauchrohr und seinem Anschluss muss mindestens einmal zwischen jedem Schornsteinfegerbesuch erfolgen. -
Seite 15: Heißluftgebläse
PELLETOFEN ARITERM EKERUM / NEPTUNI 3.5 Heißluftgebläse Die Gebläse sollten nach dem Entfernen einer Seitenklappe einmal pro Jahr mithilfe der Bürstendüse staubgesaugt werden. Vergessen Sie nicht, vor dem Lösen der Seitenklappe den Stecker herauszuziehen. Die Seitenklappe ist mit zwei Inbusschrauben befestigt, die sichtbar sind, wenn die Oberseite abgehoben wird. -
Seite 16: Fehlersuche Und Maßnahmen
PELLETOFEN ARITERM EKERUM / NEPTUNI 3.6.1 Fehlersuche und Maßnahmen Ursache Maßnahme Ursache Maßnahme Fehler Fehler • Zu viel Asche in der Schale oder Reinigen Sie die Feuerungsschale. • Das Kabel ist nicht Es ist ein Anschluss an eine geerde- Schwarze Asche oder Der Kamin startet zugesetzte Luftöffnungen. -
Seite 17: Fehlercodes
PELLETOFEN ARITERM EKERUM / NEPTUNI Fehlercodes Ursache Maßnahme Ursache Maßnahme Fehlercode Fehlercode • Stromausfall. Kontrollieren Sie den Stroman- • Falsch eingestellte Brennstoff- Siehe Menü. Powfail. ErrorHI: schluss. und bzw. oder Luftmenge. Der Flammenwächter ("FeedHI" oder "Fan HI") hat im Hochleistungs- betrieb keine Flamme •... -
Seite 18: Demontage
PELLETOFEN ARITERM EKERUM / NEPTUNI Flammendetektor 4 Demontage Brenner Anschlussklemme 4.1 Brenner 1. Öffnen Sie die Tür und nehmen Sie den Aschekasten heraus. Verbrennungsgebläse 2. Lösen Sie die vier Schrauben, die den Brennerflansch an der Kaminwand befestigen (Abb. 10). 3. Ziehen Sie den Brenner gerade nach vorn heraus, bis die Kabel zu sehen sind, die den Brenner mit der Steuerkarte verbinden. -
Seite 19: Heißluftgebläse
PELLETOFEN ARITERM EKERUM / NEPTUNI 4.5 Heißluftgebläse Die Arbeit lässt sich am besten ausführen, wenn beide Seitenklappen entfernt sind. Der Zugriff ist aber auch nur von einer der beiden Seiten möglich. 1. Ziehen Sie den Stecker aus der Wandsteckdose. 2. Öffnen Sie die Oberseite und lösen Sie die beiden Inbusschrauben an der Oberkante des Kaminkörpers. -
Seite 20: Garantie
PELLETOFEN ARITERM EKERUM / NEPTUNI Garantie Bei Garantiefällen verweist Ariterm Sweden AB auf unseren lokalen Händler. ARITERM SWEDEN AB Installations- und Betriebsanleitung – 10.10.2013 – Seite 20/24... -
Seite 21: Declaration Of Conformity
PELLETOFEN ARITERM EKERUM / NEPTUNI Declaration of conformity ARITERM SWEDEN AB Installations- und Betriebsanleitung – 10.10.2013 – Seite 21/24... - Seite 22 PELLETOFEN ARITERM EKERUM / NEPTUNI ARITERM SWEDEN AB Installations- und Betriebsanleitung – 10.10.2013 – Seite 22/24...
- Seite 23 PELLETOFEN ARITERM EKERUM / NEPTUNI ARITERM SWEDEN AB Installations- und Betriebsanleitung – 10.10.2013 – Seite 23/24...
- Seite 24 Wird diese Anleitung bei Installation, Betrieb und Wartung nicht befolgt, erlischt die Haftung von Ariterm Sweden AB gemäß den geltenden Garantiebestimmungen. Ariterm behält sich das Recht vor, Änderungen an Komponenten und Spezifikationen ohne vorherige Ankündigung vorzunehmen. Ariterm Sweden AB Flottiljvägen 15, SE-392 41 Kalmar, Schweden...
