Ariterm LILLA FRÖ Installationanleitung Und Betriebsanleitung

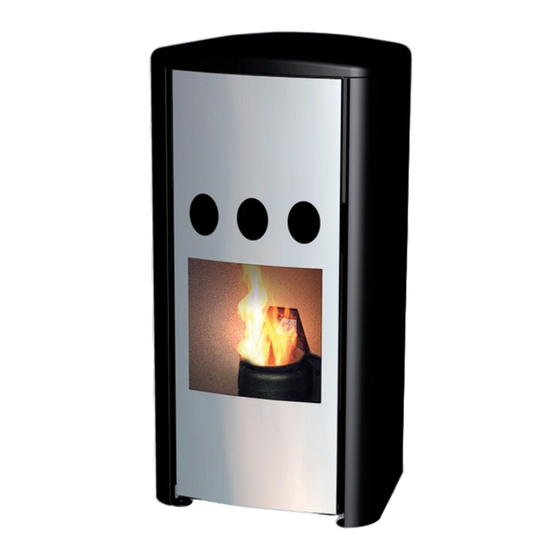

Pelletskamin
Vorschau ausblenden
Inhaltsverzeichnis

Werbung

Quicklinks

Diese Anleitung herunterladen
PELLETSKAMIN LILLA FRÖ

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Ariterm LILLA FRÖ

Inhaltszusammenfassung für Ariterm LILLA FRÖ

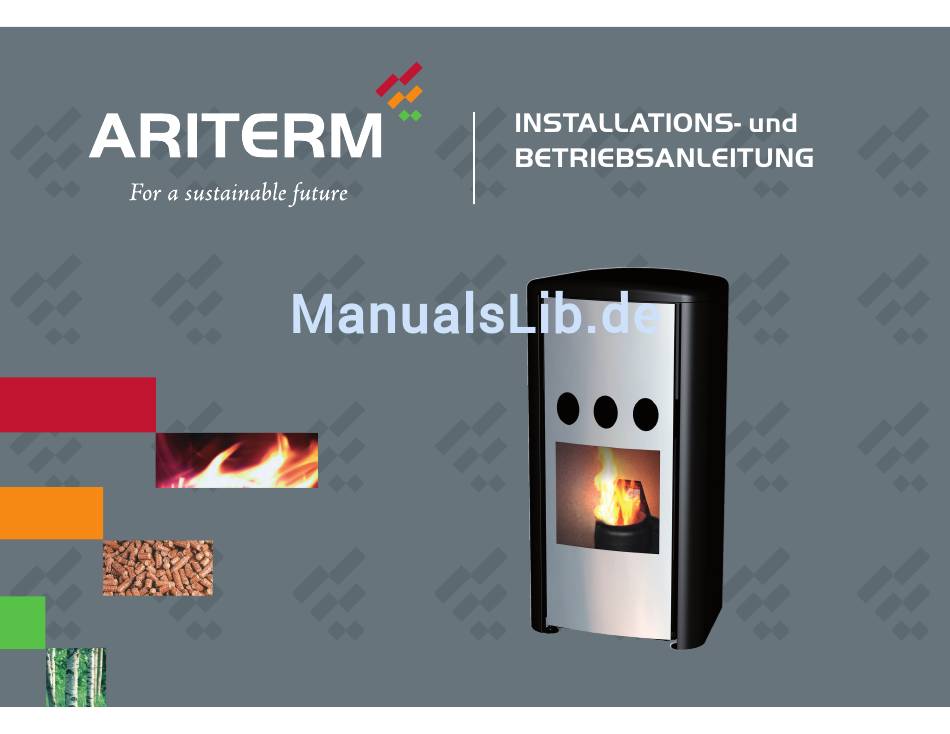

  • Seite 1 PELLETSKAMIN LILLA FRÖ...
  • Seite 2 PELLETSKAMIN KMP LILLA FRÖ Installations- und Betriebsanleitung - 05.04.2011 - Seite 2/20...
  • Seite 3 PELLETSKAMIN KMP LILLA FRÖ Auspacken Entfernen Sie die Holzverpackung. Lösen Sie die Seitenbleche und montieren Sie die Füße wie folgt: 1. Lösen Sie die Schraube oben am Seitenblech. 2. Heben Sie das Seitenblech gerade nach oben. 3. Haken Sie das Seitenblech aus, indem Sie es vorsichtig mit einem Schraubendreher biegen.

  • Seite 4: Zusammenfassung Der Pflegehinweise

    PELLETSKAMIN KMP LILLA FRÖ Zusammenfassung der Pflegehinweise Damit der Kamin die größtmögliche Leistung bringt, empfehlen wir Ihnen, folgende Pflegehinweise zu befolgen. (Wenn Sie sich für „KMP Drag“ entschieden haben, wird der Kamin belüftet und dieses Problem fällt weniger ins Gewicht.) Änderungen an Startdosis und Leistung können Sie im Menüsystem vornehmen, siehe Handbuchabschnitt 1.6.

  • Seite 5: Inhaltsverzeichnis

    PELLETSKAMIN KMP LILLA FRÖ Inhalt 1 Produktbeschreibung 1.1 Allgemeines Produktbeschreibung Allgemeines ........5 Der Kamin Lilla Frö...

  • Seite 6: Komponenten

    PELLETSKAMIN KMP LILLA FRÖ 1.2 Komponenten Um das Deckblech (1) zu öffnen, heben Sie es an der Vorderkante an. Darunter befinden sich Rußklappe (2) und Auffüllklappe (17) für den Pelletsvorrat. Die Front (5) wird geöffnet, um an die Tür (7) zu gelangen. Die Tür wird mit dem beilie- genden Griff geöffnet.

  • Seite 7: Technische Daten

    PELLETSKAMIN KMP LILLA FRÖ 1.3 Technische Daten 1.4 Bedienkonsole Das Bedienfeld verfügt über ein Display und ein Einstellrad (siehe Abb. 3): Heizleistung max / min ..........ca. 5 / 3 kW Pelletsvorrat ............30 Liter (ca. 20 kg*) - Das Display zeigt Betriebsmodus und aktuelle Temperatur an. Ein Erklärungstext läuft alle 5 s über das Display.

  • Seite 8: Bedienfeld Montieren

    PELLETSKAMIN KMP LILLA FRÖ Bedienfeld montieren Bedienfeld demontieren 1. Montieren Sie die Wandbefestigung mithilfe von zwei Schrauben. 1. Schieben Sie das Bedienfeld gerade nach oben. 2. Haken Sie die eine Kante des Bedienfelds in der Wandbefestigung ein. 2. Heben Sie es gerade von der Wand. 3.

  • Seite 9: Sicherheitssystem

    PELLETSKAMIN KMP LILLA FRÖ 1.5 Sicherheitssystem Hauptmenü Start? (Stop?) - Zum Starten (Stoppen) mit einem Drücken bestätigen. Kamin K6 ist mit fünf voneinander unabhängigen Sicherheitssystemen ausgerüstet. Stop T - Drücken, um die gewünschte Stopptemperatur auszuwählen und einzustellen. Usermenu - Drücken, um zum Benutzermenü zu gelangen. 1.

  • Seite 10: Steuerungsverlauf

    PELLETSKAMIN KMP LILLA FRÖ 1.6.1 Steuerungsverlauf Ansonsten übernimmt die Elektronik den weiteren Verlauf wie folgt: Niedrigleistungsbetrieb (deaktiviert ab Werk) Zeit Ereignis Anmerkung Zeit Ereignis Anmerkung 0 s. Zündelement ein. Nach dem „Start“. Niedrigleistungsbetrieb wird auf Die Zeit basiert auf der eingestellten Das Zündelementsymbol leuchtet auf.

  • Seite 11: Installation

    PELLETSKAMIN KMP LILLA FRÖ 2 Installation (rechteckiger Kanal) sollten 80 mm betragen. 2.1 Positionierung hen. Sie müssen einen ausreichenden Widerstand gegenüber Temperaturschwankungen, Die Installation muss die Anforderungen der geltenden EU-Standards sowie die lokalen und Klimaeinflüssen, korrosiven Rauchgasen, Schlägen und der Verwendung von Reinigungs- nationalen Bestimmungen erfüllen.

  • Seite 12: Elektrischer Anschluss

    PELLETSKAMIN KMP LILLA FRÖ 2.5 Elektrischer Anschluss An der Kaminrückseite befindet sich ein weiss schwarz Flammenwächter orange 1,5-m-langes Gerätekabel mit Stecker, schwarz schwarz schwarz das an einer schutzgeerdeten Netz- braun schwarz schwarz Verbrennungsgebläse steckdose (230 V, 50 Hz) angeschlossen schwarz braun schwarz werden muss.

  • Seite 13: Betrieb Und Wartung

    PELLETSKAMIN KMP LILLA FRÖ 3 Betrieb und Wartung 3.2 Ascheentsorgung Der Kamin K6 ist für eine lange Lebensdauer konzipiert. Motoren u.a. bewegliche Die sich im Brenner bildende Aschemenge ist davon abhängig, wie der Kamin befeuert wird Komponenten weisen eine besonders hohe Qualität auf. Sämtliche Lager sind für die (Zahl der Starts und Stopps, Verhältnis zwischen intensivem und halbintensivem Betrieb).

  • Seite 14: Reinigung

    PELLETSKAMIN KMP LILLA FRÖ 3.4 Kehren Wenn der Kamin über längere Zeit nicht benutzt wurde, ist sicherzustellen, Der Schornstein ist zweimal pro Jahr zu kehren. Die Reinigung unter der Reinigungsklappe, dass der Schornstein nicht blockiert wird. im Rauchrohr und seinem Anschluss muss mindestens einmal zwischen jedem Schornstein- fegerbesuch erfolgen.

  • Seite 15: Fehlersuche Und Maßnahmen

    PELLETSKAMIN KMP LILLA FRÖ 3.6.1 Fehlersuche und Maßnahmen Ursache Maßnahme Fehler Ursache Maßnahme Fehler Das Kabel ist nicht ange- Es ist ein Anschluss an eine geerdete Der Kamin startet Die Pellets entzünden Das Zündelement funktioniert Wechseln Sie das Zündelement. schlossen. 230-V-Steckdose vorzunehmen.

  • Seite 16: Fehlercodes

    PELLETSKAMIN KMP LILLA FRÖ Fehlercodes Ursache Maßnahme Fehlercode Ursache Maßnahme Fehlercode Powfail. Kontrollieren Sie den Stroman- ErrorHI: Siehe Menü. schluss. und bzw. oder Luftmenge. Der Flammenwächter hat im Hochleistungs- ("FeedHI" oder "Fan HI") betrieb keine Flamme Füllen Sie Pellets nach. Kontrollieren Sie Verkabelung Errign: erkannt.

  • Seite 17: Demontage

    PELLETSKAMIN KMP LILLA FRÖ 4 Demontage 4.1 Brenner 1. Öffnen Sie die Tür und nehmen Sie den Aschekasten heraus. 2. Lösen Sie die vier Schrauben, die den Brennerflansch an der Kaminwand befestigen (Abb. 10). 3. Ziehen Sie den Brenner gerade nach vorn heraus, bis die Kabel zu sehen sind, die den Brenner mit der Steuerkarte verbinden.

  • Seite 18: Heißluftgebläse

    4.5 Heißluftgebläse Die Arbeit lässt sich am besten ausführen, wenn beide Seitenklappen entfernt sind. Bei Garantiefragen verweist Ariterm Sweden AB auf lokale Händler. Der Zugriff ist aber auch nur von einer der beiden Seiten möglich. 1. Ziehen Sie den Stecker aus der Wandsteckdose.
  • Seite 19 PELLETSKAMIN KMP LILLA FRÖ Installations- und Betriebsanleitung - 05.04.2011 - Seite 19/20...
  • Seite 20 Wird diese Anleitung bei Installation, Betrieb und Wartung nicht befolgt, erlischt die Haftung von Ariterm Sweden AB gemäß den geltenden Garantiebestimmungen. Ariterm behält sich das Recht vor, Änderungen an Komponenten und Spezifikationen ohne vorherige Ankündigung vorzunehmen. Ariterm Sweden AB Flottiljvägen 15, SE-392 41 Kalmar, Schweden...
