PROBLEM
Bei einer Frequenzänderung
wird die Frequenzanzeige
nicht aktualisiert.

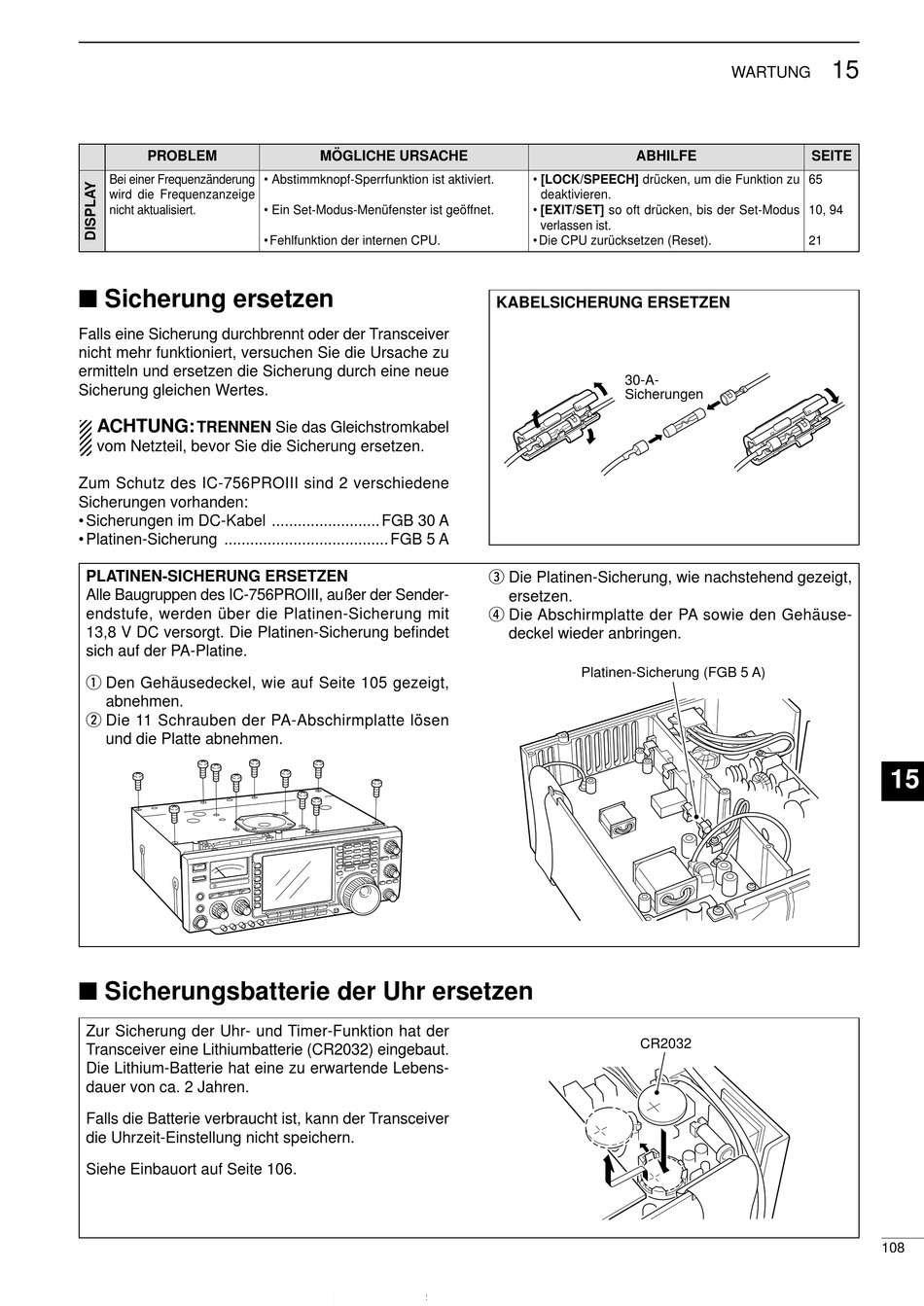

Sicherung ersetzen
Falls eine Sicherung durchbrennt oder der Transceiver
nicht mehr funktioniert, versuchen Sie die Ursache zu
ermitteln und ersetzen die Sicherung durch eine neue
Sicherung gleichen Wertes.
ACHTUNG:
TRENNEN Sie das Gleichstromkabel
vom Netzteil, bevor Sie die Sicherung ersetzen.
Zum Schutz des IC-756PROIII sind 2 verschiedene
Sicherungen vorhanden:
• Sicherungen im DC-Kabel ......................... FGB 30 A
• Platinen-Sicherung ...................................... FGB 5 A
PLATINEN-SICHERUNG ERSETZEN
Alle Baugruppen des IC-756PROIII, außer der Sender-
endstufe, werden über die Platinen-Sicherung mit
13,8 V DC versorgt. Die Platinen-Sicherung befindet
sich auf der PA-Platine.
q Den Gehäusedeckel, wie auf Seite 105 gezeigt,
abnehmen.
w Die 11 Schrauben der PA-Abschirmplatte lösen
und die Platte abnehmen.
Sicherungsbatterie der Uhr ersetzen
Zur Sicherung der Uhr- und Timer-Funktion hat der
Transceiver eine Lithiumbatterie (CR2032) eingebaut.
Die Lithium-Batterie hat eine zu erwartende Lebens-
dauer von ca. 2 Jahren.
Falls die Batterie verbraucht ist, kann der Transceiver
die Uhrzeit-Einstellung nicht speichern.
Siehe Einbauort auf Seite 106.
MÖGLICHE URSACHE
• Abstimmknopf-Sperrfunktion ist aktiviert.
• Ein Set-Modus-Menüfenster ist geöffnet.
• Fehlfunktion der internen CPU.
ABHILFE
• [LOCK/SPEECH] drücken, um die Funktion zu
deaktivieren.
• [EXIT/SET] so oft drücken, bis der Set-Modus
verlassen ist.
• Die CPU zurücksetzen (Reset).
KABELSICHERUNG ERSETZEN
30-A-
Sicherungen
e Die Platinen-Sicherung, wie nachstehend gezeigt,
ersetzen.
r Die Abschirmplatte der PA sowie den Gehäuse-
deckel wieder anbringen.
Platinen-Sicherung (FGB 5 A)
CR2032
15
WARTUNG
SEITE
65
10, 94
21
15
108
