13

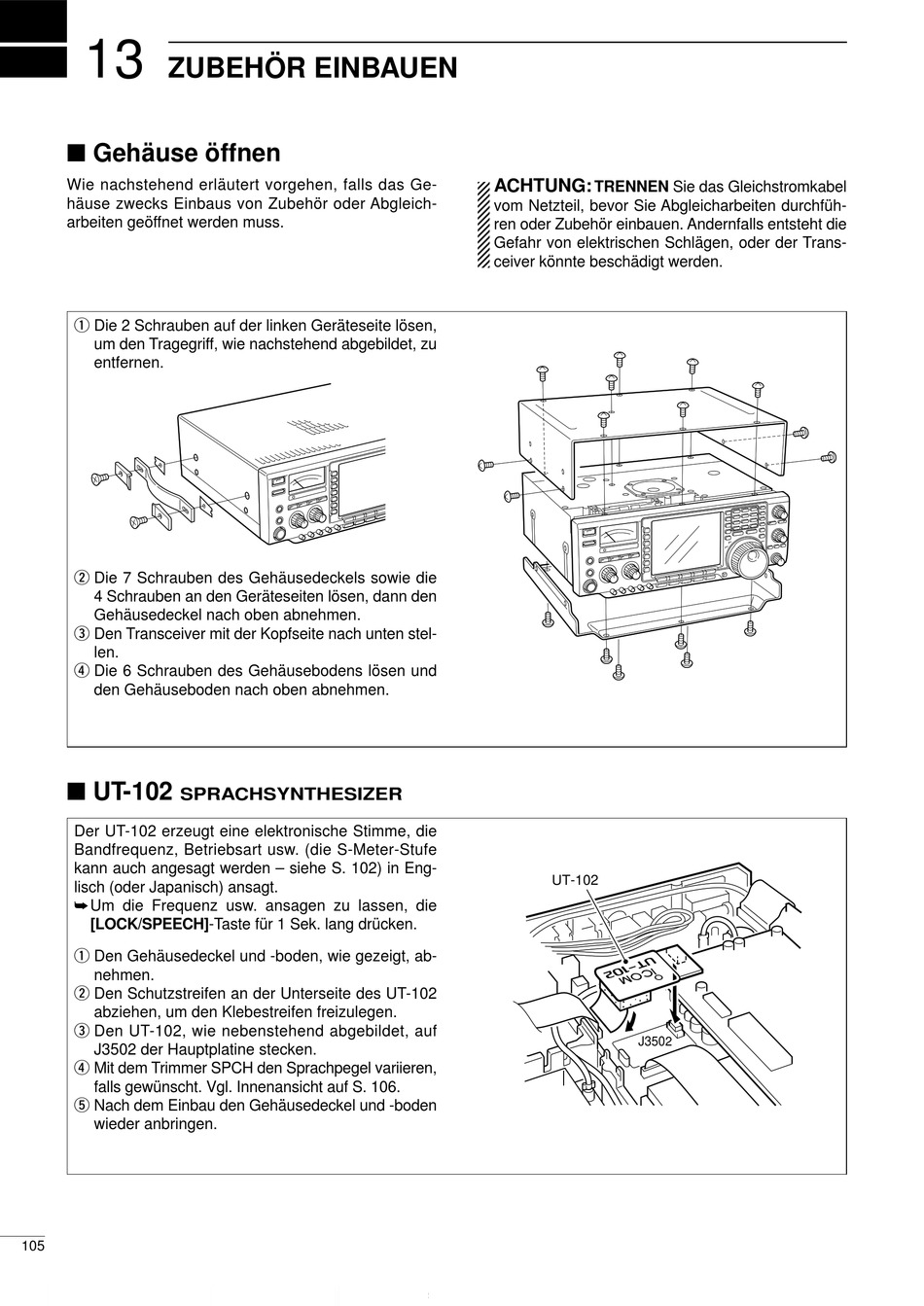

ZUBEHÖR EINBAUEN
Gehäuse öffnen
Wie nachstehend erläutert vorgehen, falls das Ge-
häuse zwecks Einbaus von Zubehör oder Abgleich-
arbeiten geöffnet werden muss.
q Die 2 Schrauben auf der linken Geräteseite lösen,
um den Tragegriff, wie nachstehend abgebildet, zu
entfernen.
w Die 7 Schrauben des Gehäusedeckels sowie die
4 Schrauben an den Geräteseiten lösen, dann den
Gehäusedeckel nach oben abnehmen.
e Den Transceiver mit der Kopfseite nach unten stel-
len.
r Die 6 Schrauben des Gehäusebodens lösen und
den Gehäuseboden nach oben abnehmen.
UT-102
SPRACHSYNTHESIZER
Der UT-102 erzeugt eine elektronische Stimme, die
Bandfrequenz, Betriebsart usw. (die S-Meter-Stufe
kann auch angesagt werden – siehe S. 102) in Eng-
lisch (oder Japanisch) ansagt.
Um die Frequenz usw. ansagen zu lassen, die
[LOCK/SPEECH]-Taste für 1 Sek. lang drücken.
q Den Gehäusedeckel und -boden, wie gezeigt, ab-
nehmen.
w Den Schutzstreifen an der Unterseite des UT-102
abziehen, um den Klebestreifen freizulegen.
e Den UT-102, wie nebenstehend abgebildet, auf
J3502 der Hauptplatine stecken.
r Mit dem Trimmer SPCH den Sprachpegel variieren,
falls gewünscht. Vgl. Innenansicht auf S. 106.
t Nach dem Einbau den Gehäusedeckel und -boden
wieder anbringen.
105
ACHTUNG:
TRENNEN Sie das Gleichstromkabel
vom Netzteil, bevor Sie Abgleicharbeiten durchfüh-
ren oder Zubehör einbauen. Andernfalls entsteht die
Gefahr von elektrischen Schlägen, oder der Trans-
ceiver könnte beschädigt werden.
UT-102
J3502
