Clip des AC-Netzkabels unter der oberen Ablage lösen und Kabel durch die Kabelführung im Tisch und am
o
Monitorständer hoch bis zum Monitor führen. Nach Bedarf mit Kabelbindern sichern.
AC-Netzkabel
Geeignetes Videokabel (vom Kunden bereitgestellt) vom Laptop durch die Kabelführung im Tisch und am
o
Monitorständer hoch bis zum Monitor führen. Nach Bedarf mit Kabelbindern sichern.
7.2.4 Computer mit kleinem Formfaktor montieren – externer Monitor
Computer mit kleinem Formfaktor auf der mittleren Ablage montieren.
1.
AC-Netzkabel anschließen.
2.
USB-Kabel des Analysators und CSM-Ethernet-Kabel am Computer anschließen.
3.
Vom Kunden bereitgestellte drahtlose USB-Tastatur/Maus-Transceiver am verfügbaren USB-Port auf dem
4.
Computer anschließen.
Externen Monitor am Monitorständer montieren:
5.
Monitor mithilfe der mit dem Monitor mitgelieferten Schrauben an der VESA-Halterung am Monitorständer
o
montieren.
Clip des AC-Netzkabels unter der oberen Ablage lösen und Kabel durch die Kabelführung im Tisch und am
o
Monitorständer hoch bis zum Monitor führen. Nach Bedarf mit Kabelbindern sichern.
Geeignetes Videokabel vom Computer durch die Kabelführung im Tisch und am Monitorständer hoch bis
o
zum Monitor führen. Nach Bedarf mit Kabelbindern sichern.
7.2.5 RamanRxn2 im Rollwagen montieren
Rückwärtige Abdeckung entfernen.
1.
RamanRxn2 über die Rückseite des Wagens in den Wagen setzen und dabei sicherstellen, dass die Gummifüße in
2.
den entsprechenden Ausschnitten in der Wagenbasis sitzen.
Klettband so straff wie möglich über den RamanRxn2 und durch die Gurtbandführungen auf beiden Seiten des
3.
RamanRxn2 ziehen.
28

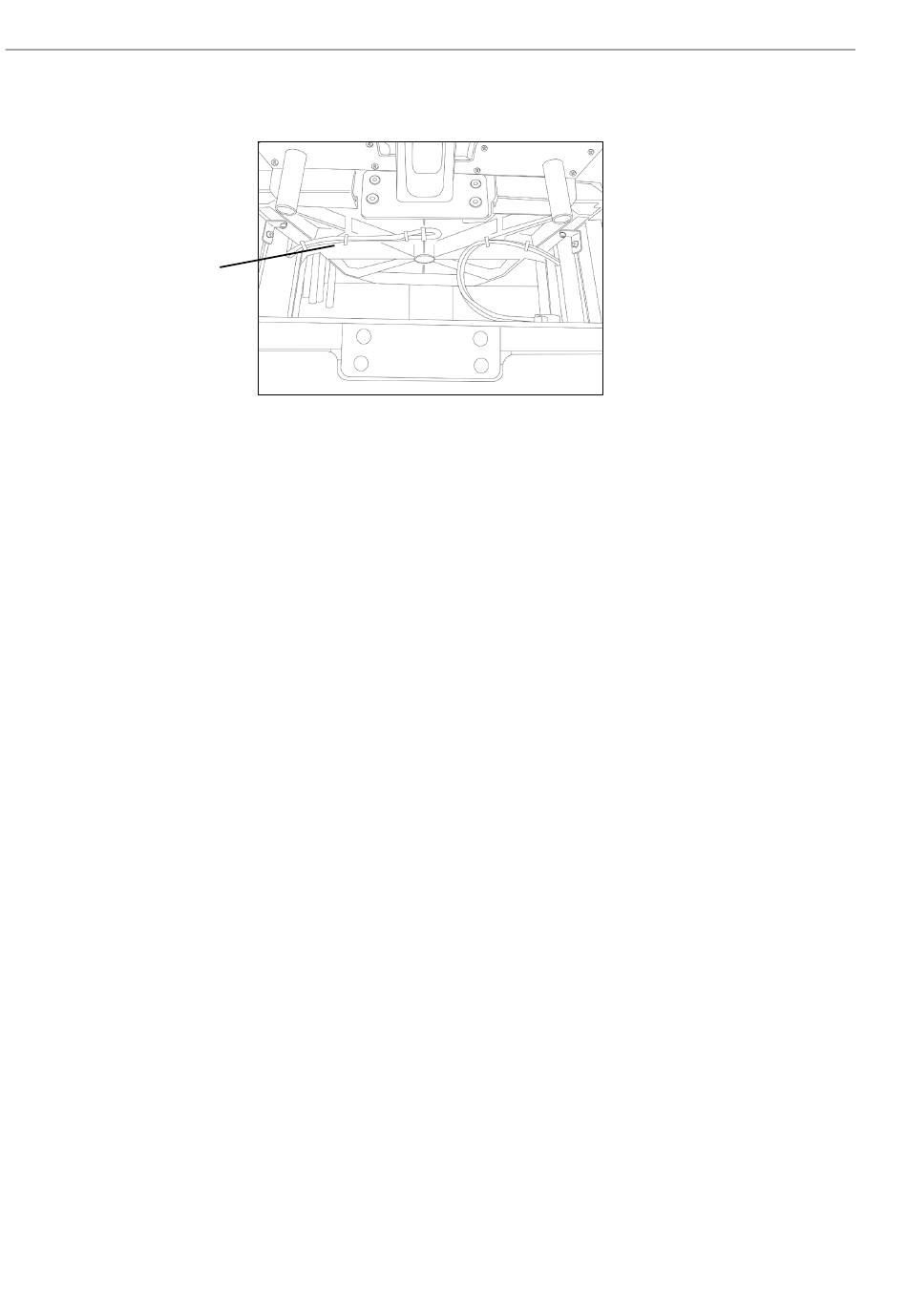

Abbildung 31. Netzkabel des externen Monitors
Raman Rxn2-Rollwagen
A0049094
