BA00267R/09/a2/02.15
71295833
Software
GMU00xA, V2.11.xx
; Page 2
< Page 19
Products
Appendix to the Operating
Instructions

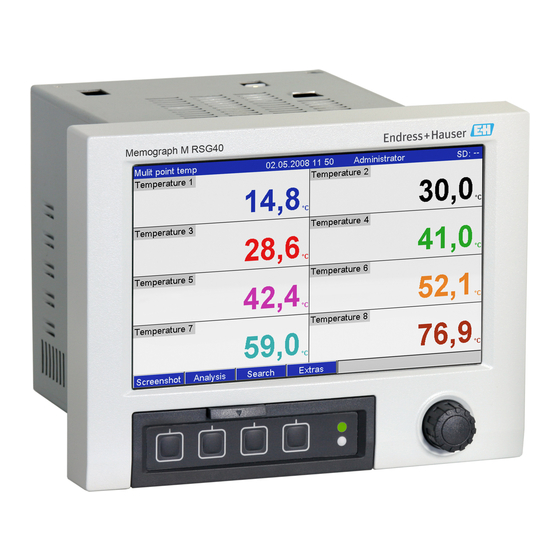

Graphic Data Manager RSG40
Memograph M
Batch software option
Additional functions for automatic batch analysis
Solutions
Services

Werbung

loading

Verwandte Anleitungen für Endress+Hauser Graphic Data Manager RSG40 Memograph M

Inhaltszusammenfassung für Endress+Hauser Graphic Data Manager RSG40 Memograph M

  • Seite 1 Products Solutions Services BA00267R/09/a2/02.15 71295833 Software GMU00xA, V2.11.xx Appendix to the Operating Instructions Graphic Data Manager RSG40 Memograph M Batch software option Additional functions for automatic batch analysis ; Page 2 < Page 19...
  • Seite 2 Graphic Data Manager...
  • Seite 3 Graphic Data Manager Inhaltsverzeichnis Allgemeine Beschreibung der Funktionalität..... . 4 Geräteeinstellung, Setup der Applikation ........5 Allgemeiner Leitfaden zur Programmierung .
  • Seite 4 Für alle Geräteausführungen verfügbar über: • Internet: www.endress.com/deviceviewer • Smartphone/Tablet: Endress+Hauser Operations App Definition der Chargenfunktion: Unter einer Charge versteht man in der Produktion die Gesamtheit sämtlicher Einheiten eines Produktes, die unter gleichen Bedingungen erzeugt, hergestellt oder verpackt wurden.
  • Seite 5 Graphic Data Manager Geräteeinstellung, Setup der Applikation Geräteeinstellung, Setup der Applikation Allgemeiner Leitfaden zur Programmierung Installieren und parametrieren Sie das Gerät zunächst wie in der Betriebsanleitung von Kapitel 1 bis Kapitel 6.4 beschrieben. Beachten Sie sämtliche Sicherheitshinweise! Nehmen Sie die zusätzlich notwendigen Einstellungen zum Chargenbetrieb vor (siehe folgende Kapitel).
  • Seite 6 Geräteeinstellung, Setup der Applikation Graphic Data Manager Menüpositionen Einstellbare Parameter Direct "Applikation - Access Code (Werkseinstellungen fett markiert) Chargenbetrieb" Port Über diesen Kommunikationsport wird eine Verbindung zu dem Auslese-PC hergestellt. 16055/000 Hinweis: Falls Ihr Netzwerk über eine Firewall geschützt ist, muss dieser Port unter Umständen frei- gegeben werden.
  • Seite 7 Graphic Data Manager Geräteeinstellung, Setup der Applikation Menüpositionen Einstellbare Parameter Direct "Applikation - Access Code (Werkseinstellungen fett markiert) Chargenbetrieb" Untermenü "Aus- Einstellungen für den Chargenausdruck (nur relevant, wenn ein Drucker am Gerät angeschlossen ist). druck" Hinweis: Nur Kanäle, die einer aktiven Charge zugeordnet sind, werden ausgedruckt, d.h. wenn im Setup unter "Applikation ->...
  • Seite 8 Geräteeinstellung, Setup der Applikation Graphic Data Manager Menüpositionen Einstellbare Parameter Direct "Applikation - Access Code (Werkseinstellungen fett markiert) Chargenbetrieb" Untermenü "Charge 1- Chargenspezifische Einstellungen. 4" Abb. 4: Setup - Applikation - Chargenbetrieb, Untermenü "Charge x" Beschreibung Geben Sie hier eine eindeutige Beschreibung für die Charge ein. 16060/000 bis (Sinnvoll, wenn mehrere Chargen parallel am Gerät betrieben wer- 16060/003...
  • Seite 9 Graphic Data Manager Geräteeinstellung, Setup der Applikation Menüpositionen Einstellbare Parameter Direct "Applikation - Access Code (Werkseinstellungen fett markiert) Chargenbetrieb" Chargennummer rücksetzen Wählen Sie den Digitaleingang aus, der die Chargennummer wie- 16068/000 bis nur bei "Chargennummer" - der auf ihren Vorgabewert zurücksetzt. 16068/003 "automatisch"...
  • Seite 10 Geräteeinstellung, Setup der Applikation Graphic Data Manager Setup - System - Signalauswertung (Alarmstatistik) Einstellungen, um Signalauswertungen für einstellbare Zeitbereiche / -zyklen zu erhalten sowie Funktion zum manuellen Rücksetzen der Signalauswertungen. HINWEIS Hier sind nur die für den Chargenbetrieb relevanten Einstellungen beschrieben. Alle anderen Funktionen der Signalauswertung siehe Betriebsanleitung.
  • Seite 11 Graphic Data Manager Geräteeinstellung, Setup der Applikation Setup - Applikation - Signal Gruppierung Einstellungen der Signal Gruppierungen für den Chargenbetrieb. HINWEIS Hier sind nur die für den Chargenbetrieb relevanten Einstellungen beschrieben. Alle anderen Funktionen der Signalauswertung siehe Betriebsanleitung. Abb. 7: Setup - Applikation - Signal Gruppierung - Gruppe x Menüpositionen Einstellbare Parameter...
  • Seite 12 Geräteeinstellung, Setup der Applikation Graphic Data Manager Handhabung im Betrieb 2.6.1 Das Menü "Charge" Im laufenden Betrieb wird in der Messwertdarstellung rechts oben für jede Charge ein eige- nes Symbol angezeigt. Ein grünes Symbol bedeutet, die Charge ist gestartet. Ein rotes Sym- bol bedeutet, die Charge ist gestoppt.
  • Seite 13 Graphic Data Manager Geräteeinstellung, Setup der Applikation 2.6.2 Starten/Beenden von Chargen Die Chargen werden • per Steuereingang (für jede Charge ein eigener Steuereingang) • per Bedienung am Gerät (Softkey-Taste 3 oder unter "Hauptmenü -> Charge") • per Vorwahlzähler • per Fernzugriff, d.h. per PC Bediensoftware oder OPC Server •...
  • Seite 14 Geräteeinstellung, Setup der Applikation Graphic Data Manager Darstellung und Ausdruck der Chargen in der PC-Software HINWEIS Um den Chargenausdruck durchzuführen, muss zunächst in der mitgelieferten PC- Software festgelegt werden, welche Kanäle angezeigt/ausgedruckt werden sollen (siehe Kap. 8 der Betriebsanleitung auf CD-ROM der PC-Software). Anschließend können Sie unter "Sonstiges ->...
  • Seite 15 Graphic Data Manager Fehlermeldungen und Störungsbehebung Beschreibung der Barcodes im Anhang: Barcode Code Funktion, Beschreibung START BATCH x Charge starten: Scannen des Barcodes startet die Charge. Hinweis: Bei aktivierter Benutzerverwaltung muss ein Anwender angemeldet sein, damit eine Charge gestartet wer- den kann.
  • Seite 16 Appendix Graphic Data Manager Appendix Batch 1 + 2 command sequences (Code 128): $ $ $ _ BAT CH_ 2 _ ST ART $ $ $ _ BAT CH_ 1 _ ST ART $ $ $ _ B A T C H _ 2 _ S T OP $ $ $ _ B A T C H _ 1 _ S T OP $ $ $ _ BAT CH_ 2 _ I D $ $ $ _ BAT CH_ 1 _ I D...
  • Seite 17 Graphic Data Manager Appendix Batch 3 + 4 command sequences (Code 128): $ $ $ _ BAT CH_ 4 _ ST ART $ $ $ _ BAT CH_ 3 _ ST ART $ $ $ _ B A T C H _ 4 _ S T OP $ $ $ _ B A T C H _ 3 _ S T OP $ $ $ _ BAT CH_ 4 _ I D $ $ $ _ BAT CH_ 3 _ I D...
  • Seite 18 Graphic Data Manager...
  • Seite 19 Graphic Data Manager Table of contents General description of the function . . 20 Device configuration, application setup ....... . . 20 General programming guidelines .
  • Seite 20 For detailed information, refer to the Operating Instructions and other documentation. Available for all device versions via: • Internet: www.endress.com/deviceviewer • Smart phone/Tablet: Endress+Hauser Operations App Definition of the batch function: A batch in production refers to the total of all units of a product, produced, manufactured or packed under the same conditions.
  • Seite 21 Graphic Data Manager Device configuration, application setup Setup - Application - Batch mode Required settings for batch mode. NOTICE Depending on the selected function, the device' s user interface adapts itself, so that each time only parameters that are required for safe unit functioning have to be checked/set. Fig.
  • Seite 22 Device configuration, application setup Graphic Data Manager "Application - Configurable parameters Direct Batch mode" access (factory settings are highlighted in bold) menu items code "Required inputs" Specify which data fields must be input before a batch can be started. A batch cannot be started until submenu the selected required fields have been input.
  • Seite 23 Graphic Data Manager Device configuration, application setup "Application - Configurable parameters Direct Batch mode" access (factory settings are highlighted in bold) menu items code "Printout" submenu Settings for batch printout (only relevant if device has printer connected). Note: Only channels which are assigned to an active batch are printed out, i.e. if "Batch x“ or "Assign all batches“...
  • Seite 24 Device configuration, application setup Graphic Data Manager "Application - Configurable parameters Direct Batch mode" access (factory settings are highlighted in bold) menu items code "Batch 1-4" submenu Batch-specific settings. Fig. 4: Setup - Application - Batch mode, "Batch x" submenu Description Enter a unique description for the batch here (recommended when 16060/000 to...
  • Seite 25 Graphic Data Manager Device configuration, application setup "Application - Configurable parameters Direct Batch mode" access (factory settings are highlighted in bold) menu items code Reset batch number Select the digital input that resets the batch number to its default 16068/000 to only if "Batch number"...
  • Seite 26 Device configuration, application setup Graphic Data Manager Setup - System - Signal analysis (alarm statistics) Setup in order to get signal analysis for a preset time range/cycle as well as the function to manually reset the signal analysis. NOTICE Only settings relevant for batch mode are described here. For all the other signal analysis functions, see the Operating Instructions.
  • Seite 27 Graphic Data Manager Device configuration, application setup Setup - Application - Signal groups Settings for signal groups for batch mode. NOTICE Only settings relevant for batch mode are described here. For all the other signal analysis functions, see the Operating Instructions. Fig.
  • Seite 28 Device configuration, application setup Graphic Data Manager Use during operation 2.6.1 "Batch" menu During operation, an individual symbol is displayed for each batch at the top, right in the measured value display. A green symbol indicates the batch has started. A red symbol indicates the batch has stopped.
  • Seite 29 Graphic Data Manager Device configuration, application setup • Preset counter • Remote access, i.e. using PC operating software or OPC server • Profibus or Modbus • Barcode reader An analysis is saved at the end of a batch. The analysis is displayed under "Main menu - Extras - Signal analysis".
  • Seite 30 Device configuration, application setup Graphic Data Manager Then, activate settings for the batch option under "Extras -> Program options -> Set-up" in the "Batch texts/print" register. Once you have made these settings, the batch reports for specific devices can be displayed and printed out under "Display ->...
  • Seite 31 Graphic Data Manager Error messages and troubleshooting Barcode Code Function, description BATCH x NAME Batch name: after the barcode is scanned, the batch name which identifies the batch can be scanned. Max. 30-digit. BATCH x NO Batch number: after the barcode is scanned, the batch number can be scanned. Max. 30-digit. Can also be generated by the device as an option.
  • Seite 32 Appendix Graphic Data Manager Appendix Batch 1 + 2 command sequences (code 128): $ $ $ _ BAT CH_ 2 _ ST ART $ $ $ _ BAT CH_ 1 _ ST ART $ $ $ _ B A T C H _ 2 _ S T OP $ $ $ _ B A T C H _ 1 _ S T OP $ $ $ _ BAT CH_ 2 _ I D $ $ $ _ BAT CH_ 1 _ I D...
  • Seite 33 Graphic Data Manager Appendix Batch 3 + 4 command sequences (code 128): $ $ $ _ BAT CH_ 4 _ ST ART $ $ $ _ BAT CH_ 3 _ ST ART $ $ $ _ B A T C H _ 4 _ S T OP $ $ $ _ B A T C H _ 3 _ S T OP $ $ $ _ BAT CH_ 4 _ I D $ $ $ _ BAT CH_ 3 _ I D...
  • Seite 34 Appendix...
  • Seite 35 Appendix...
  • Seite 36 www.addresses.endress.com...
