7.1.5 Netzwerkkabel am Raman Rxn2 anschließen
Die Netzwerkanschlüsse 1 und 2 des Rollwagens mit den Netzwerkkabeln an die Netzwerkanschlüsse 1 und 2
1.
auf dem Raman Rxn2 anschließen.
Kabel in einer Schlaufe verlegen, wie dargestellt an mehreren Punkten sichern und am Raman Rxn2 anschließen.
2.
Kabel in einer Schlaufe
verlegen und wie
dargestellt an zwei
Punkten mit Kabelbindern
sichern
7.1.6 Faserkabel am Raman Rxn2 anschließen
Fasern an elektrooptische (EO) Anschlüsse auf dem Raman Rxn2 anschließen.
1.
Fasern am Raman Rxn2 entlang zur Frontseite des Rollwagens verlegen.
2.
Mit den mitgelieferten Kabelbindern an den Zugentlastungsbügeln sichern.
3.
Fasern zur
Zugentlastung am
Rahmen verlegen
Rückwärtige Abdeckung montieren und verriegeln.
4.
24

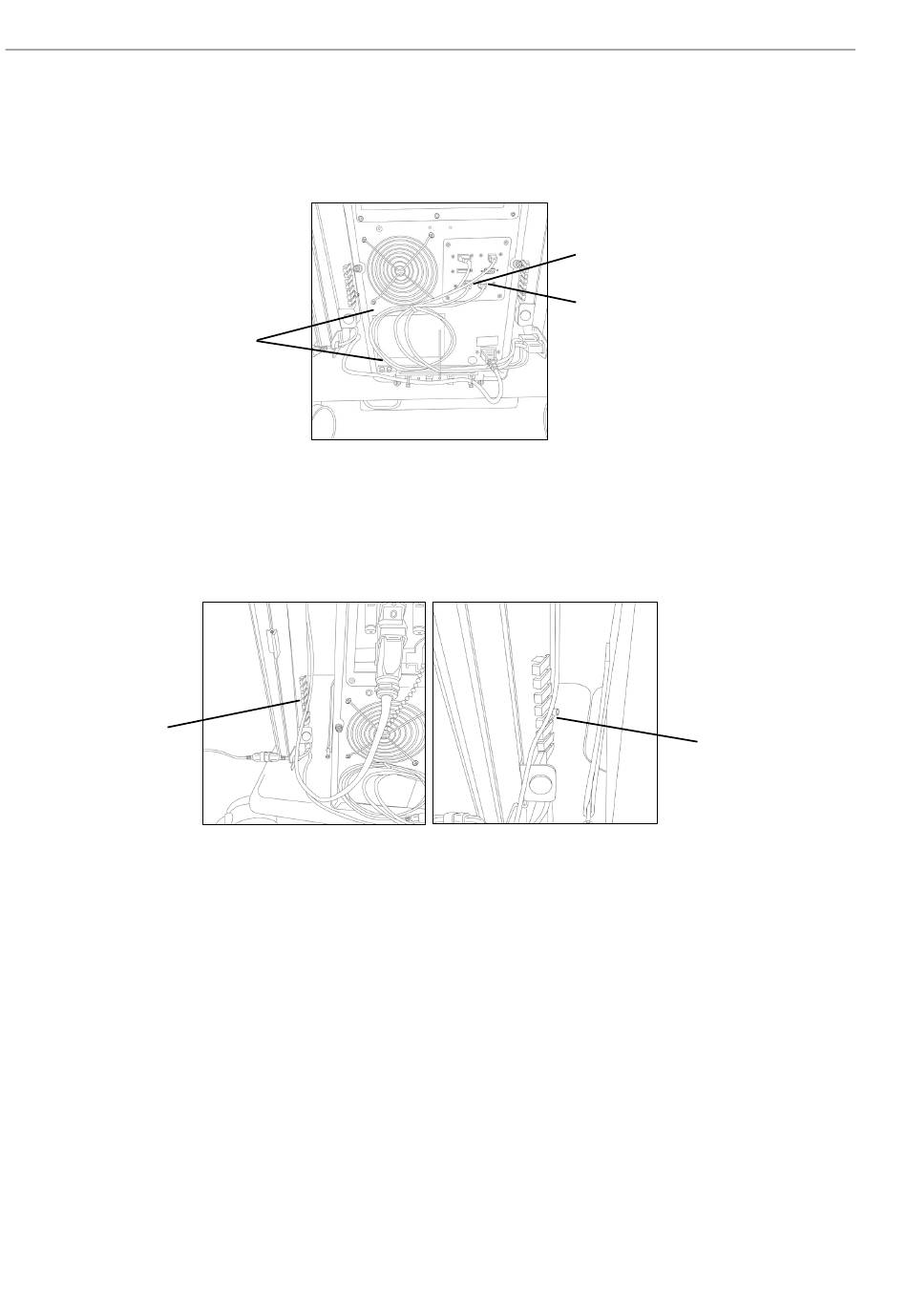

Abbildung 24. Netzwerk 1 und Netzwerk 2
Abbildung 25. Faserkabel
Raman Rxn2-Rollwagen
Netzwerk 1
Netzwerk 2
A0049086
Fasern mithilfe
der Kabelbinder
Zugentlastungs-
leiste sichern
A0049087
A0049088
an der
