Endress+Hauser RN42 Betriebsanleitung
Aktiver speisetrenner, 1 kanalig für 4 ... 20 ma, hart transparent mit 24 ... 230 v ac/dc sowie aktiv/passiv einund ausgang, optional mit sil und ex
Vorschau ausblenden
Andere Handbücher für RN42:
- Betriebsanleitung (32 Seiten) ,
- Kurzanleitung (17 Seiten) ,
- Technische information (12 Seiten)
Verwandte Anleitungen für Endress+Hauser RN42
Inhaltszusammenfassung für Endress+Hauser RN42

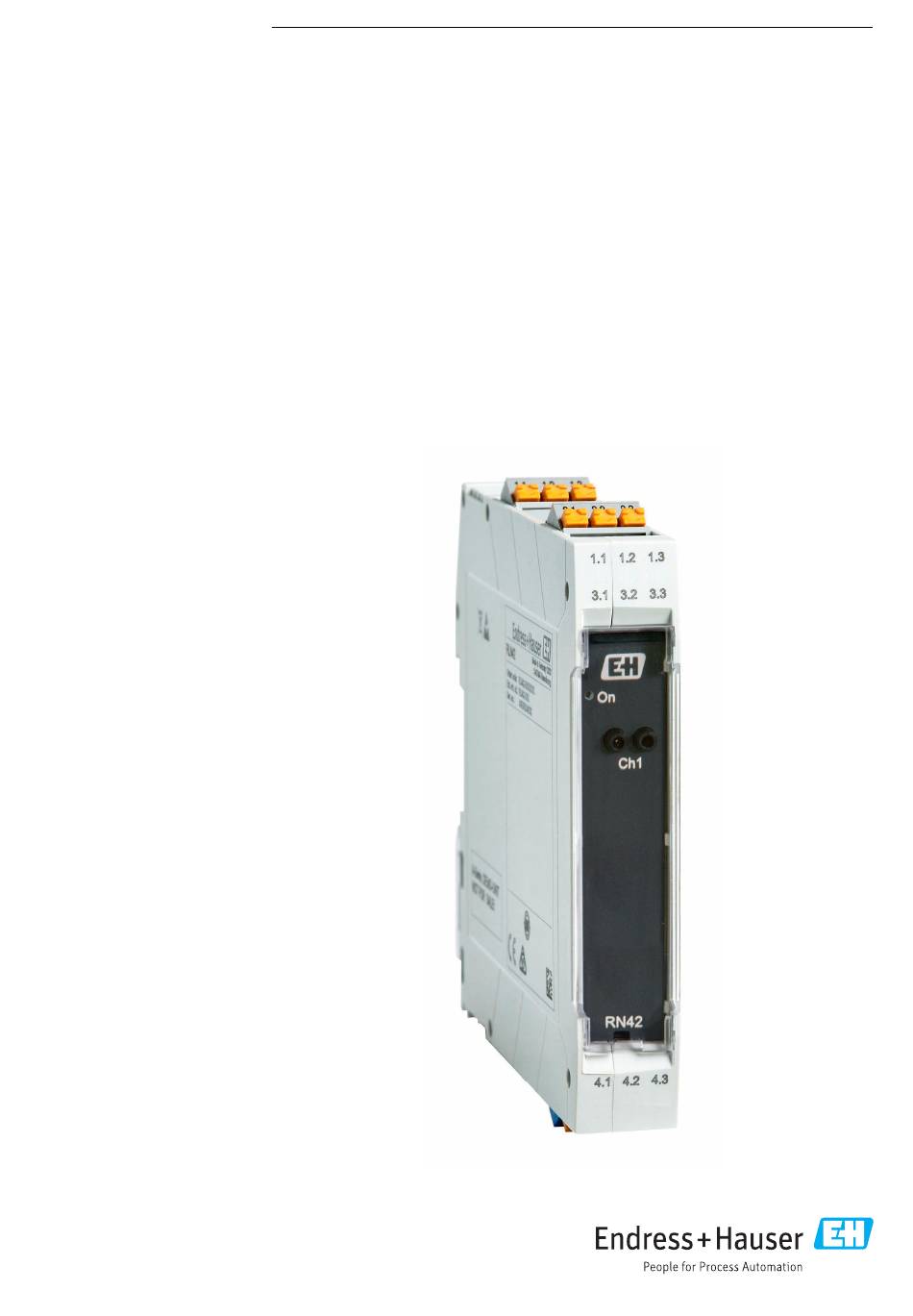

- Seite 1 Products Solutions Services BA02090K/09/DE/02.24-00 71663828 2024-06-21 Betriebsanleitung RN42 Aktiver Speisetrenner, 1 kanalig für 4 ... 20 mA, HART® transparent mit 24 ... 230 V sowie aktiv/passiv Ein- AC/DC und Ausgang, optional mit SIL und Ex...
-
Seite 2: Inhaltsverzeichnis
12.8 Konstruktiver Aufbau ....21 Produktbeschreibung RN42 ....6 12.9 Anzeige- und Bedienelemente RN42 . -
Seite 3: Hinweise Zum Dokument
RN42 Hinweise zum Dokument Hinweise zum Dokument Symbole 1.1.1 Warnhinweissymbole GEFAHR Bezeichnet eine unmittelbar drohende Gefahr. Wenn sie nicht gemieden wird, sind Tod oder schwerste Verletzungen die Folge. WARNUNG Bezeichnet eine möglicherweise drohende Gefahr. Wenn sie nicht gemieden wird, können Tod oder schwerste Verletzungen die Folge sein. -
Seite 4: Dokumentation
Eine Übersicht zum Umfang der zugehörigen Technischen Dokumentation bieten: • Device Viewer (www.endress.com/deviceviewer): Seriennummer vom Typenschild eingeben • Endress+Hauser Operations App: Seriennummer vom Typenschild eingeben oder Matrixcode auf dem Typenschild einscannen Im Download-Bereich der Endress+Hauser Internetseite (www.endress.com/downloads) sind folgende Dokumenttypen je nach Geräteausführung verfügbar:... -
Seite 5: Grundlegende Sicherheitshinweise
RN42 Grundlegende Sicherheitshinweise Grundlegende Sicherheitshinweise Anforderungen an das Personal Das Personal für Installation, Inbetriebnahme, Diagnose und Wartung muss folgende Bedingungen erfüllen: ‣ Ausgebildetes Fachpersonal: Verfügt über Qualifikation, die dieser Funktion und Tätig- keit entspricht. ‣ Vom Anlagenbetreiber autorisiert. ‣ Mit den nationalen Vorschriften vertraut. -
Seite 6: Produktsicherheit
Gehäuse mit einer geeigneten Schutzart nach IEC/EN 60529 einzu- bauen. • Das Gerät erfüllt die Funkschutzbestimmungen (EMV) für den industriellen Bereich. Produktbeschreibungen Produktbeschreibung RN42 3.1.1 Produktaufbau Speisetrenner 1-kanalig • Der Speisetrenner dient zur Übertragung und galvanischen Trennung von 0/4 … 20 mA/ HART Signalen. -
Seite 7: Warenannahme Und Produktidenti
(www.endress.com/deviceviewer): Alle Angaben zum Gerät und eine Übersicht zum Umfang der mitgelieferten Technischen Dokumentation werden angezeigt. • Seriennummer vom Typenschild in die Endress+Hauser Operations App eingeben oder mit der Endress+Hauser Operations App den 2-D-Matrixcode (QR-Code) auf dem Typen- schild scannen: Alle Angaben zum Gerät und zum Umfang der zugehörigen Technischen Dokumentation werden angezeigt. -
Seite 8: Montage
Montage RN42 Maximale relative Luftfeuchtigkeit: < 95 % Bei Lagerung und Transport das Gerät so verpacken, dass es zuverlässig vor Stößen und äußeren Einflüssen geschützt wird. Die Originalverpackung bietet optimalen Schutz. Bei Lagerung folgende Umgebungseinflüsse unbedingt vermeiden: • Direkte Sonneneinstrahlung •... -
Seite 9: Demontage Hutschienengerät
RN42 Elektrischer Anschluss A0041736 1 Montage auf Hutschiene 1. Die obere Hutschienen-Nut am oberen Ende der Hutschiene ansetzen. 2. Gerätefront in horizontale Lage nach unten senken, bis der Verriegelungsclip des Gerätes hörbar an der Hutschiene einrastet. 3. Mit einem leichten Ziehen am Gerät testen, ob es korrekt auf der Hutschiene mon- tiert ist. -
Seite 10: Spezielle Anschlusshinweise
Elektrischer Anschluss RN42 AWG 24-14 AWG 24-14 0,2 -2,5 mm ² 0,2 - ,5 mm ² (0,39") 7 mm (0,28") 0,5-0,6 Nm 5-7 lb In A0040201 3 Elektrischer Anschluss mittels Schraubklemmen (links) und Push-in Anschlussklemmen (rechts) VORSICHT Zerstörung von Teilen der Elektronik ‣... -
Seite 11: Verdrahtung Auf Einen Blick
RN42 Elektrischer Anschluss Verdrahtung auf einen Blick Output passive 24..230V AC/DC Output active HART HART 4.1 4.2 4.3 4.1 4.2 4.3 HART 1 . 1 1 . 2 1.1 1.2 Output active 24..230V AC/DC HART Output passive A0045153 4 Klemmenbelegung, oben: Versorgung oben;... -
Seite 12: Anschlusskontrolle
Sind alle Schraubklemmen gut angezogen, bzw. die Verbindungen der Push-in Anschlussklemmen geprüft? Bedienungsmöglichkeiten Anzeige- und Bedienelemente RN42 A0045155 5 Anzeige- und Bedienelemente, links: Versorgung oben; rechts: Versorgung unten (Option) Steckbare Schraub- oder Push-in Anschlussklemme LED grün "On" Spannungsversorgung Anschlussbuchsen zur HART Kommunikation (Kanal 1) Hutschienen-Clip für Tragschienenmontage... -
Seite 13: Inbetriebnahme
RN42 Inbetriebnahme Inbetriebnahme Installationskontrolle Vergewissern, dass alle Montage- und Anschlusskontrollen durchgeführt wurden, bevor das Gerät in Betrieb genommen wird. HINWEIS ‣ Vor Inbetriebnahme die Übereinstimmung der Versorgungsspannung mit den Angaben auf dem Typenschild vergleichen. Ein Nichtbeachten kann zur Beschädigung des Gerä- tes durch falsche Versorgungsspannung führen. -
Seite 14: Wartung Und Reinigung
Wartung und Reinigung RN42 Fehler Mögliche Ursache Behebung High-Alarm am Eingang Ausgangsbürde ist zu hoch (max. Reduzierung der Ausgangsbürde. kann am Ausgang nicht aus- Ausgangsbürde aktiv / passiv: siehe gegeben werden. Technische Daten) Passiv-Betrieb: externe Spannung am Externe Spannung am Ausgang korrekt Ausgang ist falsch angeschlossen anschließen. -
Seite 15: Entsorgung
RN42 Reparatur 11.4 Entsorgung Gemäß der Richtlinie 2012/19/EG über Elektro- und Elektronik-Altgeräte (WEEE) ist das Produkt mit dem abgebildeten Symbol gekennzeichnet, um die Entsorgung von WEEE als unsortierten Hausmüll zu minimieren. Gekennzeichnete Produkte nicht als unsortierter Hausmüll entsorgen, sondern zu den gültigen Bedingungen an den Herstel- ler zurückgeben. -
Seite 16: Technische Daten
RN42 Technische Daten 12.1 Arbeitsweise und Systemaufbau Produktbeschreibung RN42 Produktaufbau Speisetrenner 1-kanalig • Der Speisetrenner dient zur Übertragung und galvanischen Trennung von 0/4 … 20 mA/ HART Signalen. Das Gerät besitzt einen aktiven / passiven Stromeingang, an den ein 2- oder 4-Leiter Messumformer direkt angeschlossen werden kann. -
Seite 17: Energieversorgung
RN42 Technische Daten Maximale Bürde Passivbetrieb Rmax = (Uext - 4 V) / 0,022 A Externe Spannung Passivbetrieb Uext = 12 … 30 V übertragbare Kommunikationsprotokolle HART Ausfallsignal Leitungsbruch im Eingang Eingang 0 mA / Ausgang 0 mA Leitungskurzschluss im Eingang Eingang >... - Seite 18 Technische Daten RN42 Anschluss für Betrieb mit aktivem Ausgang: 1. + mit 3.1 verbinden. 2. - mit 3.2 verbinden Die Umschaltung der Betriebsart erfolgt automatisch. Anschluss für Betrieb mit passivem Ausgang: 1. + mit 3.2 verbinden. 2. - mit 3.1 verbinden ...
-
Seite 19: Leistungsmerkmale
RN42 Technische Daten Klemmenausführung Leitungsausführung Leitungsquerschnitt Starr oder flexibel 0,2 … 2,5 mm² (24 … 14 AWG) Schraubklemmen (Abisolierlänge = 7 mm (0,28 in) Anzugsdrehmoment: minimal 0,5 Flexibel mit Aderendhülsen (mit Nm/maximal 0,6 Nm 0,25 … 2,5 mm² (24 … 14 AWG) oder ohne Kunststoffhülse) -
Seite 20: Umgebung
Technische Daten RN42 Zur Endabstützung des Gerätes werden Endhalter (Typ "WEW 35/1" oder gleichwertig) auf der Hutschiene empfohlen. Bei der Installation mehrerer Geräte nebeneinander ist zu beachten, dass die maxi- male Seitenwandtemperatur der einzelnen Geräte von 80 °C (176 °F) nicht überschrit- ten wird. -
Seite 21: Konstruktiver Aufbau
RN42 Technische Daten • Maximale Messabweichung < 1% vom Messbereichsendwert • Starke, impulsartige EMV-Störungen können zu kurzzeitigen (< 1 s) Abweichungen des Ausgangssignals (≥ ±1 %) führen • Störfestigkeit nach IEC/EN 61326-Serie, Anforderung Industrieller Bereich • Störaussendung nach IEC/EN 61326-Serie (CISPR 11) Gruppe 1 Klasse A Diese Einrichtung ist nicht dafür vorgesehen, in Wohnbereichen verwendet zu wer-... -
Seite 22: Anzeige- Und Bedienelemente Rn42
• Je nach Gerät: Direkte Eingabe von messstellenspezifischen Angaben wie Messbe- reich oder Bediensprache • Automatische Überprüfung von Ausschlusskriterien • Automatische Erzeugung des Bestellcodes mit seiner Aufschlüsselung im PDF- oder Excel-Ausgabeformat • Direkte Bestellmöglichkeit im Endress+Hauser Onlineshop 12.11 Zubehör Aktuell verfügbares Zubehör zum Produkt ist über www.endress.com auswählbar: 1. -
Seite 23: 12.12 Zertifikate Und Zulassungen
• Je nach Gerät: Direkte Eingabe von messstellenspezifischen Angaben wie Messbereich oder Bediensprache • Automatische Überprüfung von Ausschlusskriterien • Automatische Erzeugung des Bestellcodes mit seiner Aufschlüsselung im PDF- oder Excel-Ausgabeformat • Direkte Bestellmöglichkeit im Endress+Hauser Onlineshop Der Konfigurator steht unter www.endress.com auf der jeweiligen Produktseite zur Verfü- gung: 1. -
Seite 24: Anhang Systemübersicht Rn
Trennverstärkern Packungsbeilagen der entsprechenden Produkte beachten. 13.1.2 Einspeiseoptionen RN4x Series (24 … 230 V) Die Speisetrenner RN42 und NAMUR-Trennschaltverstärker RLN42 sind mit einem erwei- terten Versorgungsspannungsbereich von 24 … 230 V erhältlich. Diese Module wer- AC/DC den ausschließlich einzeln über die Klemmen am Gerät versorgt und eignen sich nicht für die Versorgung durch den Tragschienen-Busverbinder. - Seite 25 RN42 Anhang Systemübersicht RN Series In der Anlagen- und Prozesstechnik bzw. durch Messgeräte von Endress+Hauser werden dabei typischerweise folgende Größen gemessen: • Temperatur • Druck • Füllstand • Durchflussmenge • Analysewerte (z. B. Trübung, Leitfähigkeit, pH …) In der Steuerung (PLC/SPS) werden diese Analogsignale ausgewertet, die Signale können in einem „Zielgerät“...
- Seite 26 Die Speisetrenner übernehmen mehrere Funktionen. Neben der galvanischen Signaltren- nung und proportionalen Übertragung der analogen 0/4-20 mA Signale versorgen sie angeschlossene Sensoren. Die RN42 sind HART-Transparent, übertragen also z. B. auch die vom PMP71B übermittelte HART-Information. Über die frontseitigen HART- Anschlüsse können die HART-Signale abgegriffen werden oder es lassen sich angeschlos-...
- Seite 27 RN42 Anhang Systemübersicht RN Series Power supply 24 - 230 V AC/DC P300 RN42 Output Input (active) (passive) 0/4…20 mA 0/4…20 mA Commubox FXA195 A0045918 12 Durchflussmessung im explosionsgeschützten Bereich mit einem Speisetrenner RN42 Endress+Hauser...
- Seite 28 *71663828* 71663828 www.addresses.endress.com...
