Raman Rxn2-Rollwagen
7

Inbetriebnahme

7.1 Rollwagen für integrierte Raman Rxn2-Analysatoren
7.1.1

Touchscreen installieren

Touchscreen mithilfe der im Lieferumfang des Touchscreens enthaltenen Schrauben an der VESA-Halterung am
1.
Monitorständer montieren.
Möglicherweise ist es einfacher, zuerst die VESA-Halterung vom Monitorständer abzumontieren, am
2.
Touchscreen anzubringen und dann wieder am Monitorständer zu montieren. VESA-Halterung entfernen:
VESA-Halterung mit einem 3/32in.-Innensechskantschlüssel vom Monitorständer lösen.
o
VESA-Halterung nach oben schieben, um sie vom Monitorständer abzunehmen.
o
Wenn die VESA-Halterung abgenommen wurde, Halterung wieder am Monitorständer montieren. Mit einem
3.
3/32in.-Innensechskantschlüssel sichern.
VGA (Video Graphics Array)-, USB- und Gleichstromkabel am Touchscreen anschließen.
4.
VGA-Rändelschrauben festziehen.
5.
Endress+Hauser

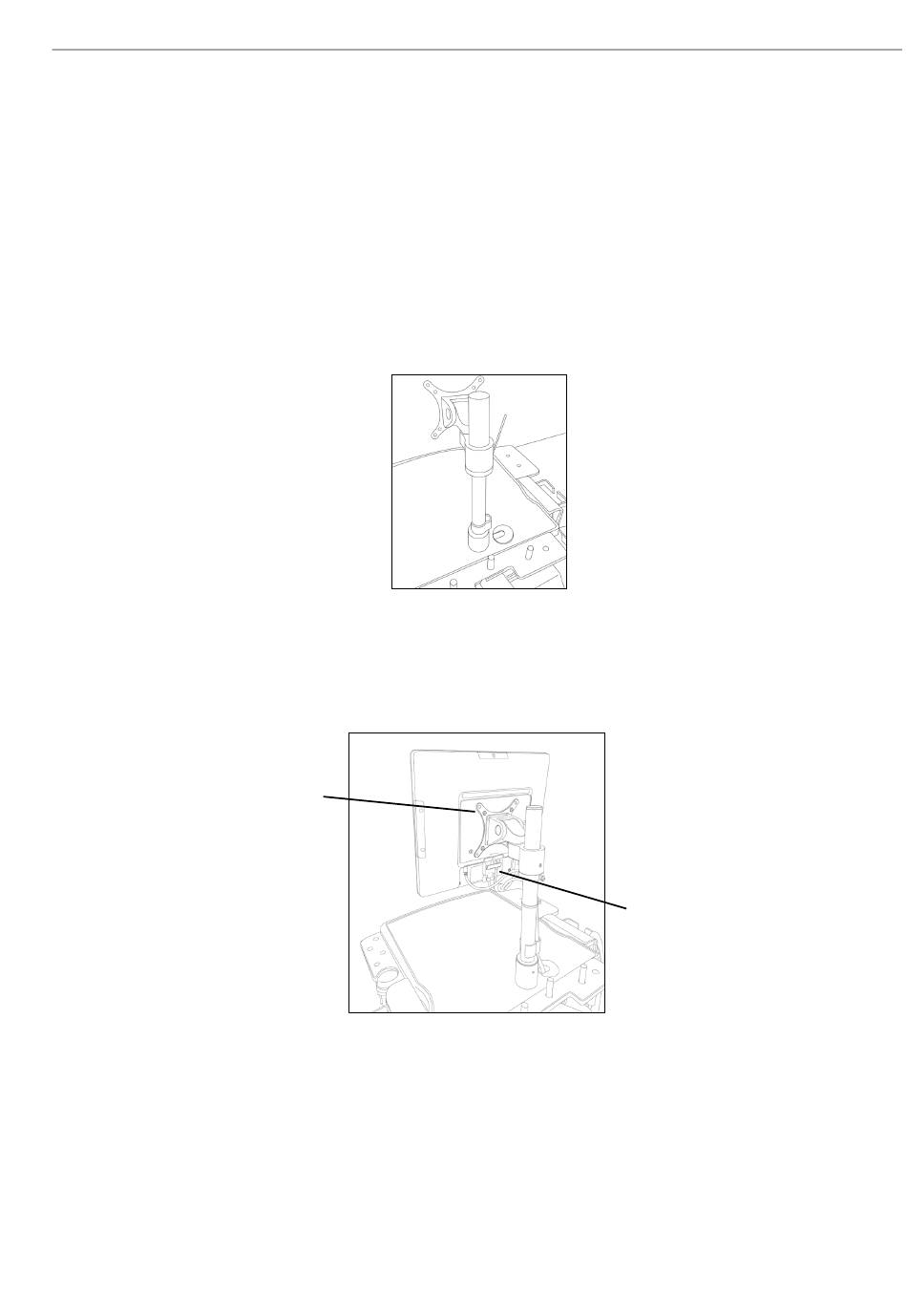

Abbildung 17. VESA-Halterung
Mit dem
Touchscreen
mitgelieferte
Montage-
schrauben
Abbildung 18. Monitorhalterung
A0049077
Netzkabel für
Touchscreen,
Video- und
USB-Kabel
A0049079
