Raman Rxn2-Rollwagen
7.2.6 AC-Netzkabel am Raman Rxn2 anschließen
Kabel am Raman Rxn2 anschließen und wie in der Abbildung gezeigt an zwei Punkten mit den mitgelieferten
Kabelbindern sichern. Hierzu Kabelbinderhalterungen an der Zugentlastungsleiste entsprechend drehen.
7.2.7 USB- und Ethernet-Kabel am RamanRxn2 anschließen
Kabel zwischen Lüfterabdeckung und unterer Zugentlastungsleiste in einer Schlaufe verlegen und am RamanRxn2
anschließen; dabei an verschiedenen Punkten wie dargestellt sichern.
Überschüssige
Kabellänge in einer
Schlaufe verlegen
und an der
Lüfterabdeckung
sowie der unteren
Zugentlastungs-
leiste sichern
7.2.8 Faserkabel am RamanRxn2 anschließen
Kabel mithilfe der Kabelbinder an der mittleren Zugentlastung sichern, um eine korrekte Zugentlastung
1.
der einzelnen Glasfaserkabelabzweige an den Faserkanalanschlüssen (FC) sicherzustellen.
FC-Fasern und Verriegelungsstecker am RamanRxn2 anschließen.
2.
Fasern am RamanRxn2 entlang zur Frontseite des Rollwagens verlegen.
3.
Mit den Kabelbindern an den Zugentlastungsbügeln an den Pfosten des Wagenrahmens befestigen.
4.
Endress+Hauser

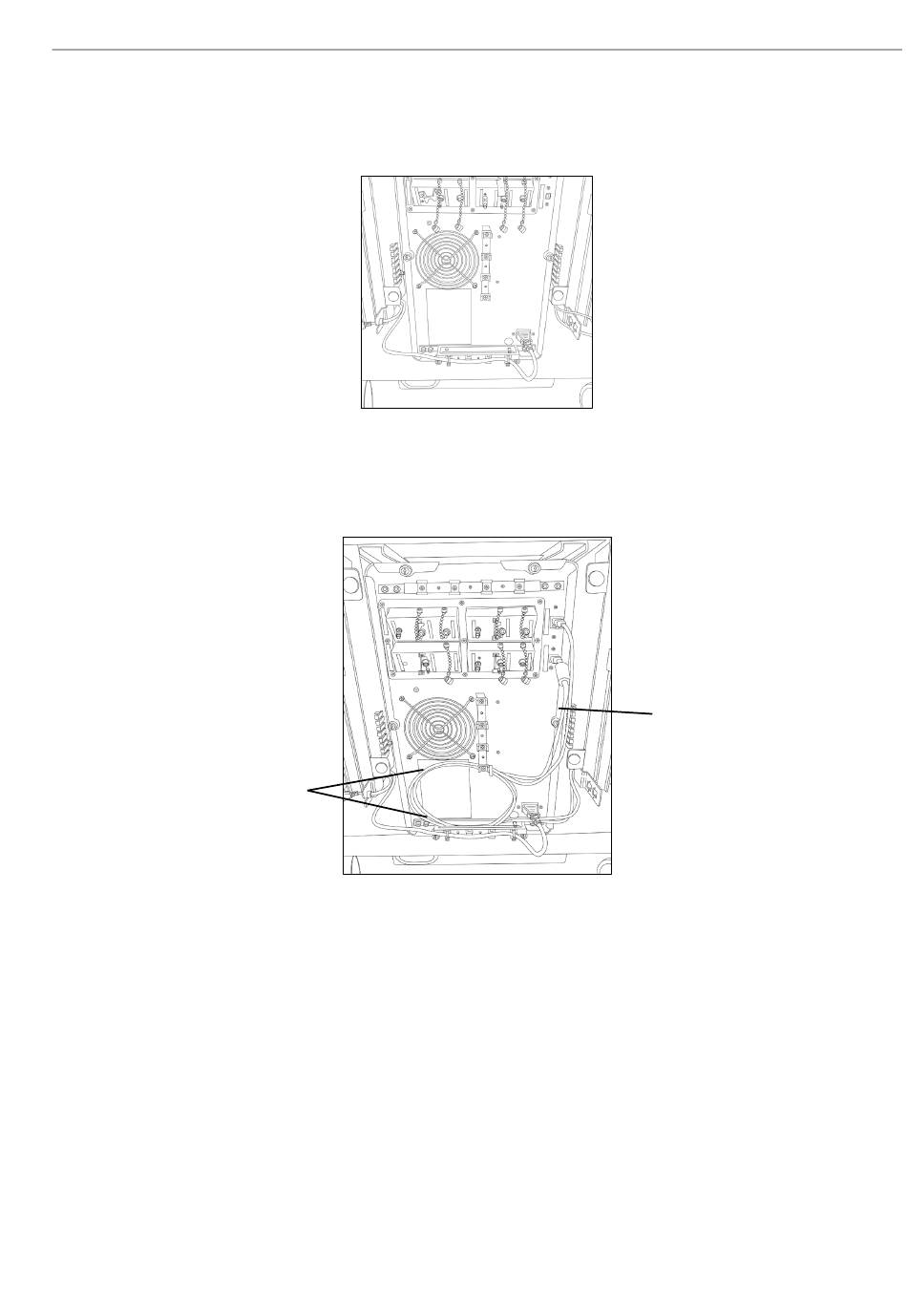

Abbildung 32. Netzstrom
Abbildung 33. USB-Kabel des Analysators
A0049095
Kabel mit
Kabelbindern
zusammen-
binden und
sichern
A0049096
