5.1.5 Rückwärtige Rollwagenabdeckung montieren
Räder feststellen.
1.
Basis der Abdeckung auf der Basis des Rollwagens absetzen.
2.
Sicherstellen, dass sich die Seiten der Abdeckung außerhalb der kleinen Laschen befinden, die im Boden des
3.
Rahmens sitzen.
Die Kugelbolzen der Abdeckung auf die Ösen im Rahmen ausrichten.
4.
Sicherstellen, dass
sich die Seiten der
Abdeckung
außerhalb der
Rahmenflansche
befinden
Auf beiden Seiten fest drücken, damit alle vier Ösen vollständig einrasten. Darauf achten, dass zwischen den
5.
Seiten der Abdeckung und den Pfosten des Wagenrahmens auf beiden Seiten ein gleichmäßiger Spalt besteht.
Verriegelungen einrasten lassen.
6.
5.1.6

Schublade der mittleren Ablage des Rollwagens

Der Rollwagen wird mit verschiedenen Zubehörteilen ausgeliefert, die für Montage und Inbetriebnahme erforderlich
sind und sich in der Schublade der mittleren Ablage befinden.
• Spanngurt für Analysator.
• Kabelbinder, Paket mit 100 Stück.
• Drei Meter langes Netzkabel (nur bei Verkäufen in den USA).
• Montageschrauben und Unterlegscheiben für Probenkammer.
• Nur für nicht integrierte Konfiguration:
Adapterkabel für Dell-Laptop-Netzteil.
o
Schrauben für VESA-Halterung für Raman RunTime-HMI.
o
18

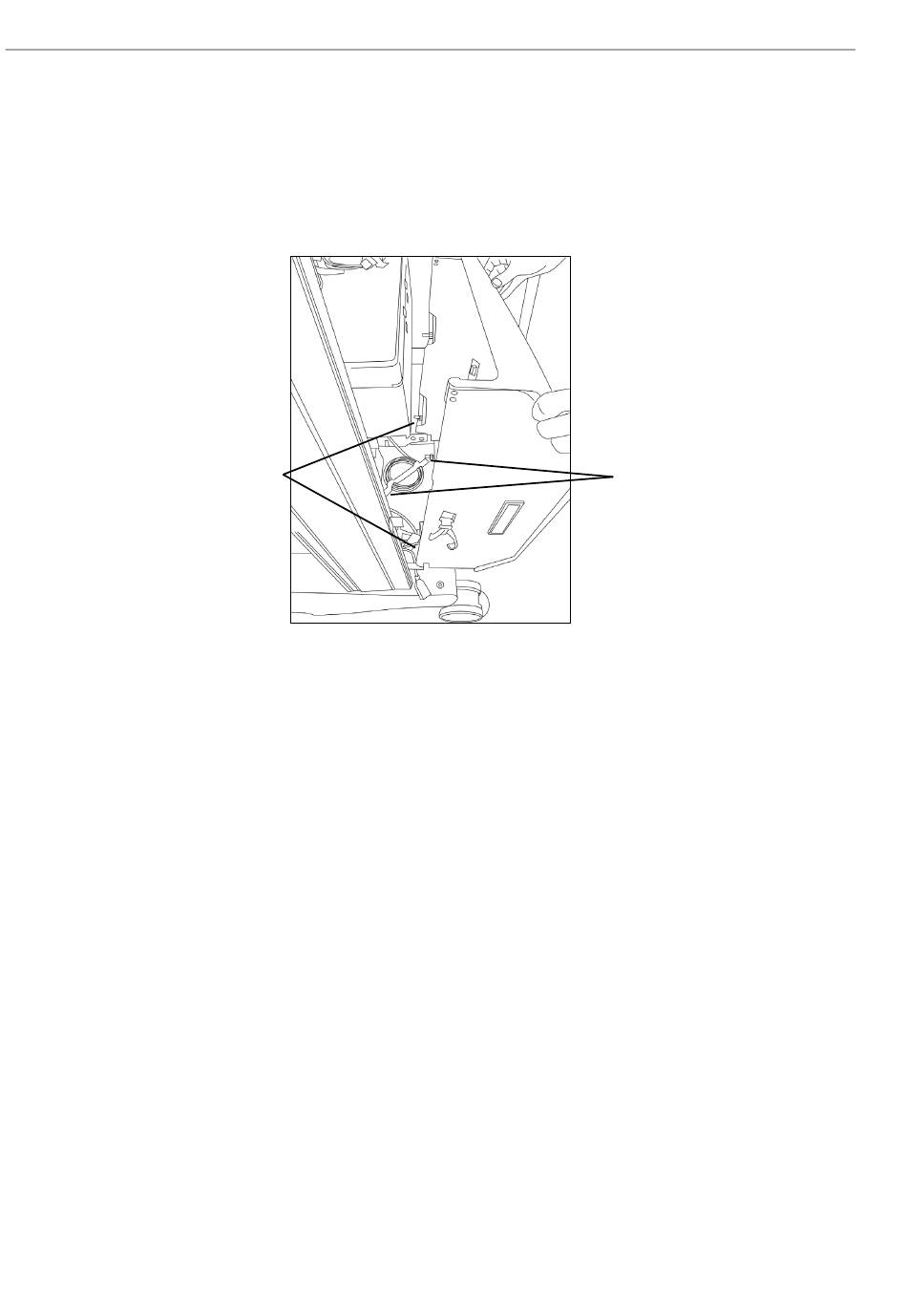

Abbildung 13. Montage der rückwärtigen Abdeckung
Raman Rxn2-Rollwagen
Kugelbolzen an
4 Stellen auf die
Ösen ausrichten
A0049072
