Endress+Hauser Raman Rxn2 Betriebsanleitung Seite 31

Raman Rxn2-Rollwagen

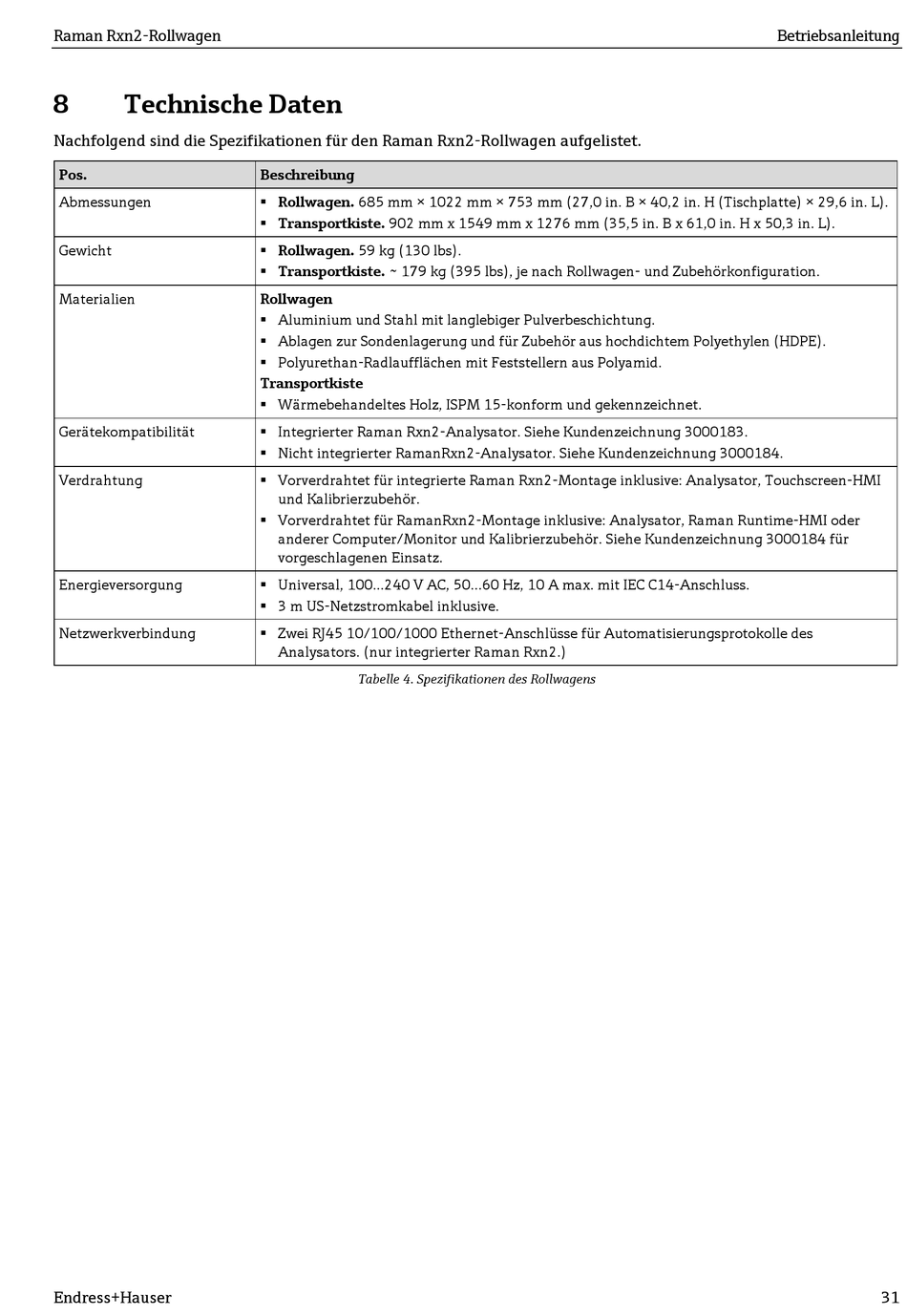

8 Technische Daten
Nachfolgend sind die Spezifikationen für den Raman Rxn2-Rollwagen aufgelistet.
Pos.
Abmessungen
Gewicht
Materialien
Gerätekompatibilität
Verdrahtung
Energieversorgung
Netzwerkverbindung
Endress+Hauser
Beschreibung
 Rollwagen. 685 mm × 1022 mm × 753 mm (27,0 in. B × 40,2 in. H (Tischplatte) × 29,6 in. L).
 Transportkiste. 902 mm x 1549 mm x 1276 mm (35,5 in. B x 61,0 in. H x 50,3 in. L).
 Rollwagen. 59 kg (130 lbs).
 Transportkiste. ~ 179 kg (395 lbs), je nach Rollwagen- und Zubehörkonfiguration.
Rollwagen
 Aluminium und Stahl mit langlebiger Pulverbeschichtung.
 Ablagen zur Sondenlagerung und für Zubehör aus hochdichtem Polyethylen (HDPE).
 Polyurethan-Radlaufflächen mit Feststellern aus Polyamid.
Transportkiste
 Wärmebehandeltes Holz, ISPM 15-konform und gekennzeichnet.
 Integrierter Raman Rxn2-Analysator. Siehe Kundenzeichnung 3000183.
 Nicht integrierter RamanRxn2-Analysator. Siehe Kundenzeichnung 3000184.
 Vorverdrahtet für integrierte Raman Rxn2-Montage inklusive: Analysator, Touchscreen-HMI
und Kalibrierzubehör.
 Vorverdrahtet für RamanRxn2-Montage inklusive: Analysator, Raman Runtime-HMI oder
anderer Computer/Monitor und Kalibrierzubehör. Siehe Kundenzeichnung 3000184 für
vorgeschlagenen Einsatz.
 Universal, 100...240 V AC, 50...60 Hz, 10 A max. mit IEC C14-Anschluss.
 3 m US-Netzstromkabel inklusive.
 Zwei RJ45 10/100/1000 Ethernet-Anschlüsse für Automatisierungsprotokolle des
Analysators. (nur integrierter Raman Rxn2.)
Tabelle 4. Spezifikationen des Rollwagens
Betriebsanleitung
31
