Raman Rxn2-Rollwagen
5.1.7

Leistungsverteilung Rollwagen

Unter der unteren Rollwagenablage befindet sich ein Verteilerschrank. Der Verteilerschrank enthält eine
Steckerleiste für die AC-Leistungsverteilung und die Spannungsversorgung des integrierten Raman Rxn2-
Touchscreens. Der Schrank wird mithilfe einer Rändelschraube geöffnet, die sich an der Vorderkante des Schranks
befindet und um eine Viertelumdrehung gedreht wird.
Anschluss
Rxn2
Netzteil für
Touchscreen
Anschluss
Rxn2
HMI-
Netzteil
Endress+Hauser

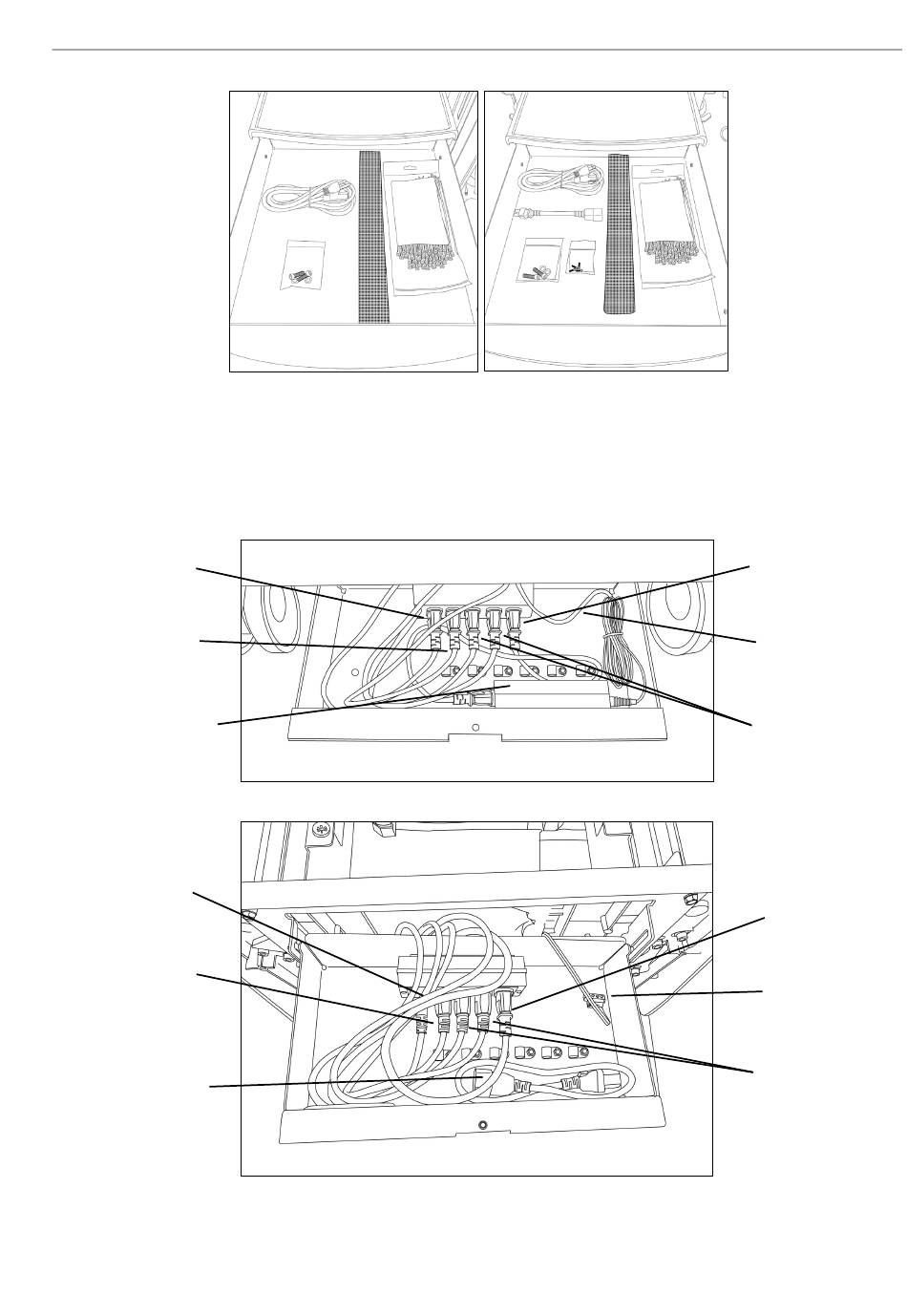

Abbildung 14. Inhalt der Schublade für integrierte und nicht integrierte Konfiguration
Abbildung 15. Leistungsverteilung Rollwagen für integrierte Konfiguration
Abbildung 16. Leistungsverteilung Rollwagen für nicht integrierte Konfiguration
Betriebsanleitung
A0049073
A0049074
Touchscreen
Gleichstrom
anschluss
für
Touchscreen
Mittlere
Ablage
A0049075
Monitor
HMI-
Gleichstrom
anschluss
Mittlere
Ablage
A0049076
19
