7.2 Rollwagen für nicht integrierte RamanRxn2-Analysatoren
7.2.1 Montage der Raman RunTime-HMI
HMI mit den mit der HMI mitgelieferten Schrauben an der VESA-Halterung am Monitorständer montieren.
1.
Clip, mit dem das DC-Netzkabel unter der oberen Ablage befestigt ist, lösen.
2.
DC-Netzkabel sowie das USB- und Ethernet-Kabel des Analysators durch die Kabeldurchführung in der oberen
3.
Ablage und am Monitorständer nach oben führen. Kabel mit den mitgelieferten Kabelbindern am Monitor-
ständer sichern.
DC-Netzkabel, USB- und Ethernet-Kabel des Analysators gemäß Etikett auf der Rückseite der HMI an der HMI
4.
anschließen. DC-Netzkabel mit einem Schlitzschraubendreher an der HMI sichern.
HMI-Netzteil im Verteilerkasten unter dem Rollwagen montieren.
5.
Netzteil so in der unteren rechten Ecke des Verteilerkastens unterbringen, dass der AC-Netzstromanschluss
o
nach links zeigt.
AC-Netzkabel mit größerem Durchmesser vom rechten Ende der Steckerleiste abziehen.
o
Mitgeliefertes 0,6 m langes AC-Netzkabel am rechten Ende der Steckerleiste an der Stelle anschließen, an
o
der zuvor das entfernte Netzkabel angeschlossen war.
0,6 m langes AC-Netzkabel am Netzteil der HMi anschließen.
o
26

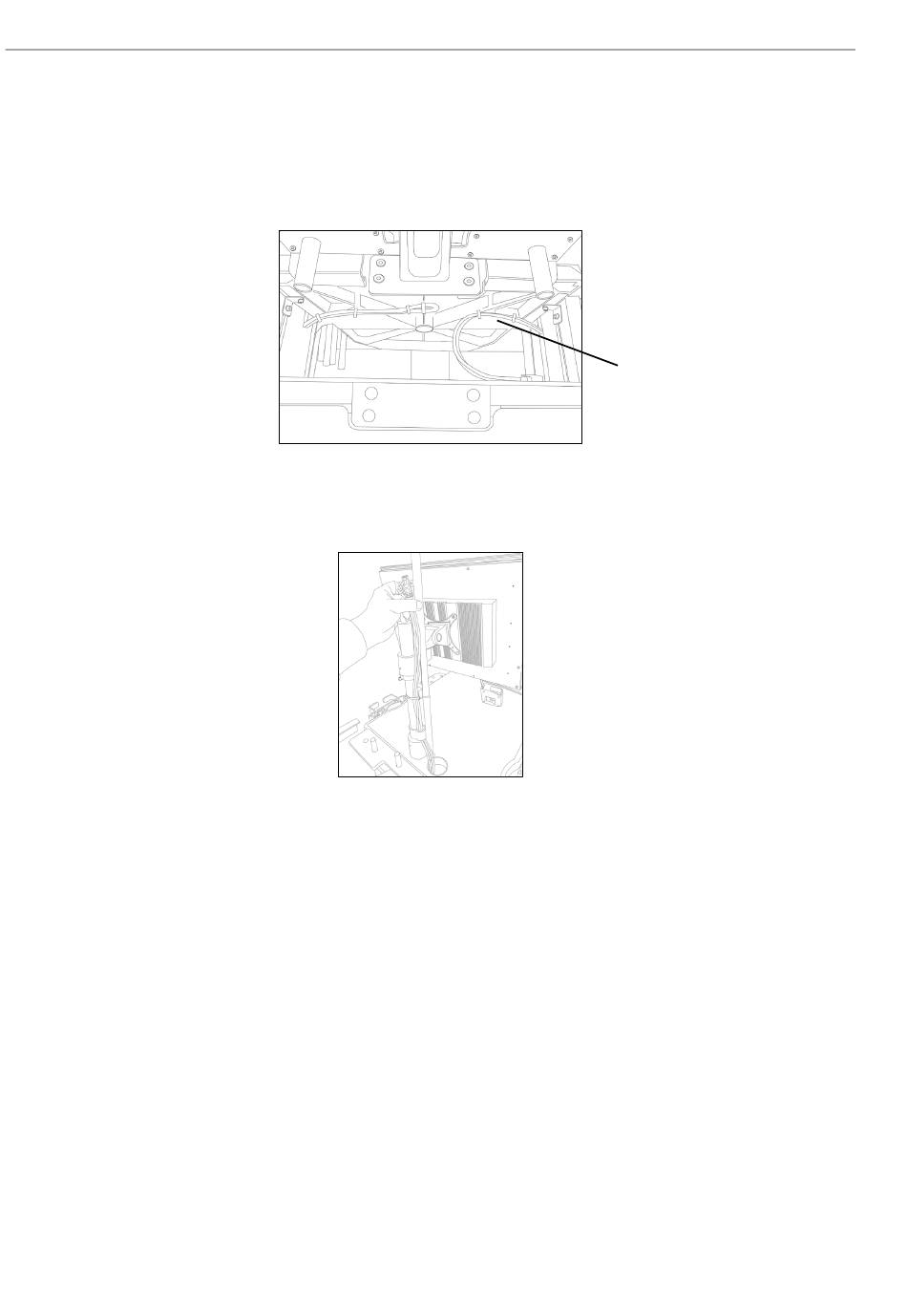

Abbildung 28. DC-Netzkabel der HMI
Abbildung 29. HMI-Kabel verlegen
Raman Rxn2-Rollwagen
DC-
Netzkabel
der HMI
A0049091
A0049092
