7.1.3 AC-Netzkabel am Raman Rxn2 anschließen
Netzkabel am Raman Rxn2 anschließen und wie in der Abbildung gezeigt an zwei Punkten mit den mitgelieferten
Kabelbindern sichern. Hierzu Kabelbinderhalterungen an der Zugentlastungsleiste entsprechend drehen.
7.1.4 Touchscreen-Video und USB
Video- und USB-Kabel zwischen der Zugentlastungsleiste und der Lüfterabdeckung in einer Schlaufe verlegen und
wie in der Abbildung gezeigt am Raman Rxn2 anschließen; dabei die Kabel wie dargestellt an mehreren Punkten mit
Kabelbindern sichern.
Überschüssige
Kabellänge in einer
Schlaufe verlegen und
an der Lüfter-
abdeckung sowie
der unteren
Zugentlastungsleiste
sichern
Endress+Hauser

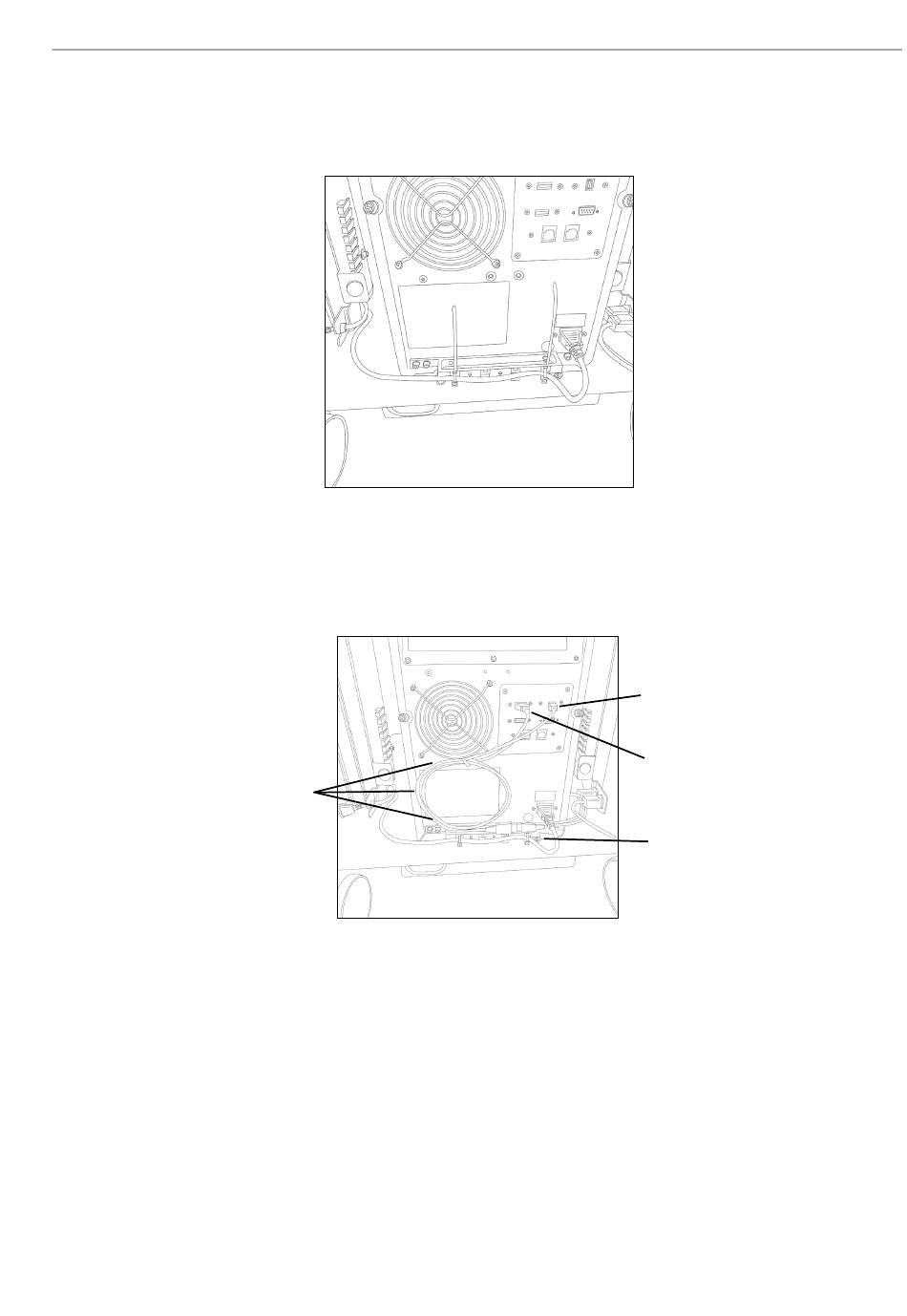

Abbildung 22. Raman Rxn2-Kabel
Abbildung 23. Touchscreen und USB
Betriebsanleitung
A0049084
Touchscreen-Video
Touchscreen-USB
Video/USB-
Verlängerungs-
stücke an der
Zugentlastungs-
schiene sichern
A0049085
23
