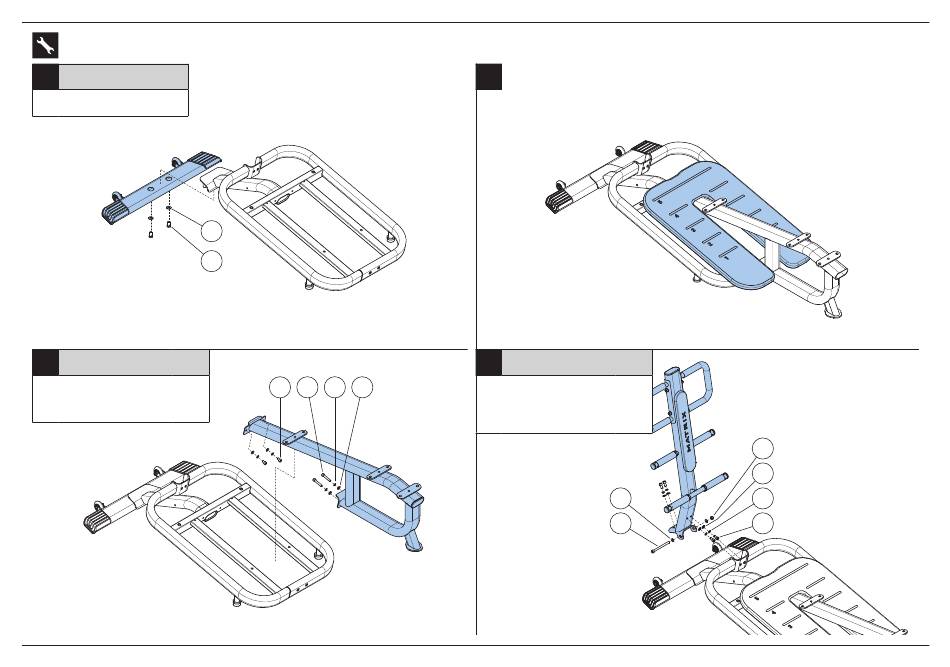

MONTAJE
1
Piezas de tornillería Cantidad
Z01 Arandela plana (M12) 2
Z02 Perno (M12x25L) 2
Z01
Z02
2
Piezas de tornillería Cantidad
Z03 Perno (M10x20L) 2
Z12 Perno (M10x60L) 2
Z09 Arandela plana (M10) 4
Z10 Arandela de presión (M10) 4
Z03 Z12 Z10 Z09
ESPAÑOL
3
4
Piezas de tornillería Cantidad
Z03 Perno (M10x20L) 4
Z09 Arandela plana (M10) 6
Z10 Arandela de presión (M10) 4
Z13 Perno (M10x125L) 1
Z14 Tuerca (M10) 1
Z09
Z13
37
Z14
Z09
Z10
Z03
