Matrix STRETCH PLATFORM Bedienungsanleitung Seite 19

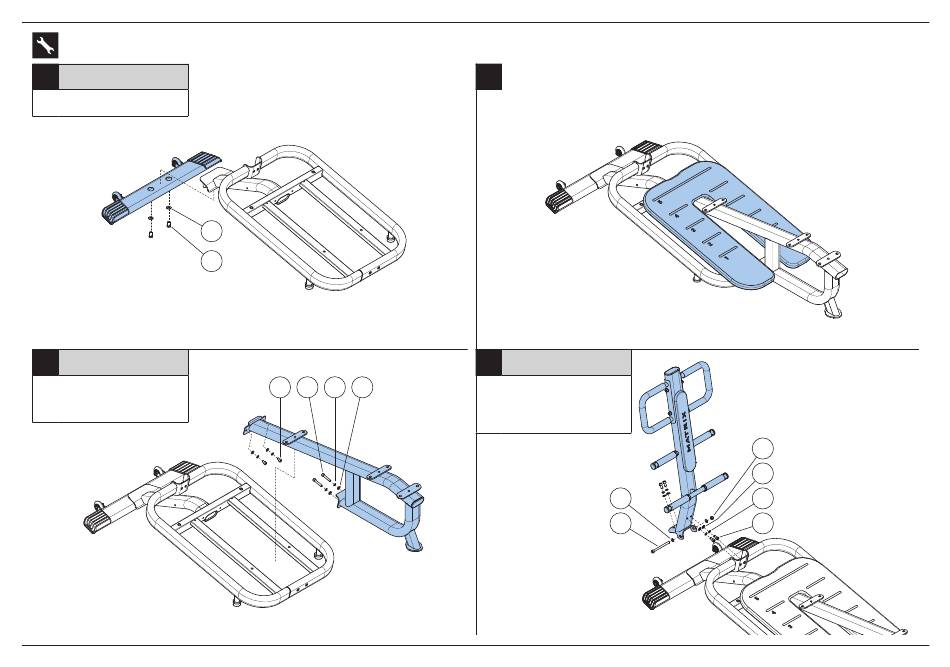

MONTAGE
1
Bevestigingsmateriaal Aant.
Z01 Vlakke sluitring (M12) 2
Z02 Bout (M12x25L) 2
Z01
Z02
2
Bevestigingsmateriaal Aant.
Z03 Bout (M10x20L) 2
Z12 Bout (M10x60L) 2
Z09 Vlakke sluitring (M10) 4
Z10 Veerring (M10) 4
NEDERLANDS
Z03 Z12 Z10 Z09
3
4
Bevestigingsmateriaal Aant.
Z03 Bout (M10x20L) 4
Z09 Vlakke sluitring (M10) 6
Z10 Veerring (M10) 4
Z13 Bout (M10x125L) 1
Z14 Moer (M10) 1
Z09
Z13
19
Z14
Z09
Z10
Z03
