Verwandte Anleitungen für Matrix TOUCH

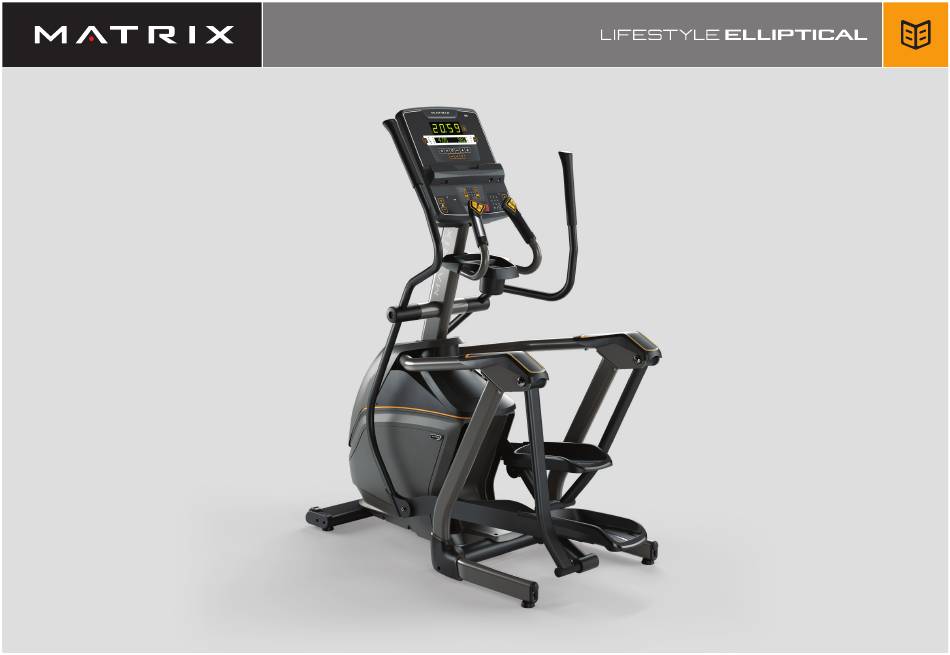

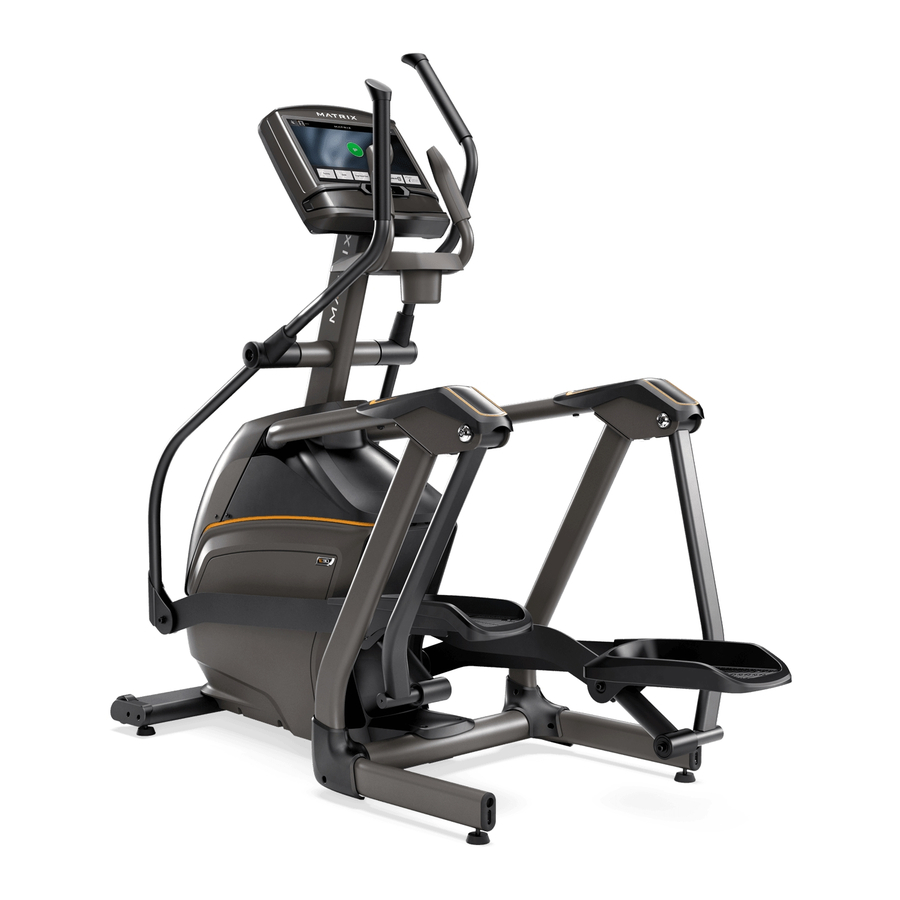

Inhaltszusammenfassung für Matrix TOUCH
- Seite 2 ENGLISH DEUTSCH NEDERLANDS DANSK FRANÇAIS ESPAÑOL ITALIANO ΕΛΛΗΝΙΚΆ POLSKI PORTUGUÊS РУССКИЙ...
-
Seite 3: Important Precautions
IMPORTANT PRECAUTIONS SAVE THESE INSTRUCTIONS When using Matrix exercise equipment, basic precautions should always be followed, including the following: Read all instructions before using this equipment. It is the responsibility of the owner to ensure that all users of this equipment are adequately informed of all warnings and precautions. -
Seite 4: Power Requirements
For units with an integrated TV (Touch), the TV power requirements are included in the unit. An RG6 quad shield coaxial cable with ‘F Type’ compression fittings on each end will need to be connected to the cardio unit and the video source. -
Seite 5: Product Specifications
(L x W x H)* 68.7” x 28.7” x 69.2” * Ensure a minimum clearance width of 0.6 meters (24”) for access to and passage around MATRIX equipment. Please note, 0.91 meters (36”) is the ADA recommended clearance width for individuals in wheelchairs. - Seite 6 ENGLISH ASSEMBLY Hardware Bolt (35-20mm) Hardware Bolt Flat Washer Pre-installed Hardware Hardware Flat Washer (25mm) Screw Torque Value Flat Washer (19mm) Bolt 40 Nm / 29 ft-lb Spring Washer Screw Bolt (20mm) LCB Communication Extension Power Wire Heart Rate Wire Quick Key Wire Ethernet Coax...
-
Seite 7: Before You Begin
ENGLISH BEFORE YOU BEGIN MOVING THE EQUIPMENT To relocate elliptical, install transport handles as shown. Remove transport handles before using elliptical. TRAINING AREA POWER The power must be plugged into the power jack, which is located in the front of the equipment near the stabilizer tube. -
Seite 8: Maintenance
Equipment needs to be inspected at regular intervals. 5. Ensure that any person(s) making adjustments or performing maintenance or repair of any kind is qualified to do so. MATRIX dealers will provide service and maintenance training at our corporate facility upon request. -
Seite 9: Wichtige Sicherheitshinweise
DEUTSCH WICHTIGE SICHERHEITSHINWEISE BEWAHREN SIE DIE ANLEITUNGEN SICHER AUF Bei der Verwendung von Matrix-Trainingsausrüstung sollten die folgenden grundlegenden Dieses Gerät sollte niemals unbeaufsichtigt bleiben, wenn es an das Stromnetz • angeschlossen ist. Wenn es nicht benutzt oder gewartet, gereinigt oder umgestellt Sicherheitshinweise unbedingt beachtet werden: Lesen Sie alle Anleitungen, bevor wird, schalten Sie das Gerät ab und trennen Sie es von der Steckdose. -
Seite 10: Elektrische Anforderungen
Konsole jederzeit mit Strom versorgt werden kann und ist für zusätzliches Zubehör erforderlich. ZUSÄTZLICHER DIGITALFERNSEHER (LED, PREMIUM-LED) Bei Geräten mit integriertem Fernseher (Touch) liegen die TV-Leistungsanforderungen bei. Zusätzliche Digitalfernseher benötigen eine zusätzliche Stromversorgung und müssen ein Ein RG6-Koaxialkabel mit vierfacher Abschirmung und Klemmverschraubungen vom Typ F externes Netzteil verwenden. -
Seite 11: Produktspezifikationen
(L x B x H)* * Stellen Sie einen Mindestabstand von 0,6 Metern für den Zugang und Durchgang rund um das MATRIX-Gerät sicher. Bitte beachten Sie, dass für Personen in Rollstühlen der von der ADA empfohlene Freiraum 0,91 Meter beträgt. -
Seite 12: Aufbau Abgeschlossen
DEUTSCH AUFBAU Hardware Menge Schraube (35 -20 mm) Hardware Menge Mutter Schraube Unterlegscheibe Vorinstalliert Hardware Menge Hardware Menge Unterlegscheibe (25 mm) Schraube Drehmoment Unterlegscheibe (19 mm) Schraube 40 Nm Federscheibe Schraube Schraube (20 mm) LCB-Kommunication Verlängerungskabel Herzfrequenz Kurztaste Ethernet Koax Erdung AUFBAU ABGESCHLOSSEN... - Seite 13 DEUTSCH VOR DER INBETRIEBNAHME UMZUG DES GERÄTS Um das Elliptical umzuziehen, installieren Sie die Transportgriffe, wie dargestellt. Entfernen Sie die Transportgriffe, bevor Sie das Elliptical in Betrieb nehmen. TRAININGSBEREICH STOMVERSORGUNG Das Netzkabel muss in die Netzbuchse eingesteckt werden, die sich an der Vorderseite des Geräts in der Nähe des Stabilisatorrohrs befindet.
-
Seite 14: Wartung
2. Verwenden Sie KEIN Gerät, das beschädigt ist oder abgenutzte bzw. beschädigte Komponenten aufweist. Verwenden Sie nur Ersatzteile, die Sie über einen lokalen MATRIX Händler in Ihrem Land erworben haben. 3. HALTEN SIE ETIKETTEN UND SCHILDER INSTAND: Entfernen Sie die Etiketten nicht. Sie enthalten wichtige Informationen. -
Seite 15: Belangrijke Voorzorgsmaatregelen
NEDERLANDS BELANGRIJKE VOORZORGSMAATREGELEN BEWAAR DEZE INSTRUCTIES Bij het gebruik van Matrix-trainingsproducten dienen altijd basisvoorzorgen te worden Sluit dit trainingsapparaat alleen aan op een geaard stopcontact. • aangehouden, inclusief de volgende: Lees alle instructies voor u deze apparatuur Deze apparatuur mag nooit onbeheerd worden achtergelaten wanneer deze is aangesloten •... - Seite 16 ‘Beheerdersmodus’ of de ‘Technische modus’. console altijd stroom krijgt en is vereist als er extra accessoires gebruikt worden. Bij apparaten met geïntegreerde tv (Touch) is het gebruikte vermogen van de tv inbegrepen ADD-ON DIGITALE TV (LED, PREMIUM LED) bij de apparaatspecificaties. Een viervoudig afgeschermde RG6-coaxkabel met ‘F-type’...
-
Seite 17: Montage
68,7” x 28,7” x 69,2” * Zorg voor een minimale vrije breedte van 0,6 meter (24”) voor toegang tot en doorgang rond MATRIX-apparatuur. Let op: 0,91 meter (36”) is de door de ADA aanbevolen vrije breedte voor personen in een rolstoel. - Seite 18 NEDERLANDS MONTAGE Hardware Aantal Bout (35 -20 mm) Hardware Aantal Moer Bout Platte ring Vooraf geïnstalleerd Aantal Hardware Aantal Hardware Platte ring (25 mm) Schroef Aanhaalmoment Platte ring (19 mm) Bout 40 Nm / 29 ft-lb Veerring Schroef Bout (20 mm) LCB Communication Voedingskabel extensie Hartslag...
-
Seite 19: Voor U Begint
NEDERLANDS VOOR U BEGINT HET APPARAAT VERPLAATSEN Om elliptical te verplaatsen, installeert u transporthandgrepen zoals afgebeeld. Verwijder de transporthandgrepen voordat u elliptical gaat gebruiken. TRAININGSGEBIED POWER De stroom moet worden aangesloten op de voedingsaansluiting, die zich aan de voorkant van het apparaat in de buurt van de VRIJE RUIMTE stabilisatiebuis bevindt. -
Seite 20: Correct Gebruik
Haal de stekker uit het stopcontact. Maak het gehele toestel schoon u meer een glijdend gevoel, vergelijkbaar met een vloeiende wandeling of met water en een milde zeep, of een andere oplossing die door Matrix DAGELIJKS loopbeweging. Zorg er altijd voor dat uw hele voet op het pedaal plaatst. -
Seite 21: Vigtige Forholdsregler
VIGTIGE FORHOLDSREGLER GEM DISSE INSTRUKTIONER Ved brug af Matrix træningsudstyr skal de grundlæggende forholdsregler altid følges, herunder følgende: Læs alle instruktioner, inden du bruger dette udstyr. Det er ejerens ansvar at sikre, at alle brugere af dette udstyr er tilstrækkeligt informeret om alle advarsler og forholdsregler. - Seite 22 En ekstern strømforsyning sørger for, at konsollen til enhver tid forsynes med strøm, og den er påkrævet, hvis der bruges fastgjort tilbehør. For enheder med integreret tv (Touch), er tv-strømkravene inkluderet i enheden. Et RG6- koaksialkabel med firedobbelt afskærmning og ‘F Type’ kompressionsbeslag i hver ende skal tilsluttes kardioenheden og videokilden.
-
Seite 23: Nødvendigt Værktøj
(L x B x H)* 68,7” x 28,7” x 69,2” * Sørg for en afstandsbredde på mindst 0,6 meter for at få adgang til og plads omkring MATRIX-udstyr. Bemærk, at ADA (Americans with Disabilities Act) anbefaler en afstandsbredde på mindst 0,91 meter for personer i kørestole. - Seite 24 DANSK MONTERING Hardware Antal Bolt (35-20 mm) Hardware Antal Møtrik Bolt Underlagsskive Installeret på forhånd Hardware Antal Hardware Antal Flad spændeskive (25 Skrue Drejningsmoment Bolt 40 Nm / 29 ft-lb Flad spændeskive (19 Skrue Fjederspændeskive LCB-kommunikation Forlængerledning Bolt (20mm) Hjertefrekvens Hurtigtast Ethernet Coaxialkabel...
-
Seite 25: Før Du Starter
DANSK FØR DU STARTER FLYTNING AF UDSTYRET Installér transporthåndtagene, som vist, hvis maskinen skal flyttes. Fjern transporthåndtagene, inden maskinen tages i brug. TRÆNINGSOMRÅDE EFFEKT Strømmen skal være sat i strømstikket, som er placeret foran på maskinen nær stabilisatorrøret. Tag stikket ud, når den ikke er i brug. FRIT OMRÅDE NIVELLERINGSFØDDER STIGE PÅ/AF UDSTYRET Stå... -
Seite 26: Korrekt Brug
Udstyret skal inspiceres med jævne mellemrum. 5. Sørg for, at enhver person, der foretager tilpasninger eller udfører vedligeholdelse eller reparation af nogen art, er kvalificeret til at gøre det. MATRIX-forhandlere vil efter anmodning yde service og vedligeholdelsestræning i vores virksomhed. ADVARSEL Når du vil slukke for strømmen til din Ascent Trainer/Elliptical, skal du tage strømledningen ud af... -
Seite 27: Précautions Importantes
• les doigts, mains, bras ou pieds) au mécanisme d’entraînement ou à Lors de l’utilisation d’un équipement d’exercice Matrix, des précautions de base d’autres pièces de l’équipement potentiellement mobiles. doivent toujours être respectées, notamment les suivantes : Lisez toutes les instructions Connectez ce produit d’exercice uniquement à... -
Seite 28: Exigences Électriques
TÉLÉVISEUR NUMÉRIQUE ADDITIONNEL (LED, PREMIUM LED) Pour les appareils équipés d’un téléviseur intégré (Touch), les besoins en alimentation du téléviseur sont spécifiés dans l’unité. Un câble coaxial à quadruple blindage RG6 avec des Les téléviseurs numériques additionnels nécessitent une alimentation supplémentaire et raccords à... -
Seite 29: Outils Nécessaires
68,7 x 28,7 x 69,2 po * Assurez une largeur de dégagement minimale de 0,6 mètre (24 po) pour l’accès aux équipements MATRIX et leur contournement. Veuillez noter que 0,91 mètre (36”) est la largeur de dégagement recommandée par l’ADA pour les personnes en fauteuil roulant. - Seite 30 FRANÇAIS MONTAGE Matériel Qté Boulon (35 - 20 mm) Matériel Qté Écran Boulon Rondelle plate Pré-installé Matériel Qté Matériel Qté Rondelle plate (25 mm) Valeur de couple Rondelle plate (19 mm) Boulon 40 Nm / 29 ft-lb Rondelle élastique Boulon (20 mm) Communication LCB Câble d’alimentation d’extension Fréquence cardiaque...
-
Seite 31: Avant De Commencer
FRANÇAIS AVANT DE COMMENCER DÉPLACEMENT DE L’ÉQUIPEMENT Pour déplacer l’elliptique, installez les poignées de transport comme illustré. Retirez les poignées de transport avant d’utiliser l’elliptique. SUPERFICIE D'ENTRAÎNEMENT PUISSANCE L ’alimentation doit être branchée dans la prise d’alimentation située à l’avant de l’équipement, près du tube stabilisateur. Débranchez le cordon lorsqu’il n’est pas utilisé. -
Seite 32: Entretien
5. Assurez-vous que toute personne effectuant des ajustements ou des opérations de maintenance / réparation de quelque nature que ce soit est qualifiée pour le faire. Les concessionnaires MATRIX dispenseront, sur demande, une formation sur l’entretien et la maintenance dans nos locaux. -
Seite 33: Precauciones Importantes
PRECAUCIONES IMPORTANTES GUARDE ESTAS INSTRUCCIONES A la hora de utilizar un equipo de ejercicio Matrix, siempre se deben adoptar precauciones básicas. Entre ellas, las siguientes: Lea todas las instrucciones antes de utilizar este equipo. El propietario es responsable de garantizar que todos los usuarios de este equipo Conecte la máquina únicamente a una toma de corriente con conexión a tierra. -
Seite 34: Requisitos De Alimentación
De igual forma, no lo utilice en presentes instrucciones de conexión a tierra podría conllevar la anulación de la garantía lugares húmedos o mojados ni si se ha sumergido en agua. limitada de Matrix. REQUISITOS ELÉCTRICOS MODO DE AHORRO DE ENERGÍA/BAJO CONSUMO Cualquier alteración en el cable de alimentación de serie podría conllevar la anulación de la... -
Seite 35: Montaje
68,7 x 28,7 x 69,2 in * Asegúrese de dejar una distancia mínima de acceso y paso de 0,6 m (24 in) en torno al equipo MATRIX. Tenga en cuenta que la distancia de paso recomendada por la ley sobre personas con discapacidad de... - Seite 36 ESPAÑOL MONTAJE Piezas de tornillería Cantidad Perno (35 -20 mm) Piezas de tornillería Cantidad Tuerca Perno Arandela plana Preinstalado Piezas de tornillería Cantidad Piezas de tornillería Cantidad Arandela plana Tornillo Par de apriete (25 mm) Perno 40 Nm/29 ft-lb Arandela plana Tornillo (19 mm) Arandela elástica Comunicación LCB...
-
Seite 37: Antes De Comenzar
ESPAÑOL ANTES DE COMENZAR DESPLAZAMIENTO DEL EQUIPO Para colocar de nuevo la elíptica, instale las asas de transporte, tal como se muestra. Retire las asas de transporte antes de proceder a utilizar la elíptica. ZONA DE ENTRENAMIENTO ALIMENTACIÓN La alimentación eléctrica debe estar conectada a la toma de corriente, que se encuentra en la parte ESPACIO LIBRE DE frontal del equipo, cerca del tubo estabilizador. -
Seite 38: Mantenimiento
5. Los distribuidores de MATRIX le ofrecerán cursos de formación sobre servicio y mantenimiento en nuestras instalaciones si así lo solicita. -
Seite 39: Precauzioni Importanti
PRECAUZIONI IMPORTANTI CONSERVARE QUESTE ISTRUZIONI Durante l’utilizzo di attrezzi Matrix per l’attività fisica è necessario osservare sempre le precauzioni di base, comprese le seguenti: Leggere tutte le istruzioni prima di usare l’attrezzo. È responsabilità del proprietario assicurarsi che tutti gli utilizzatori siano adeguatamente informati in merito alle avvertenze e alle precauzioni. - Seite 40 è necessaria quando si usano accessori add-on. Per le unità con TV integrata (Touch), i requisiti di alimentazione della TV sono compresi nell’unità. Sarà necessario collegare a ciascuna estremità un cavo coassiale a schermo quadruplo RG6 con raccordi a compressione “tipo F”...
-
Seite 41: Strumenti Necessari
68,7” x 28,7” x 69,2” * Lasciare uno spazio minimo di 0,6 metri per l’accesso e il passaggio attorno all’attrezzo MATRIX. Si prega di notare che l’ADA raccomanda uno spazio di 0,91 metri per le persone in sedia a rotelle. - Seite 42 ITALIANO ASSEMBLAGGIO Hardware Qtà Bullone (35 -20 mm) Hardware Qtà Dado Bullone Rondella piatta Pre-installato Hardware Qtà Hardware Qtà Rondella piatta (25 mm) Vite Valore coppia Rondella piatta (19 mm) Bullone 40 Nm / 29 ft-lb Rondella elastica Vite Bullone (20 mm) Comunicazione LCB Prolunga del cavo di alimentazione Frequenza cardiaca...
-
Seite 43: Prima Di Iniziare
ITALIANO PRIMA DI INIZIARE SPOSTAMENTO DELL’ATTREZZO Per spostare l’ellittica, installare le maniglie di trasporto come indicato. Rimuovere le maniglie di trasporto prima di usare l’ellittica. AREA DI ALLENAMENTO ALIMENTAZIONE La spina di alimentazione deve essere collegata al jack di alimentazione situato sulla parte frontale SPAZIO LIBERO dell’attrezzo, vicino al tubo di stabilizzazione. -
Seite 44: Manutenzione
L’attrezzo deve essere periodicamente ispezionato. 5. Assicurando che chiunque esegua regolazioni od operazioni di manutenzione o riparazione di qualsiasi tipo sia qualificato per farlo. Su richiesta, i rivenditori MATRIX possono fornire assistenza e istruzioni di manutenzione presso l vostra struttura. ATTENZIONE Per interrompere l’alimentazione dell’Ascent Trainer/ellettica è... -
Seite 45: Σημαντικεσ Προφυλαξεισ
ΣΗΜΑΝΤΙΚΕΣ ΠΡΟΦΥΛΑΞΕΙΣ ΦΥΛΑΞΤΕ ΤΙΣ ΠΑΡΟΥΣΕΣ ΟΔΗΓΙΕΣ Όταν χρησιμοποιείτε τον εξοπλισμό άσκησης Matrix, θα πρέπει να τηρούνται πάντα οι βασικές προφυλάξεις, μεταξύ των οποίων συμπεριλαμβάνονται και οι ακόλουθες: Διαβάστε όλες τις οδηγίες πριν χρησιμοποιήσετε τον εξοπλισμό. Είναι ευθύνη του ιδιοκτήτη να διασφαλίσει ότι όλοι οι χρήστες... - Seite 46 όλους τους τοπικούς κώδικες και διατάξεις. υγρασία ή έχει βραχεί με νερό. Εάν ο χρήστης δεν τηρεί αυτές τις οδηγίες γείωσης, μπορεί να ακυρώσει την περιορισμένη εγγύηση της Matrix. ΗΛΕΚΤΡΟΛΟΓΙΚΕΣ ΑΠΑΙΤΗΣΕΙΣ ΛΕΙΤΟΥΡΓΙΑ ΕΞΟΙΚΟΝΟΜΗΣΗΣ ΕΝΕΡΓΕΙΑΣ / ΧΑΜΗΛΗΣ ΙΣΧΥΟΣ Τυχόν μετατροπές στο κανονικό καλώδιο ρεύματος μπορεί να ακυρώσουν όλες τις εγγυήσεις του...
-
Seite 47: Προδιαγραφεσ Προϊοντοσ
68,7 x 28,7 x 69,2 in. * Εξασφαλίστε ελάχιστο πλάτος 0,6 μέτρων (24”) για πρόσβαση σε και πέρασμα γύρω από τον εξοπλισμό MATRIX. Σημειώστε ότι τα 0,91 μέτρα (36”) είναι το συνιστώμενο πλάτος από την Άμερικάνικη Διαβητολογική Ένωση (ADA) για... - Seite 48 ΕΛΛΗΝΙΚΆ ΣΥΝΑΡΜΟΛΟΓΗΣΗ Υλικό Ποσότητα Κοχλίας (35-20mm) Υλικό Ποσότητα Παξιμάδι Κοχλίας Β Επίπεδη ροδέλα Προεγκατεστημένοι Υλικό Ποσότητα Υλικό Ποσότητα Επίπεδη ροδέλα (25mm) Κοχλίας Τιμή ροπής Επίπεδη ροδέλα (19mm) Κοχλίας 40 Nm / 29 ft-lb Ελατηριωτή Ροδέλα Κοχλίας Κοχλίας (20mm) Επικοινωνία με LCB (Πίνακας Ελέγχου Κινητήρα) Καρδιακού...
- Seite 49 ΕΛΛΗΝΙΚΆ ΠΡΙΝ ΞΕΚΙΝΗΣΕΤΕ ΜΕΤΑΚΙΝΗΣΗ ΤΟΥ ΕΞΟΠΛΙΣΜΟΥ Για να αλλάξετε τη θέση του ελλειπτικού μηχανήματος, τοποθετήστε τις λαβές μεταφοράς όπως φαίνεται στην εικόνα. Άφαιρέστε τις λαβές μεταφοράς πριν χρησιμοποιήσετε το ΠΕΡΙΟΧΗ ελλειπτικό. ΠΡΟΠΟΝΗΣΗΣ ΤΡΟΦΟΔΟΣΙΑ Η τροφοδοσία πρέπει να συνδέεται στην υποδοχή ρεύματος, η...
-
Seite 50: Ορθη Χρηση
Superlube με πρόσθετο από PTFE {Τεφλόν}). χρησιμοποιείται για τον καθορισμό της εξόδου ισχύος (watt). Άποσυνδέστε τη μονάδα και αφαιρέστε τα πλαστικά καλύμματα. Λιπάνετε τη βίδα Acme στον κεκλιμένο κινητήρα (η Matrix συνιστά τη χρήση του γράσου ΆΝΆ ΤΡΙΜΗΝΟ Superlube με πρόσθετο από PTFE {Τεφλόν}). -
Seite 51: Ważne Środki Ostrożności
POLSKI WAŻNE ŚRODKI OSTROŻNOŚCI ZACHOWAĆ NINIEJSZĄ INSTRUKCJĘ Podczas korzystania ze sprzętu do ćwiczeń firmy Matrix należy zawsze przestrzegać podstawowych zasad bezpieczeństwa wymienionych poniżej: Przed użyciem urządzenia należy przeczytać wszystkie instrukcje. Obowiązkiem właściciela jest zapewnienie, że wszyscy użytkownicy tego Nie należy pozostawiać urządzenia bez nadzoru, gdy jest podłączone do sieci. -
Seite 52: Wymagania Dotyczące Zasilania
DODATKOWY TELEWIZOR CYFROWY (LED, PREMIUM LED) W przypadku urządzeń ze zintegrowanym telewizorem (Touch) wymagania elektryczne Dodatkowy telewizor cyfrowy wymaga dodatkowego zasilania i musi korzystać z zewnętrznego telewizora zawierają się w wymaganiach urządzenia. Poczwórnie ekranowany kabel źródła zasilania. - Seite 53 (dł. x szer. x wys.)* 68,7 x 28,7 x 69,2 cala * Należy zapewnić minimalną wolną przestrzeń o szerokości 0,6 m (24“) w celu umożliwienia dostępu do sprzętu MATRIX i przechodzenia wokół niego. Należy pamiętać, że w przypadku osób poruszających się na wózkach inwalidzkich zalecana przez ADA szerokość wolnej przestrzeni to 0,91 m (36”).
- Seite 54 POLSKI MONTAŻ Sprzęt Ilość Śruba (35–20 mm) Sprzęt Ilość Nakrętka Śruba Podkładka płaska Wstępnie zamontowane Sprzęt Ilość Sprzęt Ilość Podkładka płaska (25 mm) Śruba Wartość momentu obrotowego Podkładka płaska (19 mm) Śruba 40 Nm/29 ft-lb Podkładka sprężysta Śruba Śruba (20 mm) Komunikacja LCB Przedłużacz zasilający Tętno Szybki klawisz Ethernet Kabel koncentryczny...
-
Seite 55: Przed Rozpoczęciem
POLSKI PRZED ROZPOCZĘCIEM PRZENOSZENIE SPRZĘTU W celu przeniesienia trenażera należy zainstalować uchwyty transportowe w sposób przedstawiony na ilustracji. Należy zdjąć uchwyty transportowe przed skorzystaniem z trenażera. OBSZAR ĆWICZEŃ ZASILANIE Zasilanie należy podłączyć do gniazda zasilania, które znajduje się z przodu urządzenia, w pobliżu rurki stabilizatora. -
Seite 56: Prawidłowe Użycie
łączącego i podwójnie działającej poręczy. określania mocy wyjściowej (watów). CO KWARTAŁ Potrzebny jest do tego pistolet do smaru z przyłączem do igły (firma Matrix zaleca korzystanie ze smaru marki Superlube z dodatkiem PTFE {teflonu}). Odłączyć urządzenie od zasilania i zdjąć plastikowe osłony. Nasmarować... -
Seite 57: Precauções Importantes
PRECAUÇÕES IMPORTANTES GUARDE ESTAS INSTRUÇÕES Ao utilizar um equipamento de exercícios Matrix, precauções básicas devem ser seguidas sempre, incluindo o seguinte: Leia todas as instruções antes de utilizar este equipamento. Conecte este produto de exercícios apenas em uma tomada adequadamente aterrada. -
Seite 58: Requisitos Elétricos
TVs digitais incorporadas requerem energia adicional e devem usar uma fonte de alimentação Para unidades com uma TV integrada (Touch), os requisitos elétricos da TV estão incluídos na externa. Um cabo coaxial RG6 com acessórios de compressão ‘tipo F’ precisarão ser unidade. -
Seite 59: Retirada Da Embalagem
Se você tiver perguntas ou caso haja alguma parte ausente, entre em contato com o Suporte Técnico ao Cliente. ESPECIFICAÇÕES DO PRODUTO LIFESTYLE CONSOLE TOUCH PREMIUM LED LED / GROUP TRAINING LED Peso máximo do 182 kg / 400 lbs usuário... - Seite 60 PORTUGUÊS MONTAGEM Ferragens Qtd. Parafuso (35-20 mm) Ferragens Qtd. Porca Parafuso Arruela plana Pré-instalado Ferragens Qtd. Ferragens Qtd. Arruela plana (25 mm) Parafuso Valor do torque Arruela plana (19 mm) Parafuso 40 Nm / 29 ft-lb Arruela de pressão Parafuso Pino (20 mm) Comunicação do LCB Cabo elétrico de extensão...
-
Seite 61: Antes De Iniciar
PORTUGUÊS ANTES DE INICIAR MOVIMENTO DO EQUIPAMENTO Para reposicionar o Elíptico, instale alças de transporte conforme exibido. Remova as alças de transporte antes de usar o Elíptico. ÁREA DE TREINAMENTO ENERGIA ELÉTRICA O cabo de força deve ser conectado na tomada de energia, que está... -
Seite 62: Uso Adequado
(W). TRIMESTRALMENTE uma pistola de lubrificação, com um adaptador de encaixe de agulha (a Matrix recomenda o uso de graxa da marca Superlube com aditivo de PTFE {Teflon}). Desconecte a unidade e remova as coberturas plásticas. Lubrifique o parafuso ACME no motor de inclinação (a Matrix recomenda o uso de graxa da marca... -
Seite 63: Важные Меры Предосторожности
Во избежание травм запрещается прикасаться какими-либо частями • тела (например, пальцами, руками, ладонями или ногами) к приводным При использовании оборудования Matrix необходимо всегда соблюдать основные механизмам или другим подвижным компонентам оборудования. меры предосторожности, включая указанные далее: Внимательно прочтите все инструкции перед началом использования оборудования. Владелец обязан... -
Seite 64: Требования К Источнику Питания
питания обеспечит постоянную подачу питания к консоли и необходим при использовании дополнительных аксессуаров. ДОПОЛНИТЕЛЬНЫЙ ЦИФРОВОЙ ТЕЛЕВИЗОР (LED, PREMIUM LED) При наличии на устройстве встроенного телевизора (Touch) обеспечение его питания Дополнительные цифровые ТВ-устройства требуют дополнительного питания и должны предусматривается устройством. Коаксиальный кабель RG6 с четырехслойным экраном... -
Seite 65: Необходимые Инструменты
(Д x Ш x В)* 68,7” x 28,7” x 69,2 дюйм * Минимальная свободная зона вокруг оборудования MATRIX должна составлять 0,6 м (24») для обеспечения беспрепятственного доступа к нему. Обратите внимание на то, что расстояние для пользователей в инвалидных колясках,... - Seite 66 РУССКИЙ СБОРКА Оборудование Кол-во Болт (35-20 мм) Оборудование Кол-во Гайка Болт Плоская шайба Предварительно установлено Оборудование Кол-во Оборудование Кол-во Плоская шайба (25 мм) Винт Момент затяжки Плоская шайба (19 мм) Болт 40 Нм/29 фунт-сила-фут Пружинная шайба М Винт Болт (20 мм) Обмен...
-
Seite 67: Перед Началом
РУССКИЙ ПЕРЕД НАЧАЛОМ ПЕРЕМЕЩЕНИЕ ОБОРУДОВАНИЯ Перед перемещением эллиптического тренажера установите транспортировочные рукоятки, как показано на рисунке. Перед началом использования эллиптического тренажера удалите ЗОНА транспортировочные рукоятки. ТРЕНИРОВОК ЭЛЕКТРИЧЕСКОЕ ПИТАНИЕ СВОБОДНОЕ Электропитание должно быть подключено к гнезду питания, ПРОСТРАНСТВО которое расположено в передней части оборудования рядом с УСТРОЙСТВА... -
Seite 68: Тормозная Система
и снижения вашей ответственности. Проверка оборудования должна проводиться через регулярные промежутки времени. 5. Все работы по обслуживанию и ремонту или регулировке оборудования должны выполняться квалифицированным персоналом. Дилеры MATRIX по запросу проведут обучение по порядку оказания услуг или техническому обслуживанию на нашей площадке. ПРЕДУПРЕЖДЕНИЕ! Чтобы... - Seite 69 © 2021 Johnson Health Tech Rev 1.5 B...
