Matrix STRETCH PLATFORM Bedienungsanleitung Seite 13

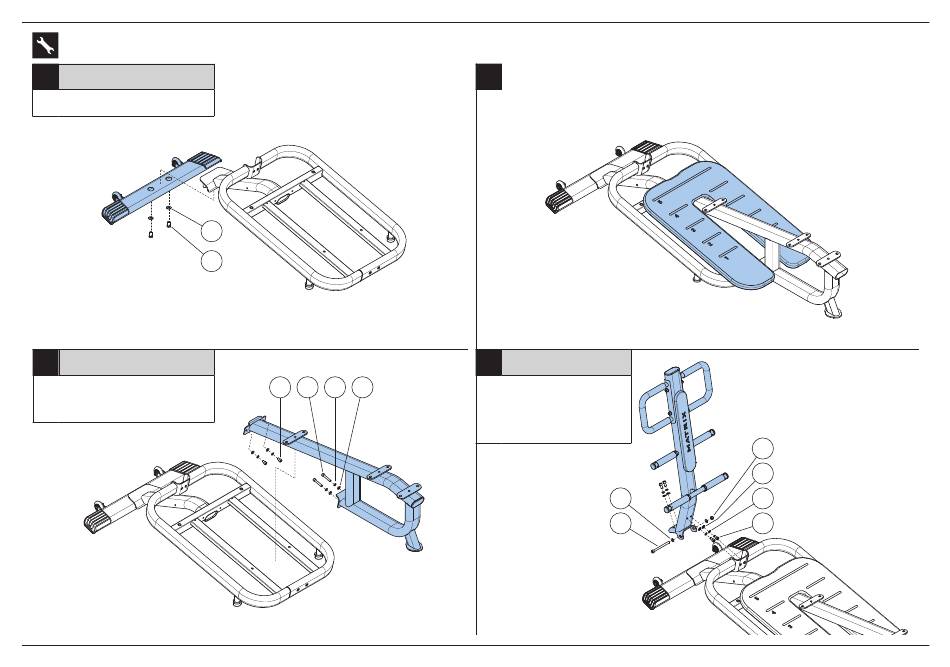

MONTAGE
1
Hardware Menge
Z01 Flache Unterlegscheibe (M12) 2
Z02 Bolzen (M12x25L) 2
Z01
Z02
2
Hardware Menge
Z03 Bolzen (M10x20L) 2
Z12 Bolzen (M10x60L) 2
Z09 Flache Unterlegscheibe (M10) 4
Z10 Federscheibe (M10) 4
Z03 Z12 Z10 Z09
DEUTSCH
3
4
Hardware Menge
Z03 Bolzen (M10x20L) 4
Z09 Flache Unterlegscheibe 6
(M10)
Z10 Federscheibe (M10) 4
Z13 Bolzen (M10x125L) 1
Z14 Mutter (M10) 1
Z09
Z13
13
Z14
Z09
Z10
Z03
