Inhaltszusammenfassung für Matrix U7xi

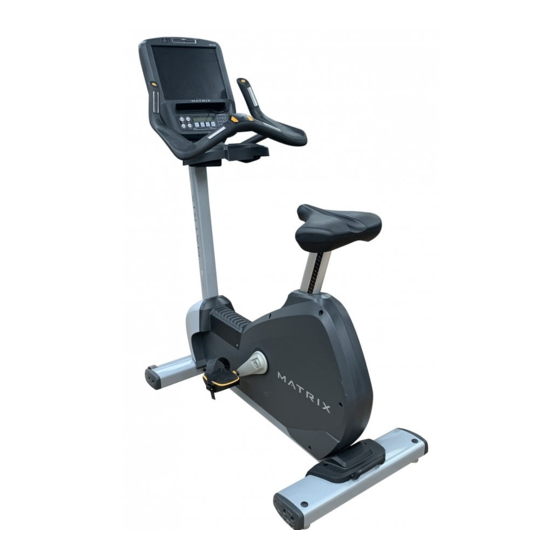

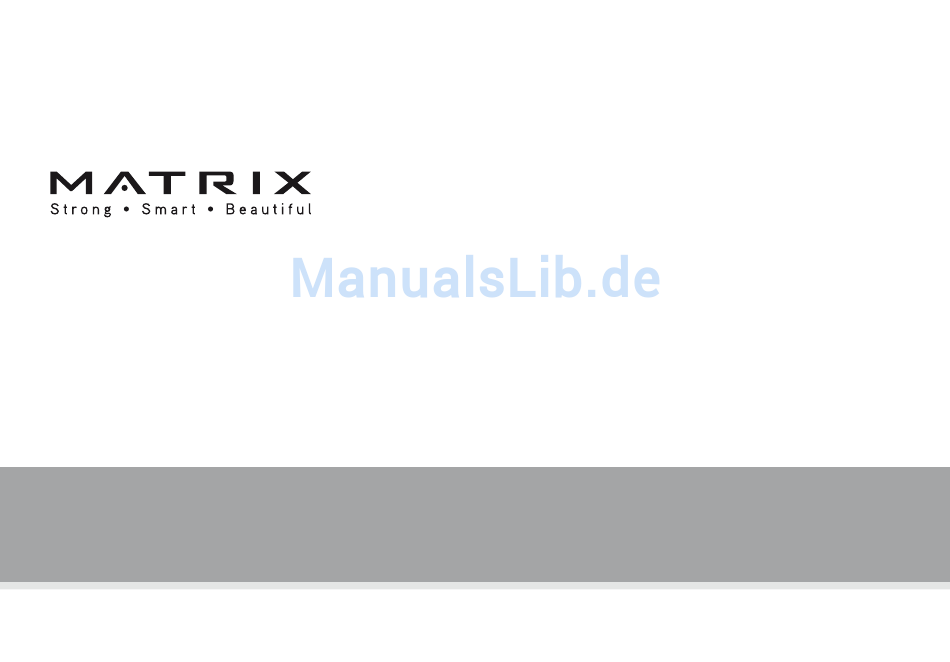

- Seite 1 U7xi r7xi H7xi U7xe r7xe H7xe BEDIENUNGSANLEITUNG TrAININGSräDEr...
- Seite 2 wIcHTIGE SIcHErHEITSHINwEISE AUfBAU HYBrID BIkE AUfBAU UPrIGHT BIkE AUfBAU rEcUMBENT BIkE AUfSTELLorT & SETUP fEHLErBEHEBUNG & wArTUNG BETrIEB TrAININGSProGrAMME ProDUkT SPEzIfIkATIoNEN...
-
Seite 3: Wichtige Sicherheitshinweise
wIcHTIGE SIcHErHEITSHINwEISE BEWAHREN SIE DIESE ANWEISUNGEN SORGFÄLTIG AUF Lesen Sie vor der Verwendung der BEDIENUNGSANLEITUNG diese TEcHNIScHE ANLEITUNG. Bei der Verwendung eines Elektrogeräts sollten stets einige grundlegende Sicherheitsvorkehrungen eingehalten werden, wie: Lesen Sie vor der Verwendung dieses Geräts alle Anweisungen. Es obliegt dem Besitzer sicherzustellen, dass alle Benutzer dieses Geräts über die Gefahren und Sicherheitsvorkehrungen informiert sind. - Seite 4 GEFAHR ZUR VERRINGERUNG DER STROmScHLAGGEFAHR: ziehen Sie den Stecker des Geräts immer sofort aus der Steckdose, nach dem Training, ehe Sie das Gerät reinigen oder warten. WARNUNG ZUR VERRINGERUNG DER GEFAHR VON VERBRENNUNGEN, FEUER, STROmScHLÄGEN ODER VERLETZUNGEN: • Verwenden Sie das Trainingsrad nur bestimmungsgemäß, wie in dieser Anleitung beschrieben. Verwenden Sie kein anderes als das vom Hersteller empfohlene zubehör.
- Seite 5 WARNUNG • Auf dem Gerät nicht springen. • wenn das Gerät in Betrieb ist, sollte sich nie mehr als eine Person darauf befinden. • Das Gerät sollte nicht von Personen, die das im ABScHNITT SPEzIfIkATIoNEN DEr BEDIENUNGSANLEITUNG angegebene Benutzergewicht überschreiten, benutzt werden. Bei Nichtbeachtung erlischt der Garantieanspruch. •...
-
Seite 6: Separater Stromkreis Und Elektrische Informationen
Ausfall der Elektronik kommen. SEpARATER STROmKREIS UND ELEKTRIScHE INFORmATIONEN Alle Matrix-Geräte benötigen einen „separaten Stromkreis“, der mit 15 oder 20 Ampere abgesichert sein muss, mit nicht durchgeschleiftem (isoliertem) Neutralleiter/Schutzleiter für die Stromversorgung. Einfach gesagt bedeutet das, dass keine weiteren Geräte an den Stromkreis der Steckdosen, in die Sie die Geräte einstecken, angeschlossen sein sollten. -
Seite 7: Zusätzliche Elektrische Info
220 V GERÄTE ZUSÄTZLIcHE ELEKTRIScHE INFO Alle Matrix 3x, 5x, 7xe und 7xi 220 V Trainingsräder Neben der speziellen Anforderung der Schaltung muss benötigen einen 216-250 V, 50 Hz und einen mit 15 der richtige Draht vom Sicherungskasten verwendet A abgesichteren “separaten Stromkreis”, mit nicht werden, der zu jeder Steckdose führt, an welcher die... - Seite 8 ZUSATZ TV (3x UND 5x) für die Nutzung eines Aufsatz TVs wird keine separate Stromversorgung benötigt. Mit einem rGB koaxialkabel mit f-Stecker kann das TV-Gerät mit der Videoquelle verbunden werden. GEFAHR Eine unsachgemäße Befestigung des Schutzleiters kann ein Stromschlagrisiko darstellen. wenn Sie zweifel an der ordnungsgemäßen Erdung des Produkts haben, ziehen Sie einen qualifizierten Elektriker oder Servicetechniker hinzu.
-
Seite 9: Aufbau Hybrid Bike
(z.B.: 3X) und Gerättyp (z.B.: Hybrid Bike). TrAGEN SIE IHrE SErIENNUMMEr UND DIE MoDELLBEzEIcHNUNG IN DIE NAcHfoLGENDEN fELDEr EIN: SERIENNUmmER DES RAHmENS SErIENNUMMEr DES rAHMENS: SErIENNUMMEr DEr koNSoLE: MoDELLBEzEIcHNUNG: MATrIX Geben Sie die SErIENNUMMEr und MoDELLBEzEIcHNUNG an, wenn Sie sich an den kundendienst wenden. - Seite 10 pULSGRIFFE / SITZLEHNE WIDERSTANDSREGULIERUNG KLAppBARE ARmLEHNEN KONSOLE SITZGESTELL pULSEGRIFFE-LENKER SITZFLÄcHE KONSOLENmAST SITZScHIENE KURBEL HAUpTGESTELL pEDALE HINTERER RAHmENGRIFF VORDERE ABDEcKUNG HINTERE ABDEcKUNG VORDERER STANDFUß HINTERER STANDFUß TRANSpORTROLLEN SITZREGULIERUNG NETZKABELAUSGANG...
-
Seite 11: Bevor Sie Anfangen
F 4 mm Inbusschlüssel prüfen Sie diese auf Vollständigkeit. F 6 mm Inbusschlüssel F 8 mm Inbusschlüssel Setzen Sie sich mit dem Matrix customer Service in F Schraubenschlüssel (15mm/17mm 325L) Verbindung, wenn Sie das fehlen von Teilen bemerken. F kreuzschlitz-Schraubenzieher Vergewissern Sie sich, dass während des gesamten Aufbaus... -
Seite 12: Hybrid Aufbau Schritt
HYBRID AUfBAU ScHRITT 1 GELBE ScHRAUBENTüTE INHALT TEIL BEScHREIBUNG mENGE INBUSScHrAUBE M8X25L UNTErLEGScHEIBE φ8.2xφ16.0x2.0T Öffnen Sie die GELBE ScHRAUBENTüTE. Bringen Sie den VORDEREN STANDFUSS (1) am HAUpTGESTELL (2) an, indem Sie 4 ScHRAUBEN (A) und 4 UNTERLEGScHEIBEN (B) hierfür nutzen. Bringn Sie den HINTEREN STANDFUSS (3) am HAUpTGESTELL (2) an, indem Sie 4 ScHRAUBEN (A) und 4... - Seite 13 HYBRID AUfBAU ScHRITT 2 ScHWARZE ScHRAUBENTüTE INHALT TEIL BEScHREIBUNG mENGE INBUSScHrAUBE (ScHwArz) M8X20L krEUzScHLITzScHrAUBE M5X12L Öffnen Sie die ScHWARZE ScHRAUBENTüTE. Befestigen Sie den HINTEREN RAHmENGRIFF (3) am HAUpTGESTELL (2) mit Hilfe von 2 ScHRAUBEN (c). Befestigen Sie den HINTEREN GEHÄUSEDEcKEL (4) mit dem HAUpTGESTELL (2) mit Hilfe von 2 ScHRAUBEN (D).
- Seite 14 HYBRID AUfBAU ScHRITT 3 GRüNE ScHRAUBENTüTE INHALT TEIL BEScHREIBUNG mENGE M5X12L krEUzScHLITzScHrAUBE Öffnen Sie die GRüNE ScHRAUBENTüTE. Befestigen Sie die VORDERE ABDEcKUNG (7) am HAUpTGESTELL (2) mit Hilfe von 4 ScHRAUBEN (G). BLAUE ScHRAUBENTüTE INHALT TEIL BEScHREIBUNG mENGE INBUSScHrAUBE M10X25L UNTErLEGScHEIBE φ10.0xφ28.0x5.0T Öffnen Sie die BLAUE ScHRAUBENTüTE.
- Seite 15 HYBRID AUfBAU ScHRITT 4 VIOLETTE ScHRAUBENTüTE INHALT TEIL BEScHREIBUNG mENGE INBUSScHrAUBE M8X50L fEDErScHEIBE φ8.2xφ13.5.0x2.0T GEwELLTE φ8.2xφ18.0x1.5T fEDErScHEIBE Öffnen Sie die VIOLETTE ScHRAUBENTüTE. Befestigen Sie die SITZFLÄcHE (10) am SITZGESTELL (9) mit Hilfe von 4 ScHRAUBEN (J), 4 UNTERLEGScHEIBEN (K) und 4 GEWELLTE UNTERLEGScHEIBEN (L).
- Seite 16 HYBRID AUfBAU ScHRITT 5 WEISSE ScHRAUBENTüTE INHALT TEIL BEScHREIBUNG mENGE INBUSScHrAUBE M8X20L Öffnen Sie die WEISSE ScHRAUBENTüTE. ziehen Sie die pULSGRIFF-KABEL (12) mit Hilfe des führungsdrahts vorsichtig durch den KONSOLENmAST (6). Befestigen Sie den pULSGRIFF-LENKER (13) am KONSOLENmAST (6) mit Hilfe von 4 ScHRAUBEN (N).
- Seite 17 HYBRID AUfBAU ABGEScHLOSSEN!
-
Seite 19: Aufbau Upright Bike
(z.B.: 3X) und Gerättyp (z.B.: Upright Bike). TrAGEN SIE IHrE SErIENNUMMEr UND DIE MoDELLBEzEIcHNUNG IN DIE NAcHfoLGENDEN fELDEr EIN: SERIENNUmmER KONSOLE SErIENNUMMEr DES rAHMENS: SErIENNUMMEr DEr koNSoLE: MoDELLBEzEIcHNUNG: MATrIX » Geben Sie die SErIENNUMMEr und MoDELLBEzEIcHNUNG an, wenn Sie sich an den kundendienst wenden. - Seite 20 pULSGRIFFE WIDERSTANDSREGULIERUNG FLAScHENHALTER KONSOLE HANDGRIFFE ABLAGEFLÄcHE SITZ KONSOLENmAST KURBEL SITZREGULIERUNG pEDALE pLATTFORm HINTERER RAHmENGRIFF VORDERE ABDEcKUNG HINTERE ABDEcKUNG HINTERER STANDFUß HINTERER STANDFUß TRANSpORTROLLEN HAUpTGESTELL NETZKABELAUSGANG...
- Seite 21 F 4 mm Inbusschlüssel prüfen Sie diese auf Vollständigkeit. F 6 mm Inbusschlüssel F Schraubenschlüssel (15mm/17mm 325L) Setzen Sie sich mit dem Matrix customer Service in F kreuzschlitzschraubenzieher Verbindung, wenn Sie das fehlen von Teilen bemerken. mITGELIEFERTE TEILE: Vergewissern Sie sich, dass während des gesamten Aufbaus das Gerät nicht an den Stromkreis angeschlossen ist.
-
Seite 22: Upright Aufbau Schritt
UpRIGHT AUfBAU ScHRITT 1 GELBE ScHRAUBENTüTE INHALT TEIL BEScHREIBUNG mENGE INBUSScHrAUBE M8X25L UNTErLEGScHEIBE φ8.2xφ16.0x2.0T Öffnen Sie die GELBE ScHRAUBENTüTE. Befestigen den VORDEREN STANDFUSS (1) am HAUpTGESTELL (2) mit Hilfe von 4 ScHRAUBEN (A) und 4 UNTERLEGScHEIBEN (B). Befestigen Sie die HINTEREN STANDFUSS (3) am HAUpTGESTELL (2) mit Hilfe 4 BOLTS (A) und 4 UNTERLEGScHEIBE (B). - Seite 23 UpRIGHT AUfBAU ScHRITT 2 ScHWARZE ScHRAUBENTüTE INHALT TEIL BEScHREIBUNG mENGE INBUSScHrAUBE (ScHwArz) M8X20L krEUzScHLITzScHrAUBE M5X12L Öffnen Sie die ScHWARZE ScHRAUBENTüTE. Befestigen Sie die HINTEREN RAHmENGRIFF (3) am HAUpTGESTELL (2) mit Hilfe von 2 ScHRAUBEN (c). Befestigen Sie die HINTERE ABDEcKUNG (4) am HAUpTGESTELL (2) mit Hilfe von 2 ScHRAUBEN (D).
- Seite 24 UpRIGHT AUfBAU ScHRITT 3 GRüNE ScHRAUBENTüTE INHALT TEIL BEScHREIBUNG mENGE krEUzScHLITzScHrAUBE M5X12L Öffnen Sie die GRüNE ScHRAUBENTüTE. Befestigen Sie die VORDERE ABDEcKUNG (7) am HAUpTGESTELL (2) mit Hilfe von 2 ScHRAUBEN (G). Befestigen Sie die pLATTFORm (8) am HAUpTGESTELL (2) mit Hilfe von 2 ScHRAUBEN (G).
- Seite 25 UpRIGHT AUfBAU ScHRITT 4 WEISSE ScHRAUBENTüTE INHALT TEIL BEScHREIBUNG mENGE INBUSScHrAUBE M8X20L A Öffnen Sie die WEISSE ScHRAUBENTüTE. B ziehen Sie die pULSGRIFF-KABEL (9) mit Hilfe des führungsdrahts vorsichtig durch den KONSOLENmAST (6). c Befestigen Sie die pULSGRIFFE (10) am KONSOLENmAST (6) mit Hilfe von 4 ScHRAUBEN (H).
- Seite 26 UpRIGHT AUfBAU ScHRITT 5 VIOLETTE ScHRAUBENTüTE INHALT TEIL BEScHREIBUNG mENGE INBUSScHrAUBE M8X20L UNTErLEGScHEIBE φ8.2xφ13.5x2.0T Öffnen Sie die VIOLETTE ScHRAUBENTüTE. Befestigen Sie den SITZ (13) an der SATTELSTüTZE (14) mit Hilfe von 4 ScHRAUBEN (c) und 4 UNTERLEGScHEIBEN (I). Befestigen Sie die KONSOLENKABEL (5) an der KONSOLE (15).
- Seite 27 UpRIGHT AUfBAU ABGEScHLOSSEN!
-
Seite 29: Aufbau Recumbent Bike
(z.B.: 3X) und Gerätetyp (z.B.: recumbent Bike). TrAGEN SIE IHrE SErIENNUMMEr UND DIE MoDELLBEzEIcHNUNG IN DIE NAcHfoLGENDEN fELDEr EIN: SERIENNUmmER KONSOLE : recumbent cycle). SErIENNUMMEr DES rAHMENS: SErIENNUMMEr DEr koNSoLE: MoDELLBEzEIcHNUNG: MATrIX Geben Sie die SErIENNUMMEr und MoDELLBEzEIcHNUNG an, wenn Sie sich an den kundendienst wenden. - Seite 30 SITZLEHNE KONSOLE SITZFLÄcHE KONSOLENLENKER SITZRAHmEN KONSOLENmAST FüHRUNGSScHIENE pULSGRIFFE / WIDERSTANDSREGLER FLAScHENHALTER KURBEL SITZEINSTELLUNGSGRIFF pEDALE HINTERER RAHmENGRIFF VORDERE ABDEcKUNG HINTERER STANDFUß VORDERER STANDFUß HINTERE ABDEcKUNG TRANSpORTROLLEN HAUpTGESTELL NETZKABELAUSGANG...
- Seite 31 F 4 mm Inbusschlüssel prüfen Sie diese auf Vollständigkeit. F 6 mm Inbusschlüssel F Schraubenschlüssel (15mm/17mm 325L) Setzen Sie sich mit dem Matrix customer Service in F kreuzschlitzschraubenzieher Verbindung, wenn Sie das fehlen von Teilen bemerken. mITGELIEFERTE TEILE: Vergewissern Sie sich, dass während des gesamten Aufbaus das Gerät nicht an den Stromkreis angeschlossen ist.
-
Seite 32: Recumbent Aufbau Schritt
REcUmBENT AUfBAU ScHRITT 1 GELBE ScHRAUBENTüTE INHALT TEIL BEScHREIBUNG mENGE INBUSScHrAUBE M8X25L UNTErLEGScHEIBE φ8.2xφ16.0x2.0T Öffnen Sie die GELBE ScHRAUBENTüTE. Befestigen Sie den VORDEREN SRANDFUSS (1) am HAUpTGESTELL (2) mit Hilfe von 4 ScHRAUBEN (A) und 4 UNTERLEGScHEIBEN (B). Befestigen Sie den HINTEREN STANDFUSS (3) am HAUpTGESTELL (2) mit Hilfe von 4 ScHRAUBEN (A) und 4 UNTERLEGScHEIBEN (B). - Seite 33 REcUmBENT AUfBAU ScHRITT 2 ScHWARZE ScHRAUBENTüTE INHALT TEIL BEScHREIBUNG mENGE INBUSScHrAUBE (ScHwArz) M8X20L krEUzScHLITzScHrAUBE M5X12L Öffnen Sie die ScHWARZE ScHRAUBENTüTE. Befestigen Sie den HINTEREN RAHmENGRIFF (3) (zur manuellen Steigungsverstellung) am HAUpTGESTELL (2) mit Hilfe von 2 ScHRAUBEN (c). Befestigen Sie den HINTEREN GEHÄUSEDEcKEL (4) mit dem HAUpTGESTELL (2) mit Hilfe von 2 ScHRAUBEN (D).
- Seite 34 REcUmBENT AUfBAU ScHRITT 3 WEISSE ScHRAUBENTüTE INHALT TEIL BEScHREIBUNG mENGE INBUSScHrAUBE M8X20L Öffnen Sie die WEISSE ScHRAUBENTüTE. Bringen Sie den KONSOLENLENKER (7) am KONSOLENmAST (6) mit Hilfe von 4 ScHRAUBEN (G). GRüNE ScHRAUBENTüTE INHALT TEIL BEScHREIBUNG mENGE krEUzScHLITzScHrAUBE M5X12L Öffnen Sie die GRüNE ScHRAUBENTüTE.
- Seite 35 REcUmBENT AUfBAU ScHRITT 4 ROSA ScHRAUBENTüTE INHALT TEIL BEScHREIBUNG mENGE krEUzScHLITzScHrAUBE M5X12L Öffnen Sie die ROSA ScHRAUBENTüTE. Befestigen Sie die FLAScHENHALTER (9) am SITZRAHmEN (10) mit Hilfe von 4 ScHRAUBEN (D). BLAUE ScHRAUBENTüTE INHALT TEIL BEScHREIBUNG mENGE INBUSScHrAUBE M8X15L UNTErLEGScHEIBE φ8.2xφ15.4x2.0T Öffnen Sie die BLAUE ScHRAUBENTüTE.
- Seite 36 REcUmBENT AUfBAU ScHRITT 5 VIOLETTE ScHRAUBENTüTE INHALT TEIL BEScHREIBUNG mENGE INBUSScHrAUBE M8X50L UNTErLEGScHEIBE φ8.2xφ13.5.0x2.0T GEwELLTE φ8.2xφ18.0x1.5T UNTErLEGScHEIBE Öffnen Sie die VIOLETTE ScHRAUBENTüTE. Befestigen Sie die SITZFLÄcHE (11) am SITZRAHmEN (10) mit Hilfe von 4 ScHRAUBEN (J), 4 UNTERLEGScHEIBEN (K) und 4 GEWELLTEN UNTERLEGScHEIBEN (L).
- Seite 37 REcUmBENT AUfBAU ScHRITT 6 HINwEIS: Jegliche Hardware ist für diesen Schritt berreits vormontiert. Bringen Sie die KONSOLENKABEL (5) an der KONSOLE (13) an. Befestigen Sie die KONSOLE (13) am KONSOLENmAST (6) mit Hilfe von 5 VORmONTIERTEN ScHRAUBEN (14). Befestigen Sie die pEDALE (15) an den KURBELN (16) mit dem mitgelieferten 15mm/17mm Schraubenschlüssel.
- Seite 38 REcUmBENT AUfBAU ABGEcHLOSSEN!
-
Seite 39: Aufstellort & Setup
AUfSTELLorT & SETUP... -
Seite 40: Aufstellung Des Trainingsrads
AUFSTELLUNG DES TRAININGSRADS Stellen Sie das Gerät auf eine ebene und stabile oberfläche, jedoch nicht ins direkte Sonnenlicht, da die UV-Strahlung die Plastikteile verfärben kann. Stellen Sie das Gerät an einen kühlen, trockenen ort. Neben dem Gerät sollte 24” 24” 24”... -
Seite 41: Fehlerbehebung & Wartung
fEHLErBEHEBUNG & wArTUNG... - Seite 42 REINIGUNGSTIppS A Vorbeugende Maßnahmen und tägliche reinigung verlängern die Lebenszeit des Gerätes. B Verwenden Sie ein weiches, sauberes Tuch aus 100% Baumwolle. zur reinigung der oberflächen des Geräts kEINE Papiertücher verwenden. Papiertücher scheuern und können die oberflächen beschädigen. C Verwenden Sie eine milde Seife und ein feuchtes Tuch. Verwenden Sie kEINE reiniger auf Ammoniakbasis. Diese führen bei kontakt mit Aluminium- und kunststoffteilen zu Verfärbungen.
-
Seite 43: Pflege Und Wartung
pFLEGE UND WARTUNG WIE SEHEN DIE REINIGUNGSScHRITTE AUS? wir verwenden abgedichtete Lager in unseren Bikes so dass eine Schmierung nicht erforderlich ist. Der wichtigste wartungsschritt ist das wegwischen von Schweiss nach jedem Gebrauch. WIE REINIGE IcH mEIN GERÄT? reinigen Sie das Gerät nur mit Seife und reinigern auf wasserbasis. Behandeln Sie die kunststoffteile niemals mit Lösungsmitteln. - Seite 44 Gerät Informationen wie Seriennummer, zurückgelegte zeit/Entfernung (total) Software Version und fehlerhistorie bereit. Das System sendet automatisch fehlermeldungen per E-Mail, sowohl an den kunden als auch an den Matrix customer Service. für den optimalen Service, erlaubt Matrix fitness Asset Management dem Benutzer eine Service Anfrage zu schicken, sollte ein Problem mit dem Gerät auftreten.
- Seite 45 BIkE BETrIEB...
- Seite 46 STROmVERSORGUNG wird Ihr Gerät mit einem Netzteil betrieben, muss dieses an die Buchse auf der Vorderseite des Geräts neben dem Standfuß angeschlossen werden. Trennen Sie das Gerät vom Strom wenn Sie es nicht benutzen. WARNUNG Das Gerät keinesfalls verwenden, wenn das Netzkabel oder der Stecker beschädigt ist, wenn es nicht einwandfrei funktioniert, fallen gelassen, beschädigt oder ins wasser getaucht wurde.
-
Seite 47: Korrekter Gebrauch
KORREKTER GEBRAUcH Um eine korrekte Sitzposition zu gewährleisten, setzen Sie sich auf die Sitzfläche und stellen Sie Ihre fußballen mittig auf die Pedale. Ihre knie sollten bei leicht gebeugt sein, wenn die Pedale sich in der untersten Position befinden. Sie sollten beim Training die knie niemals vollständig strecken, noch das Gewicht seitlich verlagern. -
Seite 48: Verwendung Der Herzfrequenz-Funktion
VERWENDUNG DER HERZFREQUENZ-FUNKTION Ihr Trainingsrad verfügt über Herzfrequenz-Pulsgriffe. Bei der Herzfrequenz-funktion dieses Geräts handelt es sich nicht um ein medizinisches Instrument. Die Pulsgriffe ermöglichen eine relative Schätzung Ihrer tatsächlichen Herzfrequenz, Sie sollten sich jedoch, wenn genaue Daten erforderlich sind, nicht auf die Messung verlassen. Bei manchen Personen, z.B. Teilnehmern eines kardiologischen reha-Programms, ist gegebenenfalls ein alternatives System zur Überwachung der Herzfrequenz, wie ein Arm- oder Brustgurt, empfehlenswert. -
Seite 49: Kabelloser Herzfrequenz-Empfänger
KABELLOSER HERZFREQUENZ-EmpFÄNGER Dieser Empfänger ermöglicht in Verbindung mit einem kabellosen Brustgurt die kabellose Übertragung und Anzeige Ihrer Herzfrequenz in der konsole. Bevor Sie den kabellosen Brustgurt anlegen, sollten Sie die zwei Gummielektroden mit wasser anfeuchten. zentrieren Sie den Brustgurt genau unterhalb Ihrer Brustmuskeln, direkt über dem Brustbein, mit dem Logo nach außen. - Seite 51 H3x/ U3x / R3x KONSOLENBEScHREIBUNG Das Matrix-Gerät wurde vor dem Verpacken überprüft. Es wird in zwei Teilen ausgeliefert: Basis und konsole. Packen Sie die Teile vorsichtig aus und entsorgen Sie die Verpackung. Hinweis: Die konsolenoberfläche ist mit einer durchsichtigen dünnen kunststofffolie geschützt, diese sollte vor der Verwendung entfernt werden.
- Seite 53 H5x / U5x / R5x KONSOLENBEScHREIBUNG Das Matrix-Gerät wurde vor dem Verpacken überprüft. Es wird in zwei Teilen ausgeliefert: Basis und konsole. Packen Sie die Teile vorsichtig aus und entsorgen Sie die Verpackung. Hinweis: Die konsolenoberfläche ist mit einer durchsichtigen dünnen kunststofffolie geschützt, diese sollte vor der Verwendung entfernt werden.
- Seite 55 H7xE / U7xE / R7xE KONSOLENBEScHREIBUNG Das Matrix-Gerät wurde vor dem Verpacken überprüft. Es wird in zwei Teilen ausgeliefert: Basis und konsole. Packen Sie die Teile vorsichtig aus und entsorgen Sie die Verpackung. Hinweis: Die konsolenoberfläche ist mit einer durchsichtigen dünnen kunststofffolie geschützt, diese sollte vor der Verwendung entfernt werden.
- Seite 57 H7xI / U7xI / R7xI KONSOLENBEScHREIBUNG Das Matrix-Gerät wurde vor dem Verpacken überprüft. Es wird in zwei Teilen ausgeliefert: Gerät und konsole. Packen Sie die Teile vorsichtig aus und entsorgen Sie die Verpackung. Hinweis: Die konsolenoberfläche ist mit einer durchsichtigen dünnen kunststofffolie geschützt, diese sollte vor der Verwendung entfernt werden.
- Seite 58 7xI KONSOLENBEDIENUNG ZU BEGINN (Hilfe und Details finden Sie, wenn Sie ? drücken) STARTBILDScHIRm • Berühren Sie die BENUTZER Schaltfläche, um sich in Ihrem konto anzumelden. • Berühren Sie die GAST Schaltfläche, um anonym zu trainieren. • Berühren Sie die REGISTRIEREN Schaltfläche, um sich ein konto anzulegen.
- Seite 59 FUNKTIONEN DESKTOp: • wenn das Training beginnt, werden zunächst „featured content“ auf dem Bildschirm angezeigt. Drücken Sie um auf den DESKTOp zu gelangen. DESKTOp • Ihr BENUTZERNAmE oder das wort GAST werden oben rechts eingeblendet. • Drücken Sie um zwischen verschiedenen ANZEIGENKATEGORIEN am unteren Bildrand zu wechseln.
-
Seite 60: 7Xi Apps Und Entertainment
7xI AppS UND ENTERTAINmENT pROFIL / VIRTUAL AcTIVE BILDScHIRm: • pROGRAmmWEcHSEL - wechsel in ein anderes • ABGEBILDETE FUNKTIONEN - Abbildung der Videos, Musik und Trainingsprogramm, ohne das aktuelle Programm zu Training je nach oft genutzten funktionen. beenden. • EINFAcH - Ihr Trainingsprofil wird in 3 einstellbaren fenstern •... - Seite 61 NIKE + IpOD ANLEITUNG (NUR FüR 7xE KONSOLE) VORAUSSETZUNGEN Nike + iPod – kompatibler iPod oder iPhone (mehr dazu unter www.apple.com/nikeplus). Vor dem Synchronisieren des Apple Gerätes unbedingt ein kostenfreies Nike + iPod konto auf www.nikerunning.com einrichten und Nike + iPod auf dem Gerät einschalten. SO FUNKTIONIERT ES 1) Bevor Sie Ihr Apple Gerät anschließen, müssen Sie die in den Einstellungen Ihres Gerätes die option Nike + iPod aktivieren.
- Seite 62 mANAGER mODUS UND ENGINEERING mODUS 3x & 5x KONSOLEN: In diesem Modus können Sie die Standardeinstellungen der Geräte ändern. Sie gelangen in diesen Modus, indem Sie die Level Auf/Level Ab Tasten gleichzeitig 5 Sekunden lang gedrückt halten. zum ändern einer Einstellung drücken Sie auf der Tastatur Eingabe (Enter) und ändern die werte mit den Level-Tasten und der zifferntastatur.
- Seite 63 7xI - mANAGER UND ENGINEERING mODUS 7xE - mANAGER UND ENGINEERING mODUS...
- Seite 65 TrAININGSProGrAMME HINWEIS: Die menschlich generierte Leistung, die für das Training benötigt wird, kann sich von der mechanischen angezeigten Leistung unterscheiden. Dieses Trainingsgerät ist ein klasse A Produkt. Die Leistungsanzeige dieses Produktes erfolgt in watt und wurde getestet. Die Genauigkeit der Leistungsanzeige liegt innerhalb der Grenzabweichung von +/- 10 %, bei werten unter 50 w bei +/- 5 w.
-
Seite 66: Trainingsbeschreibungen
TRAININGSBEScHREIBUNGEN ScHNELLSTART BETRIEB Drücken Sie die LOS (GO) Taste und das Gerät schaltet automatisch in den manuellen Betriebsmodus. Alle Energieverbrauchswerte werden auf Basis des eingestellten Standard-Gewichts berechnet. mANUELLES TRAINING Beim manuell gesteuerten Training können Sie den Level jederzeit wechseln. Sie haben zudem die Möglichkeit über einen Setup-Bildschirm Ihr Gewicht einzugeben, um eine genauere Berechnung des kalorienverbrauchs zu ermöglichen. - Seite 67 AUF LEVELBASIS Ihr Matrix-Gerät bietet eine reihe von levelbasierten Trainingsprogrammen, um Benutzer sämtlicher fitnessniveaus herauszufordern. Nachfolgend werden die Trainingsprogramme und die Programmierung für jedes gewählte Programm kurz beschrieben. HüGEL-TRAININGSpROGRAmm INTERVALL TRAINING Das Hügel-Programm (rolling Hills) ist ein levelbasiertes Intervall Training ist ein Level basiertes Training, das die Trainingsprogramm, das den widerstand automatisch so Intensität automatisch in einer Serie von geringem zu...
- Seite 68 TRAININGSBEScHREIBUNGEN BENUTZERSpEZIFIScHE pROGRAmmE FETTVERBRENNUNG ZUFALL (RANDOm) fettverbrennung (fat Burn) ist ein levelbasiertes Trainingsprogramm, das dazu entwickelt wurde, die Im Modus zufall (random) stehen 20 Trainingsprofile zur Benutzer durch verschiedene widerstandswechsel bei der Auswahl. Mit jeder Betätigung der Taste zufall (random) fettverbrennung zu unterstützen.
- Seite 69 HERZFREQUENZGESTEUERTES TRAINING FITNESSTEST Dieser Test misst die kardiovaskuläre fitness und liefert ein Ihr Matrix-Gerät verfügt über einen herzfrequenzgesteu- geschätztes submaximales Vo2 Ergebnis. Er beruht auf der erten Trainingsmodus. Im herzfrequenzgesteuerten Trai- Leistung gemäß AcSM-Standards und wurde vom cooper ningsmodus kann der Benutzer seinen gewünschten Herzfrequenzbereich und die zulässige Maximalsteigung...
- Seite 70 TRAININGSBEScHREIBUNGEN WATT (cONSTANT WATTS) Ein einzigartiges Programm, bei dem Sie Ihren rhythmus oder die Drehzahl ändern können und das Gerät entsprechend dem von Ihnen eingegeben ziel den widerstand anpasst. Je schneller Sie gehen, desto weniger widerstand ist für das gewählte ziel erforderlich. Um bei einem 3x oder 5x in dieses Trainingsprogramm zu gelangen, folgen Sie den nachstehenden Anweisungen, bei einem 7xe und 7xi folgen Sie den Anweisungen auf dem Bildschirm.
-
Seite 71: Produktspezifikationen
ProDUkTSPEzIfIkATIoNEN... - Seite 72 25 Stromversorgung / 25 Selbstversorgend koNSoLE Bildschirm 16” / 40.6 cM kapazitiver Touchscreen LcD (16:9) 15” / 38.1 cm Touchscreen LcD Dot-matrix LED mit Profilanzeige 8x16 LED, mit alphanumerischer Anzeige Verstrichene zeit, verbleibende zeit, Verstrichene zeit, verbleibende zeit, Programmdauer, Uhrzeit, Distanz (kilometer...
- Seite 73 25 Stromversorgung / 25 Selbstversorgend koNSoLE Bildschirm 16“ ( 41cm) kapazitiver Touchscreen LcD (16:9) 15” / 38.1 cM Touchscreen LcD Dot-matrix LED 8x16 LED, mit alphanumerischer Anzeige Verstrichene zeit, verbleibende zeit, Verstrichene zeit, verbleibende zeit, Programmdauer, Uhrzeit, Distanz (kilometer Programmdauer, Uhrzeit, Distanz (kilometer...
- Seite 74 UpRIGHT BIKE pRODUKTSpEZIFIKATIONEN koNSoLE U7xi U7xe rahmen H-3x-5x-7x fEATUrES kontakt & telemetrische Herzfrequenzsensoren Griffdesign Lenker im rennsportstil mit Ellenbogenstützen Lenker im rennsportstil mit Ellenbogenstützen Lenker im rennsportstil mit Ellenbogenstützen Lenker im rennsportstil mit Ellenbogenstützen Integrierte Armlehnen Steuerung im Handgriff widerstandssystem Technologie JID Bürstenloser Generator...
- Seite 76 Johnson Health Tech. GmbH Nikolaus-Otto-Straße 1 D-22946 Trittau +49-(0)800-66 47 289 www.matrixfitness.eu Johnson Health Tech. (Schweiz) GmbH Althardstr. 185 cH-8105 Regensdorf Matrix Bikes 1.9 (-04) | © 2013 Matrix fitness Technische Irrtümer und änderungen vorbehalten.
