LEGENDE
1
Erdungskabel
10 mm²
2
PV-Eingangskabel
4–6 mm² mit einer Nennspannung von mindestens
1 000 V DC
3
Batterie-Stromkabel
10 mm² mit einer Nennspannung von mindestens
1 000 V DC
4
Kommunikationskabel für die Batterie
Shield CAT 5E 8*0,2 mm²
5
(Optional) Ethernet-Kabel
Abgeschirmtes Netzwerkkabel der Kategorie 5E oder
höher

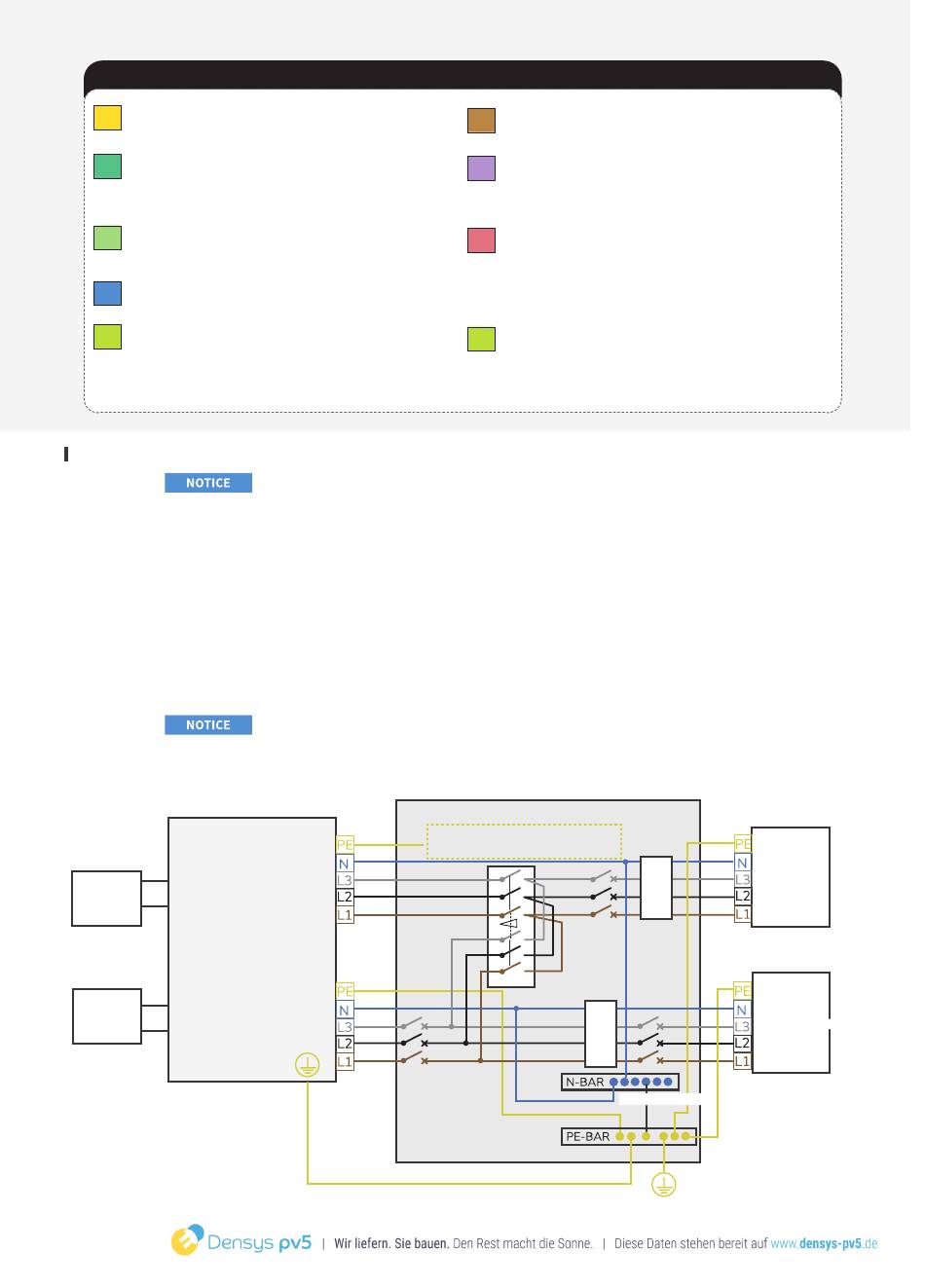

Schaltplan
• N- UND PE-KABEL WERDEN IM HAUPTPANEL FÜR DIE VERKABELUNG MITEINANDER VERBUNDEN.
EcoFlow PowerOcean
Plus Hybrid-
Wechselrichter
BAT
Batterie
PV-String
PV
1 2 |
• Die N- und PE-Verdrahtung über die NETZ- und BACKUP-Anschlüsse des Wechselrichters
variiert je nach den regulatorischen Anforderungen der verschiedenen Regionen. Beachten Sie
die spezifischen Vorgaben in den örtlichen Vorschriften.
• Für die Umschaltung der Stromversorgung zwischen dem Netz und dem Wechselrichter im
gesamten Heim-Backup-System wird ein manueller 63-A-Umschalter (MTS) dringend empfohlen.
• Es wird empfohlen, vor dem Anschluss der PV-Strings und vor dem Anschluss an das Stromnetz
Überspannungsumleiter zu installieren.
• Die N-PE-Verbindung sollte länger als 10 m sein.
• Es wird empfohlen, FI-Schutzschalter (Typ A) mit einem Bemessungsfehlerstrom von 300 mA
auf der AC-GRID-Seite und 30 mA auf der AC-BACKUP-Seite zu installieren, während die
Verwendung eines FI-Schutzschalters mit einem niedrigeren Bemessungsfehlerstrom ebenfalls
zulässig ist, wenn dies von den spezifischen örtlichen elektrischen Vorschriften gefordert wird.
• Für Australien und Neuseeland müssen die Kabel N der GRID-Seite und der BACK-UP-Seite
gemäß den Verkabelungsregeln AS/NZS_3000 miteinander verbunden werden. Andernfalls
kann die BACK-UP-Funktion fehlerhaft und riskant sein.
• Das folgende Diagramm gilt für Gebiete in Australien, Neuseeland usw.
Die PE-Verkabelung des BACKUP-
Terminals ist nicht erforderlich.
BACKUP
NETZ
6
Kabel Wechselrichter-Kaskadierung
Im Versandpaket enthalten
7
(Optional) Kommunikationskabel COM-Anschluss
für Not-Aus-Taster
Abgeschirmtes verdrilltes Doppelstrang-Kabel 2 ×
0,5 mm²
8
Laststromkabel
16 mm² (für den Wechselrichter EF HD-P3-29K9-S1
und EF HD-P3-25K0-S1),
10 mm² (für den Wechselrichter EF HD-P3-20K0-S1
und EF HD-P3-15K0-S1)
9
Stromkabel
16 mm² (für den Wechselrichter EF HD-P3-29K9-S1
und EF HD-P3-25K0-S1),
10 mm² (für den Wechselrichter EF HD-P3-20K0-S1
und EF HD-P3-15K0-S1)
Verteilerkasten
RCD
MTS
RCD
N-PE-Verbindung
Backup
Last
Versorgungsnetz
