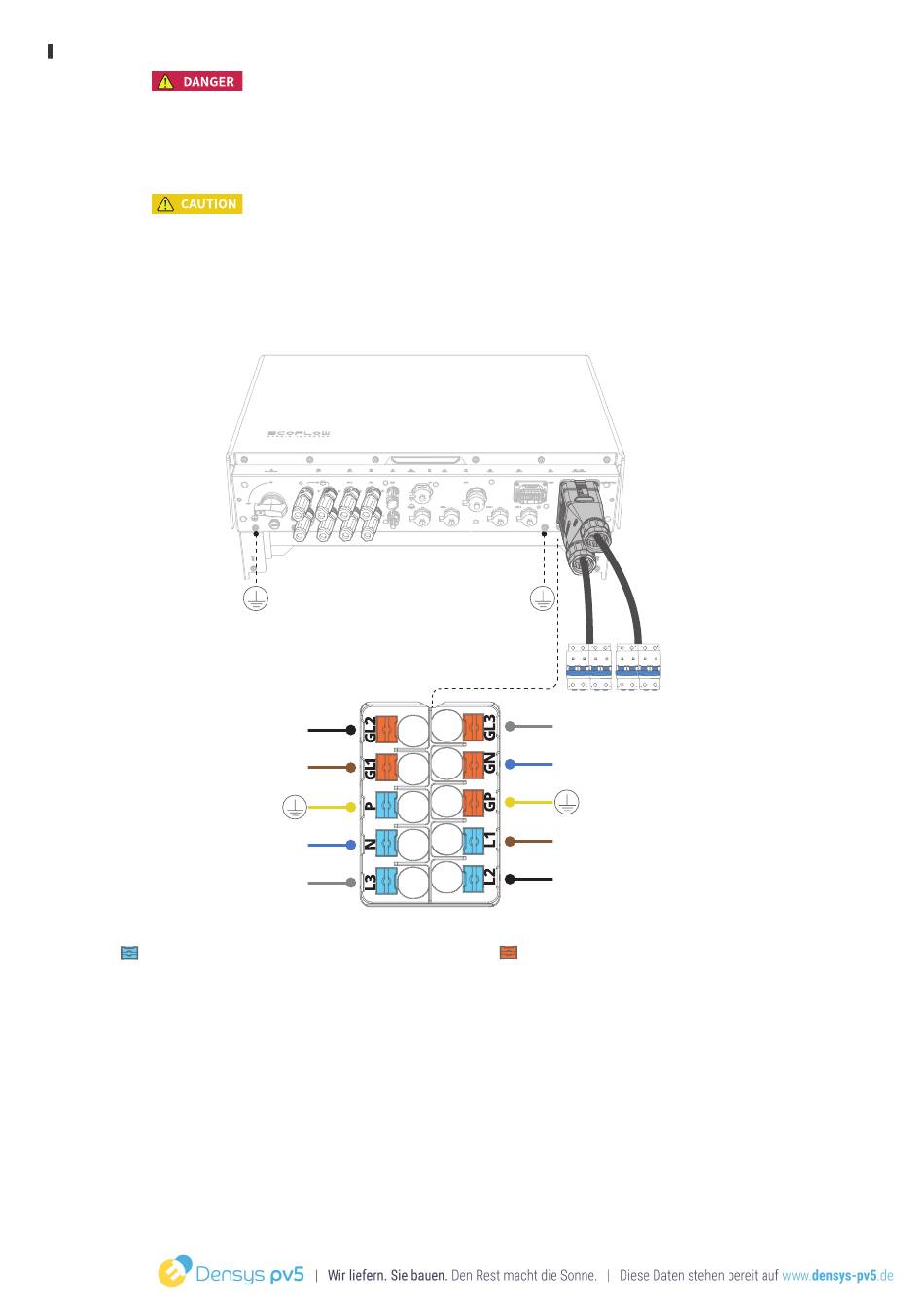

GRID/BACKUP-Kabel
Lastanschluss BACKUP
L1 · LOAD-L1, a-Phasen-Leitung 1
L2 · LOAD-L2, b-Phasen-Leitung 2
L3 · LOAD-L3, c-Phasen-Leitung 3
N · LOAD-N, Neutralleiter
P
· LOAD-PE, Erdungsleiter
1 6 |
• Es müssen 20 mm abisoliert werden. Wird weniger abisoliert, entsteht möglicherweise keine
korrekte Crimpverbindung, wodurch der Leiter keine ausreichend hohen Stromstärken führen
kann.
• Begradigen Sie die Leiter. Wenn ein Leiter außerhalb des Kabelmantels verbleibt, kann es zu
einem Kurzschluss kommen.
• Ziehen Sie das Kabel nach hinten, um sicherzustellen, dass der Anschluss ordnungsgemäß
hergestellt ist, bevor Sie den Klemmenblock befestigen.
• Trennen Sie das Gerät vor der Installation, dem Betrieb und der Wartung immer von jeglicher
Energiequelle.
• Schließen Sie keine Lasten zwischen dem Wechselrichter und dem Wechselstromschalter an,
der direkt mit dem Wechselrichter verbunden ist.
• Erden Sie den PE-Pol des NETZ-Steckverbinders und das Gerätegehäuse.
• Schließen Sie die NETZ-Leiter nicht an die BACKUP-Lastklemme des Wechselrichters an und
schließen Sie die BACKUP-Lastleiter nicht an die NETZ-Klemme an.
NETZ-Terminal
GL1 · GRID-L1, a-Phasen-Leitung 1
GL2 · GRID-L2, b-Phasen-Leitung 2
GL3 · GRID-L3, c-Phasen-Leitung 3
GN · GRID-N, Neutralleiter
GP
· GRID-PE, Erdungsleiter
