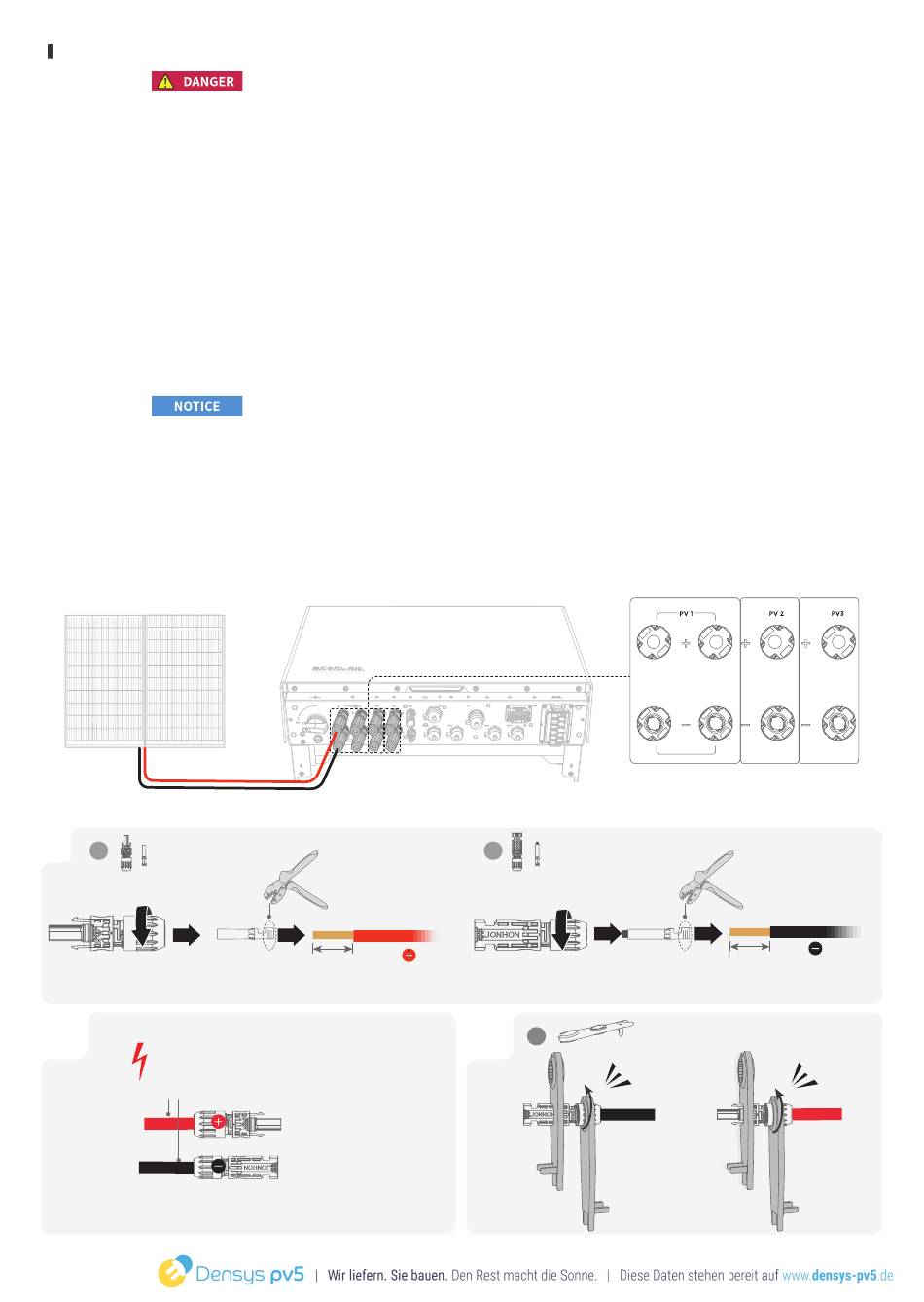

Anschluss der PV-Eingangskabel
1
A3
2
2
GEFAHR!
Durch Zurückziehen prüfen, ob die
Verbindung fest ist
1 4 |
• Bevor Sie die PV-Eingangskabel anschließen, stellen Sie sicher, dass der Wechselstromschalter
am Wechselrichter und der PV-Schalter am Wechselrichter ausgeschaltet sind. Andernfalls
kann es zu Stromschlag kommen.
• Der PV-String erzeugt eine tödliche Hochspannung, wenn er dem Sonnenlicht ausgesetzt ist.
Trennen Sie das PV-Kabel des PV-Strings, bevor Sie die Energieversorgung mit Gleichstrom
anschließen.
• Stellen Sie vor dem Anschließen sicher, dass die Polarität des Ausgangs des PV-Arrays mit den
Symbolen „PV+"/„PV-" übereinstimmt.
• Stellen Sie vor dem Anschließen der PV-Eingangskabel sicher, dass die Impedanz zwischen den
Plus-/Minusanschlüssen des PV-Strings und der Erde größer als 1 MΩ ist. Erden Sie die Plus/
Minus Bohrung des PV-Arrays nicht.
• Wenn der Wechselrichter in Betrieb ist, dürfen keine Arbeiten an den PV-Eingangskabeln
durchgeführt werden, wie z. B. das Anschließen oder Trennen eines PV-Strings oder eines
PV-Moduls in einem PV-String. Andernfalls besteht die Gefahr eines Stromschlags.
• Entfernen Sie nicht die Schutzkappe vom unbenutzten PV-Eingangsanschluss. Andernfalls wird
die IP-Schutzklasse des Wechselrichters beeinträchtigt.
• Stellen Sie sicher, dass die maximale DC Spannung und der maximale Kurzschlussstrom eines
jeden Strings den in den „Technischen Parametern" des Benutzerhandbuchs angegebenen
zulässigen Bereich nicht überschreiten.
• Um eine Fehlfunktion zu vermeiden, schließen Sie keine PV-Module an den Wechselrichter an,
bei denen die Gefahr von Kriechstrom besteht.
• Um Schäden am Wechselrichter durch Blitzschlag zu vermeiden, wird empfohlen, den PV-
Anschlusskasten mit einem Überspannungsschutzschalter auszustatten.
• Nachdem die Plus- und Minusstecker eingerastet sind, ziehen Sie die PV-Eingangskabel leicht
nach hinten, um einen festen Sitz sicherzustellen.
• Es wird davon abgeraten, verschiedene Marken oder Modelle von PV-Modulen am selben
MPPT-Schaltkreis anzuschließen oder PV-Module mit unterschiedlichen Ausrichtungen oder
Winkelstellungen mit demselben PV-String zu verbinden.
1
6-7,5 mm
A3
2
3
×2
A12
Klick
PV-Klemme
1
6-7,5 mm
Klick
