• N- UND PE-KABEL SIND IM HAUPTPANEL SEPARAT VERDRAHTET.
EcoFlow PowerOcean
Plus Hybrid-
Wechselrichter
BAT
Batterie
PV-String
PV

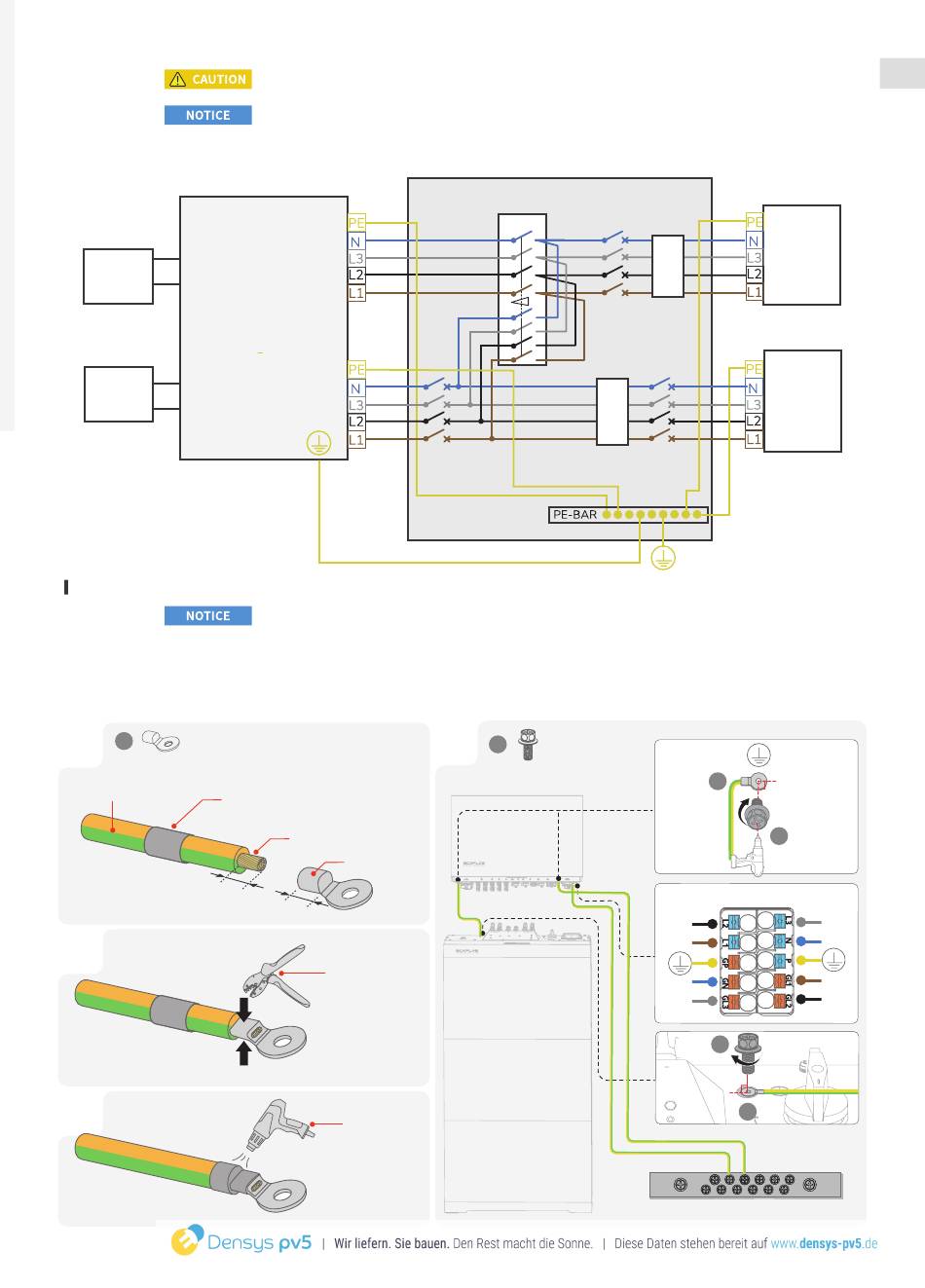

Anschluss von PE-Kabeln
1
×3
A13
PE Kabel
Schrumpfschlauch
L = L1+ 3 mm
2
3
• Schließen Sie die N-Sammelschiene nicht an die N-Leitung zwischen dem Wechselrichter und
dem Netz an, da sonst der Wechselrichterbetrieb gestört werden kann.
• Verbinden Sie nicht die N-Notstrom der AC-Absicherungsseite und der AC-Netzseite, da es
sonst zu einem abnormalen Betrieb des Systems kommen kann. Wenn Sie in einigen Häusern
angeschlossen sind, versuchen Sie, die N-Sammelschiene vom Netz zu trennen und die AC-
GPID N-Klemme des Wechselrichters direkt an die N-Klemme des Netzes anzuschließen.
BACKUP
NETZ
• Stellen Sie sicher, dass das Erdungskabel sicher angeschlossen ist.
• Umwickeln Sie den Bereich, in dem der Draht gequetscht wird, mit Schrumpfschlauch oder
Isolierband. Im Beispiel wurde ein Schrumpfschlauch verwendet.
• Schützen Sie das Gerät beim Einsatz einer Heißluftpistole vor Verbrennungen.
• Wir empfehlen, nach dem Anschluss des PE-Kabels Kieselgel oder Farbe um die
Erdungsklemme herum zu verwenden.
Kabelseele
(Kupferleiter 10 mm²)
Ösenkabelschuh
L1
Crimpzange
Heißluftpistole
Verteilerkasten
MTS
RCD
4
×2
A11
Backup
Last
RCD
Versor-
gungsnetz
A13
90°
2,5 Nm
A11
BACKUP/NETZ-Anschlussklemme
2,5 Nm
A11
90°
A13
PE-Sammelschiene
de
|13
