INSTALLATIONSANLEITUNG
V1.2

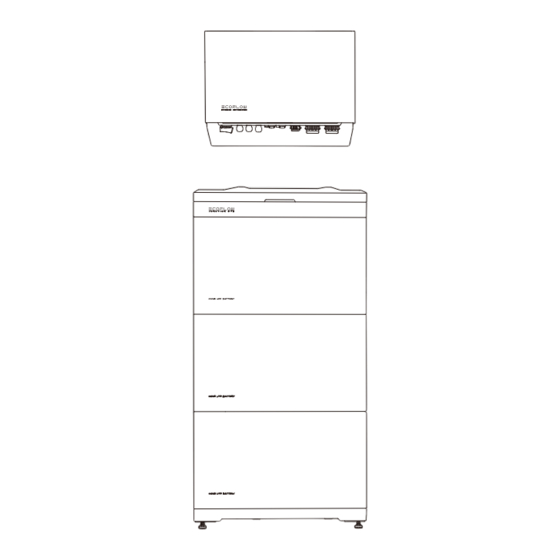

ECOFLOW POWEROCEAN
Solarbat terielösung für Zuhause
Für das neueste Dokument, bitte scannen Sie den QR-Code oder
besuchen Sie:
https://enterprise.ecoflow.com/eu/documentation
WICHTIG
• Before installing, operating, and maintaining the equipment, read and
follow up Installation Guide and Safety Instructions.
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für EcoFlow POWEROCEAN
Inhaltszusammenfassung für EcoFlow POWEROCEAN
- Seite 1 INSTALLATIONSANLEITUNG V1.2 ECOFLOW POWEROCEAN Solarbat terielösung für Zuhause Für das neueste Dokument, bitte scannen Sie den QR-Code oder besuchen Sie: https://enterprise.ecoflow.com/eu/documentation WICHTIG • Before installing, operating, and maintaining the equipment, read and follow up Installation Guide and Safety Instructions.
-
Seite 2: Inhaltsverzeichnis
INHALT Hinweise zur Sicherheit Vorbereiten von Werkzeugen und Instrumenten Inhalt des Lieferumfangs Systeminstallation Anforderungen an die Installationsumgebung Einbauraum Anforderungen Einsetzen des Akkus Einsetzen des Wechselrichters System-Übersicht Elektrischer Anschluss Anschließen des Erdungskabels Anschließen der PV-Eingangskabel Anschließen der Netzkabel Anschließen der Sicherungskabel Anschließen der Akkukabel Anschließen der Akku-Kommunikationskabel Anschließen der COM-Stecker... -
Seite 3: Hinweise Zur Sicherheit
• Lesen und beachten Sie vor der Montage, dem Betrieb und der Wartung des Geräts Montageanleitung und das Sicherheitshinweise. • Die für die Installation und Wartung der Geräte von EcoFlow zuständigen Personen müssen einge- hend geschult werden, alle notwendigen Sicherheitsvorkehrungen kennen und in der Lage sein, alle Arbeiten korrekt auszuführen. -
Seite 4: Vorbereiten Von Werkzeugen Und Instrumenten
• Überprüfen Sie nach dem Auspacken die Unversehrtheit und Vollständigkeit der Liefergegenstände. Sollte ein Teil fehlen oder beschädigt sein, wenden Sie sich an den Lieferanten. • Es wird empfohlen, die Originalverpackung für weitere Zwecke aufzubewahren. ·VERPACKUNG DES ECOFLOW POWEROCEAN HYBRID-WECHSELRICHTER ×1 ×1 ×1... - Seite 5 Röhrenförmige Klemme Röhrenförmige Klemme Röhrenförmige Klemme Montagewerkzeug OT-Klemme (Für Drahtstärke 10AWG/6mm²) (Für Drahtstärke 22AWG/0,5mm²) (Für Drahtstärke 18AWG/1mm²) (Für Drahtstärke 26AWG/0,25mm²) ·VERPACKUNG DES ECOFLOW POWEROCEAN LFP-AKKU ×1 ×2 Akku – T-förmiges Montageteil (M6) Akku – L-förmiges Montageteil ×8 ×2 EcoFlow PowerOcean LFP-Akku Schrauben（M5×12) Dehnschraube(M6×60)
-
Seite 6: Systeminstallation
Systeminstallation WARNING • Die Installations- und Nutzungsumgebung muss den einschlägigen internationalen, Anforderungen an die nationalen und lokalen Normen für Lithiumbatterien entsprechen und mit den örtlichen installationsumgebung Gesetzen und Vorschriften übereinstimmen. NOTICE • Wenn Sie den Akku in einer Garage einbauen, halten Sie in von der Einfahrt fern. •... -
Seite 7: Einsetzen Des Akkus
GEFAHR • Achten Sie beim Bohren von Löchern auf Wasser- und Stromleitungen, die in der Wand oder unter Einsetzen des dem Boden verlegt sind. Akkus • Schützen Sie das Akkusockel beim Bohren von Löchern vor Spänen und Staub. VORSICHT • Beauftragen Sie genügend Mitarbeiter (zwei oder mehr) mit dem Transport des Akkus, um Personen- und Akkuschäden zu vermeiden. - Seite 8 ×2 ×1 ×2 ×2 5,0 Nm 10mm ❷ ❷ 2,5 Nm ❶ 5,0 Nm ❸ ❶ Ziehen Sie es fest an, um es zu sichern. ❶ ❷ ×1 ❶ 5,0 Nm ❶ ❷...
-
Seite 9: Einsetzen Des Wechselrichters
HINWEIS Einsetzen des • Montieren Sie den Wechselrichter senkrecht oder nach hinten geneigt (< 30°), um die Wärmeableitung Wechselrichters des Wechselrichters zu erleichtern. ×1 ×4 ×1 ×2 (M6*60) Drehmomentschlüssel (10-mm-Nuss) ❷ 5,0 Nm (Ф7mm) Die Diebstahlsicherung wird bei Bedarf vom Kunden vorbereitet. System- Stromnetz Anwendungen... -
Seite 10: Anschluss
• Nicht enthalten einen für die Lastart ausgewiesenen AC- - Not-Aus-Taster Schalter. • Separat erhältlich - PV string •Der EcoFlow PowerOcean Hybrid- - AC-Schalter Wechselrichter unterstützt den Eingang von zwei PV-Strings. • Empfohlen: ein AC- • Separat erhältlich Trennschalter mit einem Nennstrom von 32 A... -
Seite 11: Anschließen Des Erdungskabels
HINWEIS Anschließen des • Stellen Sie sicher, dass das Erdungskabel sicher angeschlossen ist. Erdungskabels ×3 Kabel Kabelader Netzklemme L3 N PE OT-Klemme Crimpzange PE-Sammelschiene GEFAHR • Vergewissern Sie sich vor dem Anschließen der PV-Eingangskabel, dass der PV-SCHALTER am Anschließen der Wechselrichter auf AUS steht. -
Seite 12: Anschließen Der Netzkabel
×1 8-10mm ❶ ❷ 8-10mm Achten Sie darauf, dass das Kabel nach dem Crimpen nicht versehentlich herausgezogen werden kann. Stellen Sie sicher, dass Schutzkappe entfernen. die Kabel richtig gepolt sind. PV1+ PV1+ PV1- PV1- Klick Stellen Sie das Multimeter auf DC-Gang, um die Spannung an der DC-Position zu messen. Wenn die Spannung einen negativen Wert hat, ist die Polarität des PV-Eingangs falsch und muss korrigiert werden. -
Seite 13: Anschließen Der Sicherungskabel
FÜNFADRIGES KABEL (L1, L2, L3, N, PE) ×1 Netzklemme Netzklemme L3 N Schutzkappe entfernen. Netzanschluss VORSICHT Anschließen der • Trennen Sie das Produkt Lesen Sie vor der Montage, Betrieb und der Wartung des Geräts stets von allen Spannungsquellen. Sicherungskabel • Verbinden Sie den Sicherungsstecker nicht mit dem Netzanschluss des Wechselrichters. •... -
Seite 14: Anschließen Der Akkukabel
GEFAHR • Bevor Sie die Batterieklemmen abklemmen, MÜSSEN Sie den BATTERIESCHALTER auf Anschließen der der Oberseite der Anschlussdose auf OFF stellen und dann die Taste BATTERIE EIN/ Akkukabel AUS auf der rechten Seite der Anschlussdose 10 Sekunden lang gedrückt halten, bis die Anzeige erlischt. -
Seite 15: Anschließen Der Com-Stecker
- OPTION ×2 HINWEIS Anschließen der • COM-Klemme unterstützt Logik-Schnittstellenanschluss. Gemäß den örtlichen Vorschriften ist häufig eine logische Schnittstelle erforderlich, die durch einen einfachen Schalter oder COM-Stecker einen Schütz bedient werden kann. • Bei geschlossenem Schalter arbeitet der Wechselrichter normal. Wird der Schalter geöffnet, sinkt die Wirkleistung des Wechselrichters innerhalb von 5 Sekunden auf null. - Seite 16 ×1 ❶ Schutzkappe entfernen. ❷ D:4-8mm Klick D:8-11mm - (OPTION) EINSETZEN HINWEIS • Entfernen Sie vor der Installation von Not-Aus-Taster das Kurzschlusskabel zwischen PIN14 und DES NOT-AUS-TASTER PIN16. ×1 D:4-8mm D:8-11mm ❶ Schutzkappe entfernen. ❷ Klick 14 |...
-
Seite 17: Anschließen Des Intelligenten Zählers
HINWEIS Anschließen des • Es wird empfohlen, ein CAT5-Netzwerkkabel (oder höher) zu verwenden. • Bitte verwenden Sie das in der Verpackung enthaltene Intelligenten Zählers. Intelligenten Zählers ADL400N-CT/D10 ZÄHLER EINBAU Anschluss des Kommunikationskabels für Zähler Spannungsabtastung intelligenten Zähler Siehe Leitung ② unten: Klemme 1, 2 und 3 sind zur Spannungsabtastung Bringen Sie die Quarzklemme gemäß... -
Seite 18: Mit Dem Internet Verbinden
YDS60-80 ZÄHLER EINBAU a-Phasen-Spannungsabtastung am Netzausgang ZÄHLERABTASTUNG b-Phasen-Spannungsabtastung am Netzausgang Schließen Sie den intelligenten Zähler wie in der c-Phasen-Spannungsabtastung am Abbildung gezeigt an den Hausanschluss an. Nullleiter der Abtastung am Ausgang ZÄHLERKOMMUNIKATION Kommunikationsanschluss des Wechselrichters Verbinden Sie die Kommunikationsanschlüsse Kommunikationsanschluss des Wechselrichters A und B des Zählers (YDS60-80) mit dem Zähleranschluss am Wechselrichter. - Seite 19 An beiden Enden des Netzwerkkabels wird der Verdrahtungsstandard T568B ×1 verwendet. T568B T568B 10-20 mm 10-20 mm Testen Sie die Netzwerkkabelverbindung. Wenn die LEDs der beiden RJ45-Ports nacheinander aufleuchten, ist das Netzwerkkabel korrekt verdrahtet und voll funktionsfähig sein. Falscher Verdrahtungsstandard Schlechte Verbindung Ideale Verbindung Ethernet-Kabel-Tester...
-
Seite 20: Initialisierungseinstellungen
Aufleuchten angeschlossen. Rotierend weiß Alle Schalter, die mit dem System verbunden sind, sind Schalter in AUS-Stellung. Das AC/DC-Stromkabel, das Akkukabel und das POWEROCEAN HYBRID-WECHSELRICHTER Kabelanschluss Kommunikationskabel sind korrekt, sicher und zuverlässig angeschlossen. Status Beschreibung Unbenutzte Klemmen Unbenutzte Klemmen und Anschlüsse sind mit und Anschlüsse... -
Seite 21: Systems Initialisierungseinstellungen
Passwort für das WLAN einzugeben, und klicken Sie EcoFlow Pro dann auf „Beitreten“. 3. Nachdem Sie Ihr Telefon erfolgreich mit „PowerOcean_ xxxx“ verbunden haben, tippen Sie auf „EcoFlow Pro“ oben links auf der WLAN-Einstellungsseite Ihres Telefons, um zurückzuschalten und mit der Inbetriebnahme fortzufahren. ANMELDEN Geben Sie das Konto und das Passwort des Installateurs ein. - Seite 22 INITIALISIERUNGSEINSTELLUNGEN Nachdem die Bluetooth-Verbindung hergestellt wurde, startet das Gerät die Inbetriebnahme in drei Schritten. Schritt 1: Interneteinrichtung Klicken Sie auf Interneteinrichtung, um mit der Netzwerkkonfiguration zu beginnen. A. W-lan Klicken Sie auf W-lan. Wählen Sie den entsprechenden WLAN-Namen aus, geben Sie unten das Passwort ein, und klicken Sie auf Continue (Weiter).
- Seite 23 PowerOcean System verfügbar ist, wird die Update-Seite angezeigt, um Sie über diesen Schritt zu informieren. Die Schaltfläche „Überspringen“ ist für einige nicht dringende Aktualisierungen verfügbar. Es wird dringend empfohlen, dass Sie Ihre PowerOcean Firmware auf die neueste Version aktualisieren, um die Leistung sofort zu verbessern.
-
Seite 24: Wie Benutzer Geräte Hinzufügen
Scannen Sie den QR-Code, oder laden Sie ihn herunter: https://download.ecoflow.com/app EcoFlow App • Nachdem Sie EcoFlow PowerOcean mit der EcoFlow User App hinzugefügt haben, scannen Sie den QR-Code für den Nutzerzugang, um das System zu verbinden. 2. NEUES KONTO ERSTELLEN UND ANMELDEN. - Seite 26 Raccolta carta 2 4 |...
