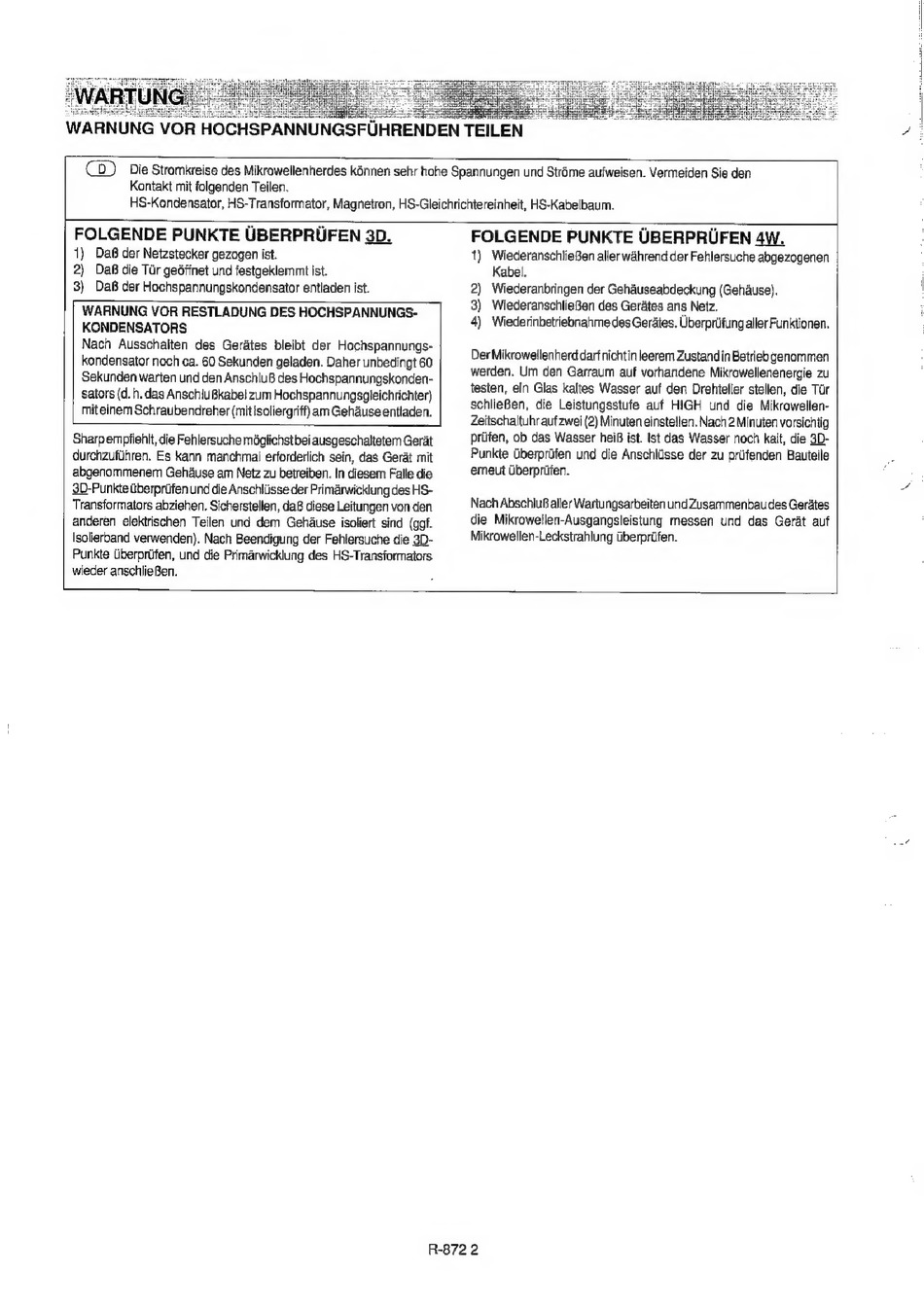

Sharp R-872 Serviceanleitung Seite 4

WARNUNG VOR HOCHSPANNUNGSFUHRENDEN TEI
Rae aie
LEN
Kontakt mit folgenden Teilen.
HS-Kondensator, HS-Transformator, Magnetron, HS-Gleichrichtereinheit, HS-Kabelbaum.
FOLGENDE PUNKTE UBERPRUFEN 3D.
1) DaB der Netzstecker gezogen ist.
2) Da8 die Tur gedffnet und festgeklemmt ist.
3) DaB8 der Hochspannungskondensator entladen ist.
WARNUNG VOR RESTLADUNG DES HOCHSPANNUNGS-
KONDENSATORS
Nach Ausschalten des Gerates bleibt der Hochspannungs-
kondensator noch ca. 60 Sekunden geladen. Daher unbedingt 60
Sekunden warten und den AnschluB des Hochspannungskonden-
sators (d.h. das AnschluBkabel zum Hochspannungsgleichrichter)
miteinem Schraubendreher (mitisoliergriff) am Gehduse entladen.
Sharp empfiehit, die Fehlersuche méglichstbei ausgeschaltetem Gerat
durchzufihren. Es kann manchmal erforderlich sein, das Gerat mit
abgenommenem Gehause am Netz zu betreiben. In diesem Falle die
3D-Punkte Uberpriifen und die Anschitisse der Primarwicklung des HS-
Transformators abziehen. Sicherstellen, daB diese Leitungen von den
anderen elektrischen Teilen und dem Gehduse isoliert sind (ggf.
Isolieroand verwenden). Nach Beendigung der Fehlersuche die 3D-
Punkte iiberprifen, und die Primarwicklung des HS-Transformators
wieder anschlieBen.
FOLGENDE PUNKTE UBERPRUFEN 4W.
1) WiederanschlieSen aller wahrend der Fehlersuche abgezogenen
Kabel.
2) Wiederanbringen der Gehauseabdeckung (Gehause).
3) WiederanschlieBen des Gerates ans Netz.
4) Wiederinbetriebnahme des Gerates. Uberpriifung aller Funktionen.
Der Mikrowellenherd dart nichtin leerem Zustand in Betrieb genommen
werden. Um den Garraum auf vorhandene Mikrowellenenergie zu
testen, ein Glas kaltes Wasser auf den Drehteller stellen, die Tar
schlieBen, die Leistungsstufe auf HIGH und die Mikrowellen-
Zeitschaltuhr aufzwei (2) Minuten einstellen. Nach 2 Minuten vorsichtig
priifen, ob das Wasser heif ist. Ist das Wasser noch kait, die 3D-
Punkte Uberprifen und die Anschltisse der zu priifenden Bauteile
ereut Uberprifen.
Nach AbschluB aller Wartungsarbeiten und Zusammenbau des Gerates
die Mikrowellen-Ausgangsleistung messen und das Gerat auf
Mikrowellen-Leckstrahlung tiberpriifen.
