VERFAHRENS
BUCHSTABE

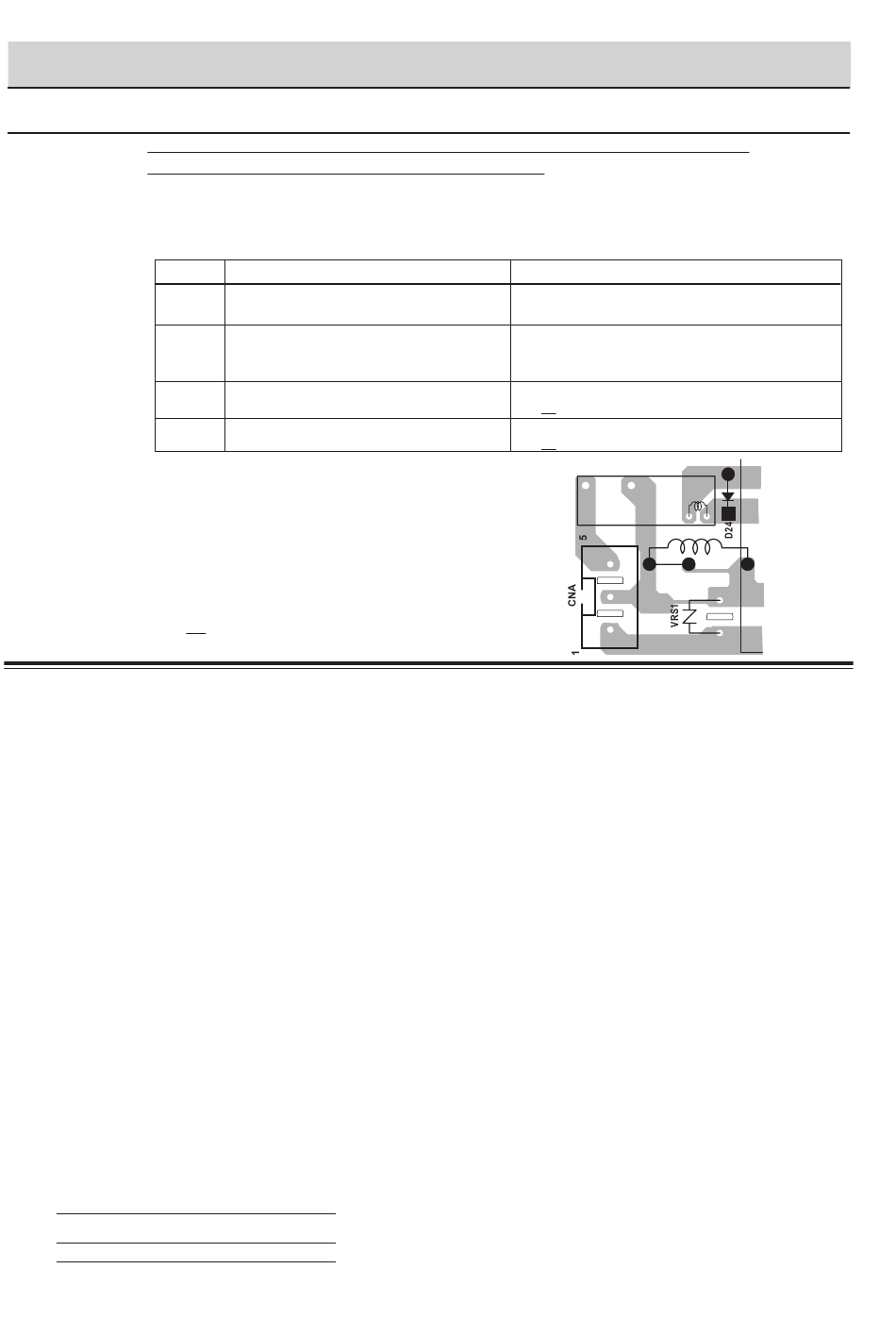

M MASSNAHMEN, WENN DAS FOLIENMUSTER AUF DER GEDRUCKTEN
SCHALTUNG (PLATINE) UNTERBROCHEN IST
Um die elektronischen Schaltkreise zu schützen, ist dieses Modell mit einem dünnen Folienmuster über der
Primärwicklung der Platine ausgestattet. Ist das Folienmuster unterbrochen, ist die folgende Anleitung zur
Behebung des Fehlers zu befolgen.
Problem: Strom eingeschaltet, Anzeige leuchtet nicht auf
SCHRITTE
HINWEIS: *Zum Zeitpunkt dieser Reparaturen
DIE 4D-PUNKTE ÜBERPRÜFEN.
Das Sensortasten-Bedienfeld besteht aus den folgenden
Einheiten, wie im Schaltkreis des Bedienfeldes dargestellt.
(1) Schaltereinheit (3) LED-Einheit
(2) Steuerungseinheit
Die Grundfunktionen dieser Einheiten und die zwischen
den Einheiten übertragenen Signale werden nachfolgend
beschrieben.
Schaltereinheit
Die Schaltereinheit besteht aus einer Matrix, und die im
LSI generierten Signale werden an die Schaltereinheit über
P22, P23 und P24 gesendet.
Beim Berühren einer Schaltertaste wird durch die Schal-
tereinheit ein Signal erzeugt und über P50 und P51 an das
LSI weitergegeben, um die angeforderte Funktion
durchzuführen.
Steuerungseinheit
Die Steuerungseinheit besteht aus dem LSI und den
Schaltkreisen für Stromquellen, Relais, Rückbeleuchtung,
Synchronisationssignal, Rückstellung, Tongeber und
Anzeigen.
1) LSI
Das LSI steuert die Signale für die Sensorschalter-
Abtastung, Relaisansteuerung, Herdfunktion und
Anzeigen.
2) Stromquellen-Schaltkreis
Dieser Schaltkreis erzeugt die in der Steuerungseinheit
benötigte Spannung.
Symbol Spannung
VC -5,0 V
PRÜFVERFAHREN
VORFALL
1 Die Nennspannung liegt nicht zwischen
Pin-Nr. 5 des 3-Pin-Steckers (A) an.
2 Die angegebene Wechselstrom-Spannung liegt
nicht an der Primärseite des Niederspannungs-
Transformators an.
3 Muster ist bei "a" und "b" unterbrochen.
4 Muster ist bei "a" und "b" unterbrochen.
eine Sichtprüfung des Varistors durch-
führen. Auf verbrannte Stellen prüfen.
Werden Fehler festgestellt, die
defekten Teile austauschen.

SENSORTASTEN-BEDIENFELD

ÜBERBLICK ÜBER DAS BEDIENFELD
Anwendung
LSI (IC1)
R-21FBST/R-22FBST - 16
BAUTEIL-PRÜFUNG
URSACHE ODER KORREKTUR
Spannungsversorgung und Herd-Netzkabel prüfen.
Der Niedrigspannungs-Transformator oder der
Sekundärkreis ist defekt.
Überprüfen und Reparieren.
* Drahtbrücke J1 einlegen und löten.
(DIE 3D-PUNKTE VOR DER REPARATUR ÜBERPRÜFEN.)
* Die Spule RCILF2003YAZZ zwischen "c" und "d" einsetzen.
(DIE 3D-PUNKTE VOR DER REPARATUR ÜBERPRÜFEN.)
RY4
3) Synchronsignal-Schaltkreis
Das Synchronsignal ist vorhanden, um eine grundlegende
Standardzeit im Uhrschaltkreis zu erzeugen. Bei diesem Signal
ist eine sehr kleine Fehlerrate vorhanden, da es auf kommerzieller
Frequenz arbeitet.
4) ACL-Schaltkreis
Dieser Schaltkreis erzeugt ein Signal, wodurch das LSI auf den
ursprünglichen Zustand zurückgestellt wird, wenn Strom zugeführt
wird.
5) Summer-Schaltkreis
Der Summer antwortet auf Signale vom LSI, um Summertöne
auszugeben (Tastendruckton und Fertigstellungston).
6) Stoppschalter
Dieser Schalter "teilt" dem LSI mit, ob die Tür geöffnet oder
geschlossen ist.
7) Relais-Schaltkreis
Für die Ansteuerung des Magnetrons, des Gebläsemotors, des
Drehtellermotors und der Herdbeleuchtung.
8) Anzeige-Schaltkreis
Dieser Schaltkreis besteht aus 3 Stellen, 12 Segmenten und 4
gleichen Elektroden unter Verwendung einer Flüssigkristallan-
zeige.
9) Codierer
Der Codierer wandelt das von dem LSI erzeugte Signal in ein
Impulssignal um, und das Impulssignal kehrt zum LSI zurück.
10) Gegenlicht-Schaltkreis
Dieser Schaltkreis treibt das Hintergrundlicht an (Licht emitierende
Dioden LD1-LD3).
11) LED-Einheit
Ein Schaltkreis, der aus drei LEDs (LS1-LD3) besteht, die von der
Steuerungseinheit angesteuert werden und die Rückbeleuchtung
des Displays liefern.
b
J1
d
c
a
