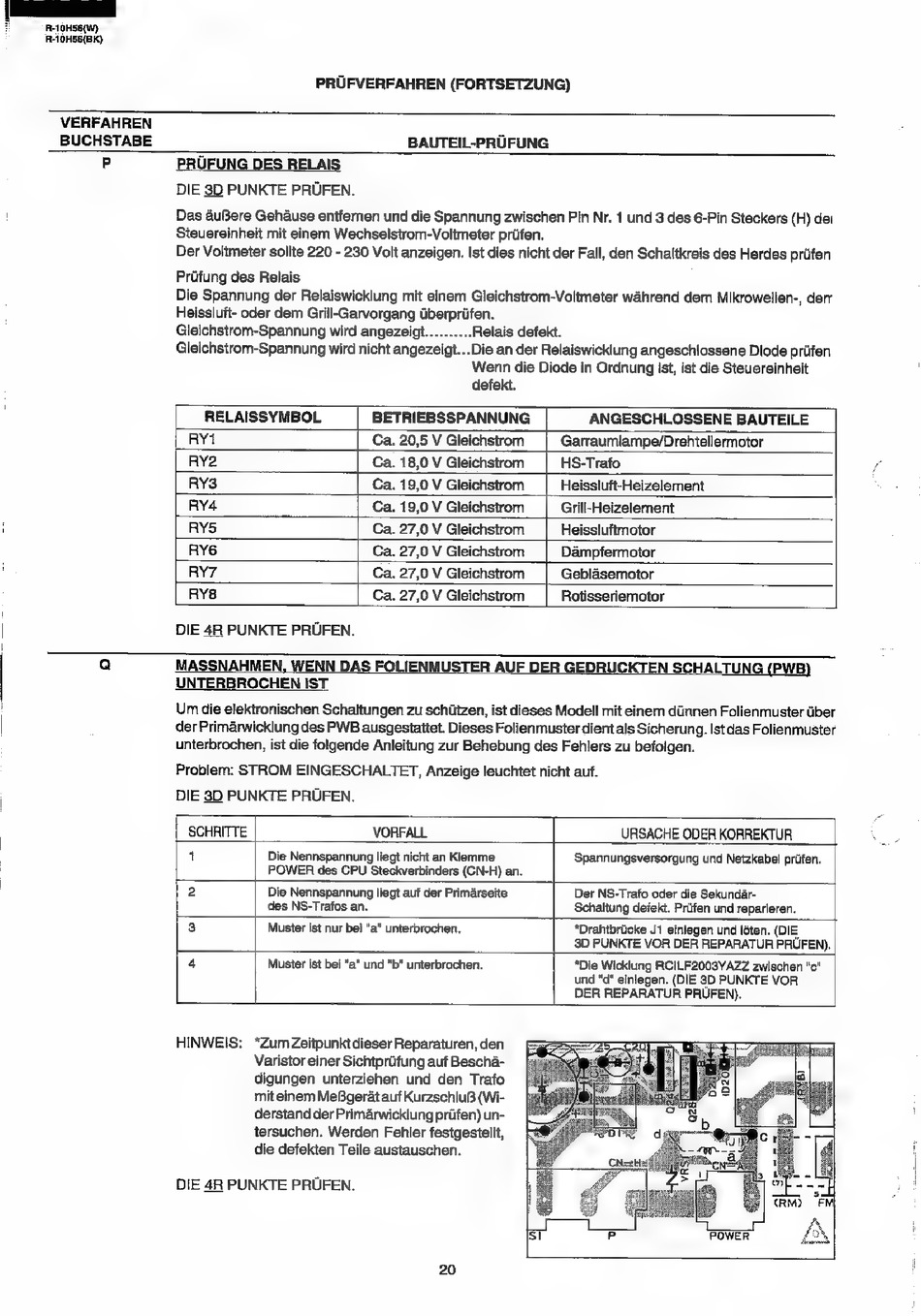

PRUFVERFAHREN (FORTSETZUNG)
VERFAHREN
BUCHSTABE
BAUTEIL-PRUFUNG
P PRUFUNG DES RELAIS
DIE 3D PUNKTE PRUFEN.
Das auBere Gehause entfernen und die Spannung zwischen Pin Nr. 1 und 3 des 6-Pin Steckers (H) dei
Steuereinheit mit einem Wechselstrom-Voltmeter priifen.
Der Voltmeter sollte 220 - 230 Volt anzeigen. Ist dies nicht der Fall, den Schaltkreis des Herdes priifen
Prifung des Relais
Die Spannung der Relaiswicklung mit einem Gleichstrom-Voltmeter wahrend dem Mikrowellen-, derr
Heissluft- oder dem Grill-Garvorgang Uberpriifen.
Gleichstrom-Spannung wird angezeigt.......... Relais defekt.
Gleichstrom-Spannung wird nicht angezeigt...Die an der Relaiswicklung angeschlossene Diode priifen
Wenn die Diode in Ordnung ist, ist die Steuereinheit
defekt.
RELAISSYMBOL BETRIEBSSPANNUNG ANGESCHLOSSENE BAUTEILE
RY1 Ca. 20,5 V Gleichstrom Garraumiampe/Drehtellermotor
RY2 Ca. 18,0 V Gleichstrom HS-Trafo v7
RY3 Ca. 19,0 V Gleichstrom Heissluft-Heizelement
RY4 Ca. 19,0 V Gleichstrom Grill-Heizelement
RY5 Ca. 27,0 V Gleichstrom Heissluftmotor
RY6 Ca. 27,0 V Gleichstrom Dampfermotor
RY7 Ca. 27,0 V Gleichstrom Geblasemotor
RY8 Ca. 27,0 V Gleichstrom Rotisseriemotor
DIE 4A PUNKTE PRUFEN.
Q
MASSNAHMEN, WENN DAS FOLIENMUSTER AUF DER GEDRUCKTEN
SCHALTUNG (PWB)
UNTERBROCHEN IST
Problem: STROM EINGESCHALTET, Anzeige leuchtet nicht auf.
DIE 3D PUNKTE PRUFEN.
HINWEIS: *Zum Zeitpunktdieser Reparaturen, den
Varistor einer Sichtpriifung auf Bescha-
digungen unterziehen und den Trafo
mit einem Me@Bgerat auf KurzschluB (Wi-
derstand der Primarwicklung priifen) un-
tersuchen. Werden Fehler festgestellt,
die defekten Teile austauschen.
DIE 4R PUNKTE PRUFEN.
