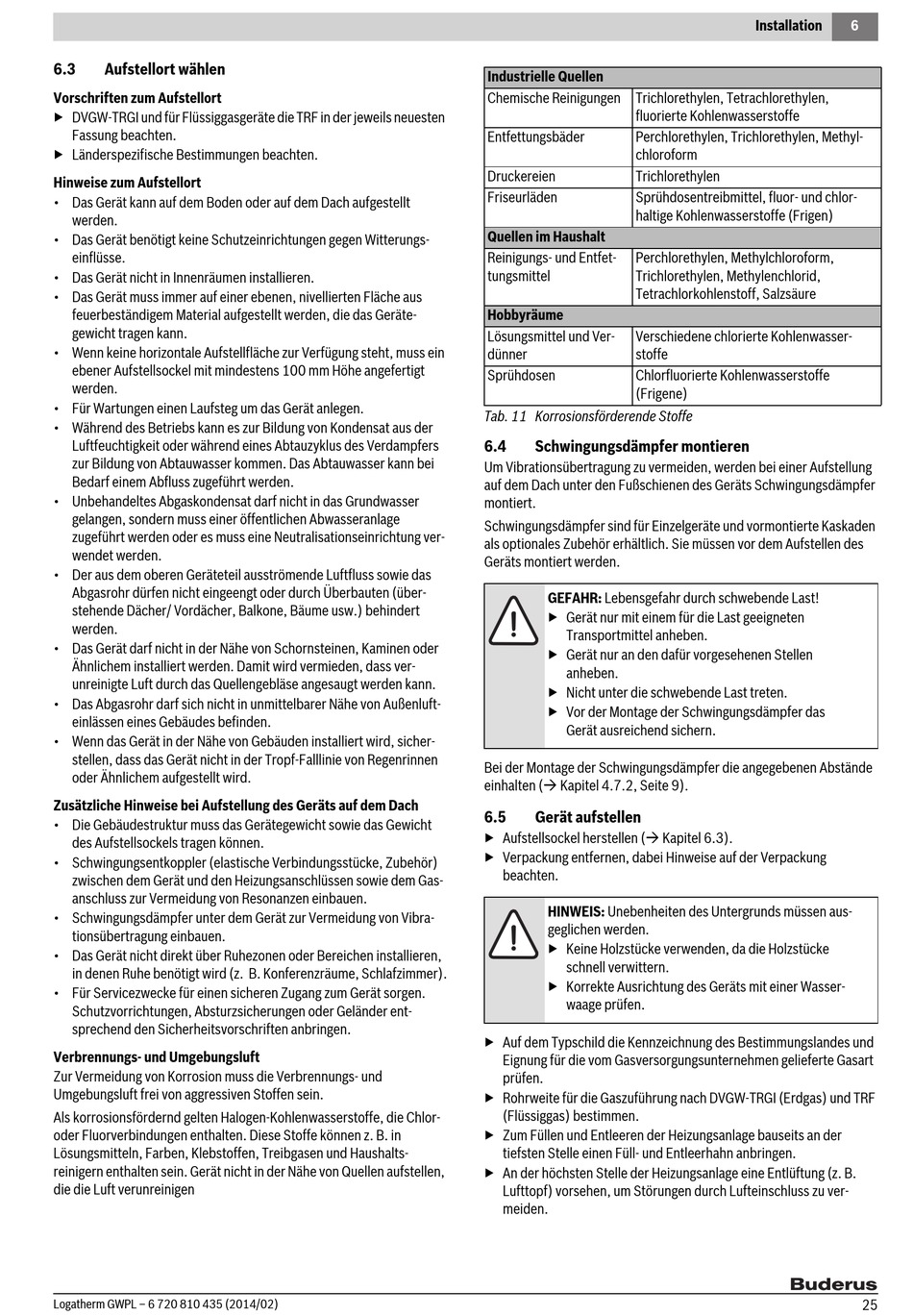

6.3 Aufstellort wählen
Vorschriften zum Aufstellort
▶ DVGW-TRGI und für Flüssiggasgeräte die TRF in der jeweils neuesten
Fassung beachten.
▶ Länderspezifische Bestimmungen beachten.
Hinweise zum Aufstellort
• Das Gerät kann auf dem Boden oder auf dem Dach aufgestellt
werden.
• Das Gerät benötigt keine Schutzeinrichtungen gegen Witterungs-
einflüsse.
• Das Gerät nicht in Innenräumen installieren.
• Das Gerät muss immer auf einer ebenen, nivellierten Fläche aus
feuerbeständigem Material aufgestellt werden, die das Geräte-
gewicht tragen kann.
• Wenn keine horizontale Aufstellfläche zur Verfügung steht, muss ein
ebener Aufstellsockel mit mindestens 100 mm Höhe angefertigt
werden.
• Für Wartungen einen Laufsteg um das Gerät anlegen.
• Während des Betriebs kann es zur Bildung von Kondensat aus der
Luftfeuchtigkeit oder während eines Abtauzyklus des Verdampfers
zur Bildung von Abtauwasser kommen. Das Abtauwasser kann bei
Bedarf einem Abfluss zugeführt werden.
• Unbehandeltes Abgaskondensat darf nicht in das Grundwasser
gelangen, sondern muss einer öffentlichen Abwasseranlage
zugeführt werden oder es muss eine Neutralisationseinrichtung ver-
wendet werden.
• Der aus dem oberen Geräteteil ausströmende Luftfluss sowie das
Abgasrohr dürfen nicht eingeengt oder durch Überbauten (über-
stehende Dächer/ Vordächer, Balkone, Bäume usw.) behindert
werden.
• Das Gerät darf nicht in der Nähe von Schornsteinen, Kaminen oder
Ähnlichem installiert werden. Damit wird vermieden, dass ver-
unreinigte Luft durch das Quellengebläse angesaugt werden kann.
• Das Abgasrohr darf sich nicht in unmittelbarer Nähe von Außenluft-
einlässen eines Gebäudes befinden.
• Wenn das Gerät in der Nähe von Gebäuden installiert wird, sicher-
stellen, dass das Gerät nicht in der Tropf-Falllinie von Regenrinnen
oder Ähnlichem aufgestellt wird.
Zusätzliche Hinweise bei Aufstellung des Geräts auf dem Dach
• Die Gebäudestruktur muss das Gerätegewicht sowie das Gewicht
des Aufstellsockels tragen können.
• Schwingungsentkoppler (elastische Verbindungsstücke, Zubehör)
zwischen dem Gerät und den Heizungsanschlüssen sowie dem Gas-
anschluss zur Vermeidung von Resonanzen einbauen.
• Schwingungsdämpfer unter dem Gerät zur Vermeidung von Vibra-
tionsübertragung einbauen.
• Das Gerät nicht direkt über Ruhezonen oder Bereichen installieren,
in denen Ruhe benötigt wird (z. B. Konferenzräume, Schlafzimmer).
• Für Servicezwecke für einen sicheren Zugang zum Gerät sorgen.
Schutzvorrichtungen, Absturzsicherungen oder Geländer ent-
sprechend den Sicherheitsvorschriften anbringen.
Verbrennungs- und Umgebungsluft
Zur Vermeidung von Korrosion muss die Verbrennungs- und
Umgebungsluft frei von aggressiven Stoffen sein.
Als korrosionsfördernd gelten Halogen-Kohlenwasserstoffe, die Chlor-
oder Fluorverbindungen enthalten. Diese Stoffe können z. B. in
Lösungsmitteln, Farben, Klebstoffen, Treibgasen und Haushalts-
reinigern enthalten sein. Gerät nicht in der Nähe von Quellen aufstellen,
die die Luft verunreinigen
Logatherm GWPL – 6 720 810 435 (2014/02)
Industrielle Quellen
Chemische Reinigungen Trichlorethylen, Tetrachlorethylen,
fluorierte Kohlenwasserstoffe
Entfettungsbäder Perchlorethylen, Trichlorethylen, Methyl-
chloroform
Druckereien Trichlorethylen
Friseurläden Sprühdosentreibmittel, fluor- und chlor-
haltige Kohlenwasserstoffe (Frigen)
Quellen im Haushalt
Reinigungs- und Entfet- Perchlorethylen, Methylchloroform,
tungsmittel Trichlorethylen, Methylenchlorid,
Tetrachlorkohlenstoff, Salzsäure
Hobbyräume
Lösungsmittel und Ver- Verschiedene chlorierte Kohlenwasser-
dünner stoffe
Sprühdosen Chlorfluorierte Kohlenwasserstoffe
(Frigene)
Tab. 11 Korrosionsförderende Stoffe
6.4 Schwingungsdämpfer montieren
Um Vibrationsübertragung zu vermeiden, werden bei einer Aufstellung
auf dem Dach unter den Fußschienen des Geräts Schwingungsdämpfer
montiert.
Schwingungsdämpfer sind für Einzelgeräte und vormontierte Kaskaden
als optionales Zubehör erhältlich. Sie müssen vor dem Aufstellen des
Geräts montiert werden.
GEFAHR: Lebensgefahr durch schwebende Last!
▶ Gerät nur mit einem für die Last geeigneten
Transportmittel anheben.
▶ Gerät nur an den dafür vorgesehenen Stellen
anheben.
▶ Nicht unter die schwebende Last treten.
▶ Vor der Montage der Schwingungsdämpfer das
Gerät ausreichend sichern.
Bei der Montage der Schwingungsdämpfer die angegebenen Abstände
einhalten ( Kapitel 4.7.2, Seite 9).
6.5 Gerät aufstellen
▶ Aufstellsockel herstellen ( Kapitel 6.3).
▶ Verpackung entfernen, dabei Hinweise auf der Verpackung
beachten.
HINWEIS: Unebenheiten des Untergrunds müssen aus-
geglichen werden.
▶ Keine Holzstücke verwenden, da die Holzstücke
schnell verwittern.
▶ Korrekte Ausrichtung des Geräts mit einer Wasser-
waage prüfen.
▶ Auf dem Typschild die Kennzeichnung des Bestimmungslandes und
Eignung für die vom Gasversorgungsunternehmen gelieferte Gasart
prüfen.
▶ Rohrweite für die Gaszuführung nach DVGW-TRGI (Erdgas) und TRF
(Flüssiggas) bestimmen.
▶ Zum Füllen und Entleeren der Heizungsanlage bauseits an der
tiefsten Stelle einen Füll- und Entleerhahn anbringen.
▶ An der höchsten Stelle der Heizungsanlage eine Entlüftung (z. B.
Lufttopf) vorsehen, um Störungen durch Lufteinschluss zu ver-
meiden.
