7 Elektrischer Anschluss Einzelgerät
7.3.6 CAN-BUS-Kabel anschließen
Durchführung und Zugentlastung für das CAN-BUS-Kabel am Steuer-
gerät verwenden.
▶ CAN-BUS-Kabel an die Anschlussklemmen P8 anschließen.

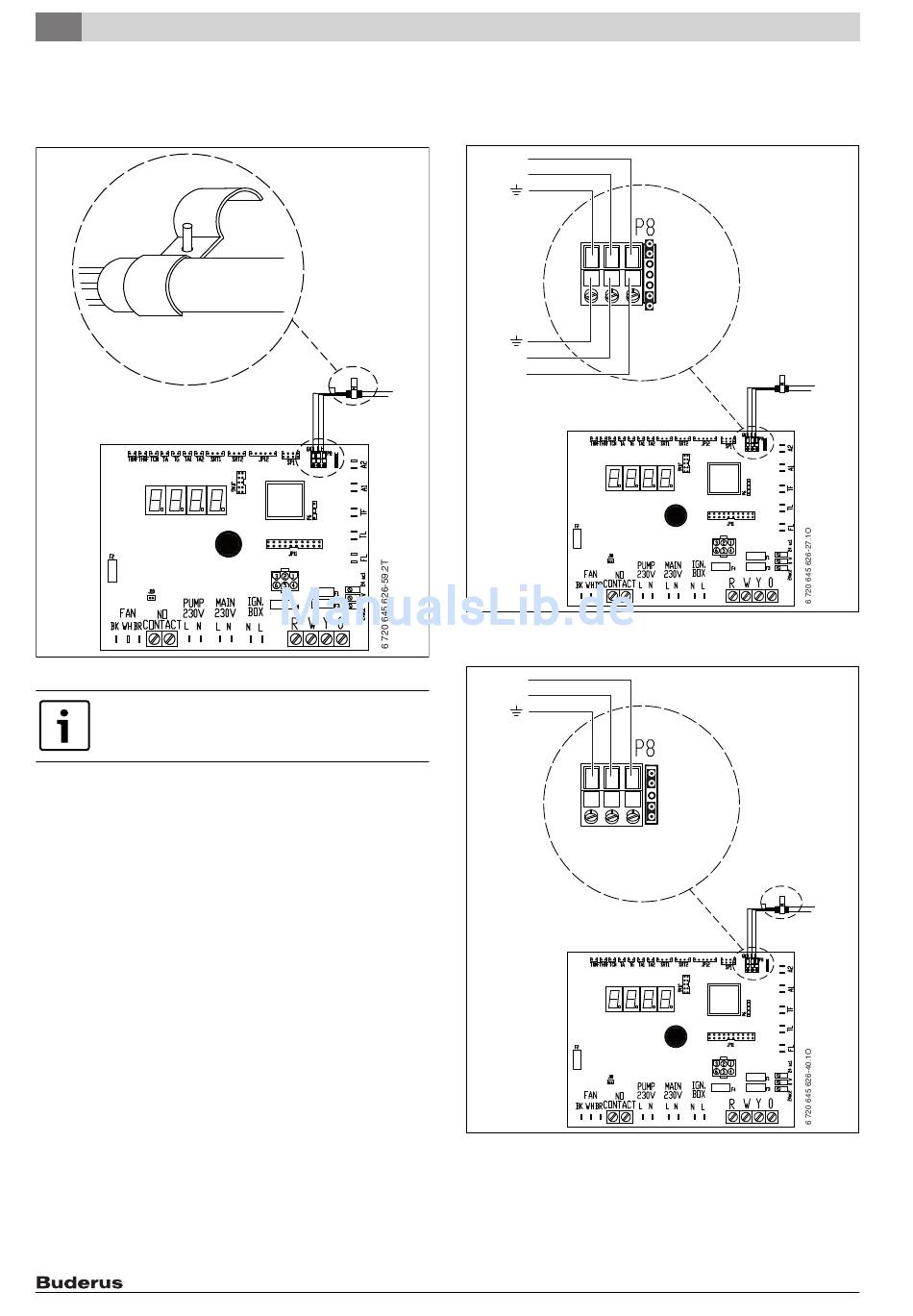

Bild 30 Anschluss des CAN-BUS-Kabels
Das CAN-BUS-Kabel darf nur im Verteilerkasten geerdet
werden.
30
Einstellen der CAN-BUS-Schnittstelle als Zwischen- oder Endknoten
Wenn ein Teilnehmer im CAN-BUS als Endknoten angeschlossen wird
(nur eine BUS-Leitung angeschlossen), muss der BUS elektrisch mit
Steckbrücken abgeschlossen werden.
H
L
L
H
Bild 31 Steckbrücken im Steuergerät bei Konfiguration als Zwischen-
knoten
H
L
Bild 32 Steckbrücken im Steuergerät bei Konfiguration als Endknoten
Logatherm GWPL – 6 720 810 435 (2014/02)
