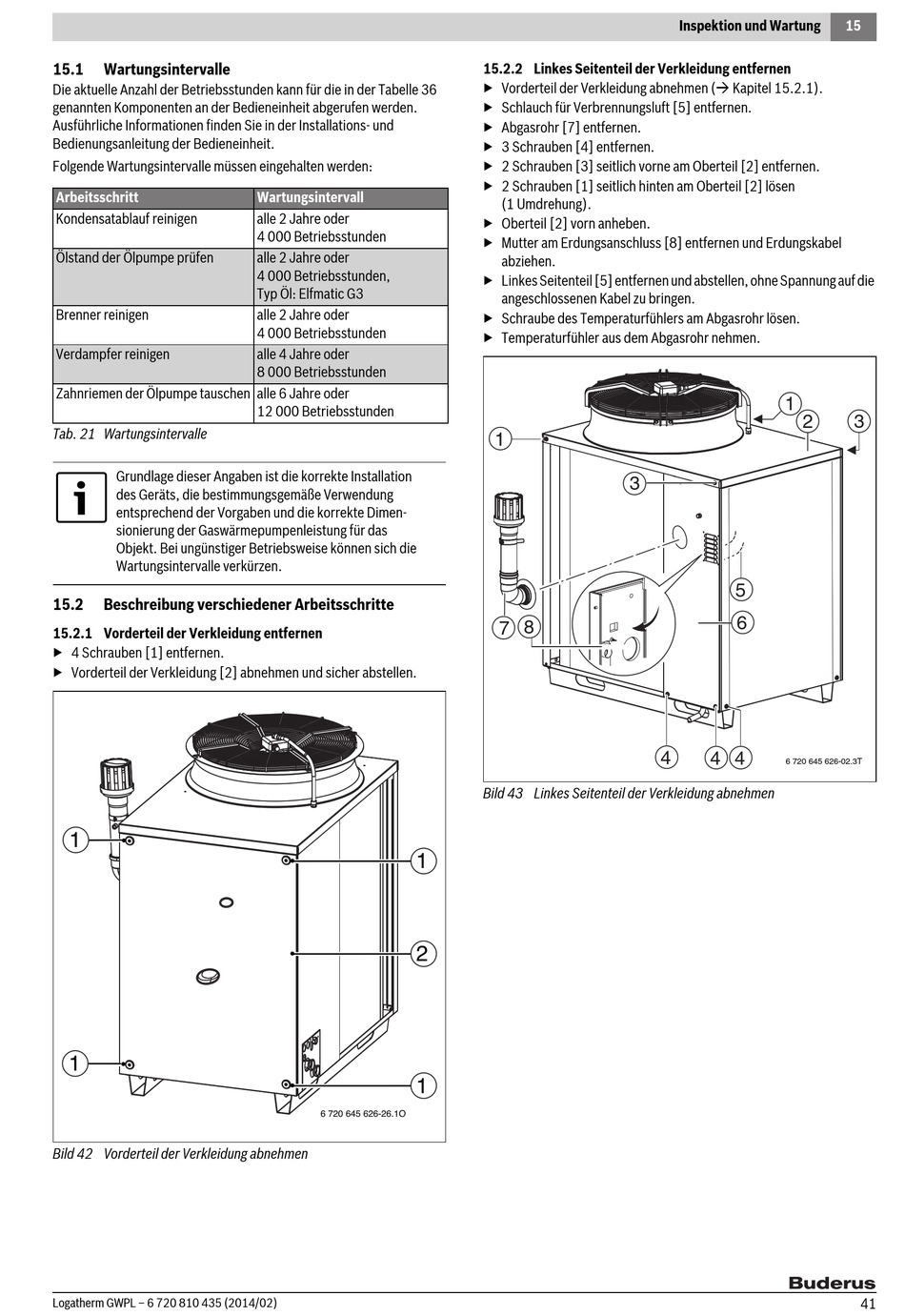

15.1

Wartungsintervalle

Die aktuelle Anzahl der Betriebsstunden kann für die in der Tabelle 36
genannten Komponenten an der Bedieneinheit abgerufen werden.
Ausführliche Informationen finden Sie in der Installations- und
Bedienungsanleitung der Bedieneinheit.
Folgende Wartungsintervalle müssen eingehalten werden:
Arbeitsschritt
Kondensatablauf reinigen
Ölstand der Ölpumpe prüfen
Brenner reinigen
Verdampfer reinigen
Zahnriemen der Ölpumpe tauschen alle 6 Jahre oder
Tab. 21 Wartungsintervalle
Grundlage dieser Angaben ist die korrekte Installation
des Geräts, die bestimmungsgemäße Verwendung
entsprechend der Vorgaben und die korrekte Dimen-
sionierung der Gaswärmepumpenleistung für das
Objekt. Bei ungünstiger Betriebsweise können sich die
Wartungsintervalle verkürzen.
15.2

Beschreibung verschiedener Arbeitsschritte

15.2.1 Vorderteil der Verkleidung entfernen

▶ 4 Schrauben [1] entfernen.
▶ Vorderteil der Verkleidung [2] abnehmen und sicher abstellen.
1
1
Bild 42 Vorderteil der Verkleidung abnehmen
Logatherm GWPL – 6 720 810 435 (2014/02)
Wartungsintervall
alle 2 Jahre oder
4 000 Betriebsstunden
alle 2 Jahre oder
4 000 Betriebsstunden,
Typ Öl: Elfmatic G3
alle 2 Jahre oder
4 000 Betriebsstunden
alle 4 Jahre oder
8 000 Betriebsstunden
12 000 Betriebsstunden
1
2
1
6 720 645 626-26.1O

15.2.2 Linkes Seitenteil der Verkleidung entfernen

▶ Vorderteil der Verkleidung abnehmen ( Kapitel 15.2.1).
▶ Schlauch für Verbrennungsluft [5] entfernen.
▶ Abgasrohr [7] entfernen.
▶ 3 Schrauben [4] entfernen.
▶ 2 Schrauben [3] seitlich vorne am Oberteil [2] entfernen.
▶ 2 Schrauben [1] seitlich hinten am Oberteil [2] lösen
(1 Umdrehung).
▶ Oberteil [2] vorn anheben.
▶ Mutter am Erdungsanschluss [8] entfernen und Erdungskabel
abziehen.
▶ Linkes Seitenteil [5] entfernen und abstellen, ohne Spannung auf die
angeschlossenen Kabel zu bringen.
▶ Schraube des Temperaturfühlers am Abgasrohr lösen.
▶ Temperaturfühler aus dem Abgasrohr nehmen.
1
3
8
7
Bild 43 Linkes Seitenteil der Verkleidung abnehmen
Inspektion und Wartung
1
2
5
6
4
4 4
6 720 645 626-02.3T
15
3
41
